Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Element regulacyjny | Wkręt z rowkiem |
| Funkcja zaworu | Zawór dławiąco-zwrotny z dławieniem na wylocie |
| Klasyfikacja morska | patrz certyfikat |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywki z gwintem | Mosiądz |
| Materiał przyłącza obrotwego | Chromowany, Odlew ciśnieniowy cynkowy |
| Materiał śruby regulacyjnej | Mosiądz |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 0,8 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 110 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 65 - 110 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-4 |
| Przyłącze pneumatyczne 2 | M5 |
| Sposób montażu | Przy pomocy gwintów |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 165 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) | 140 - 160 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 13 g |

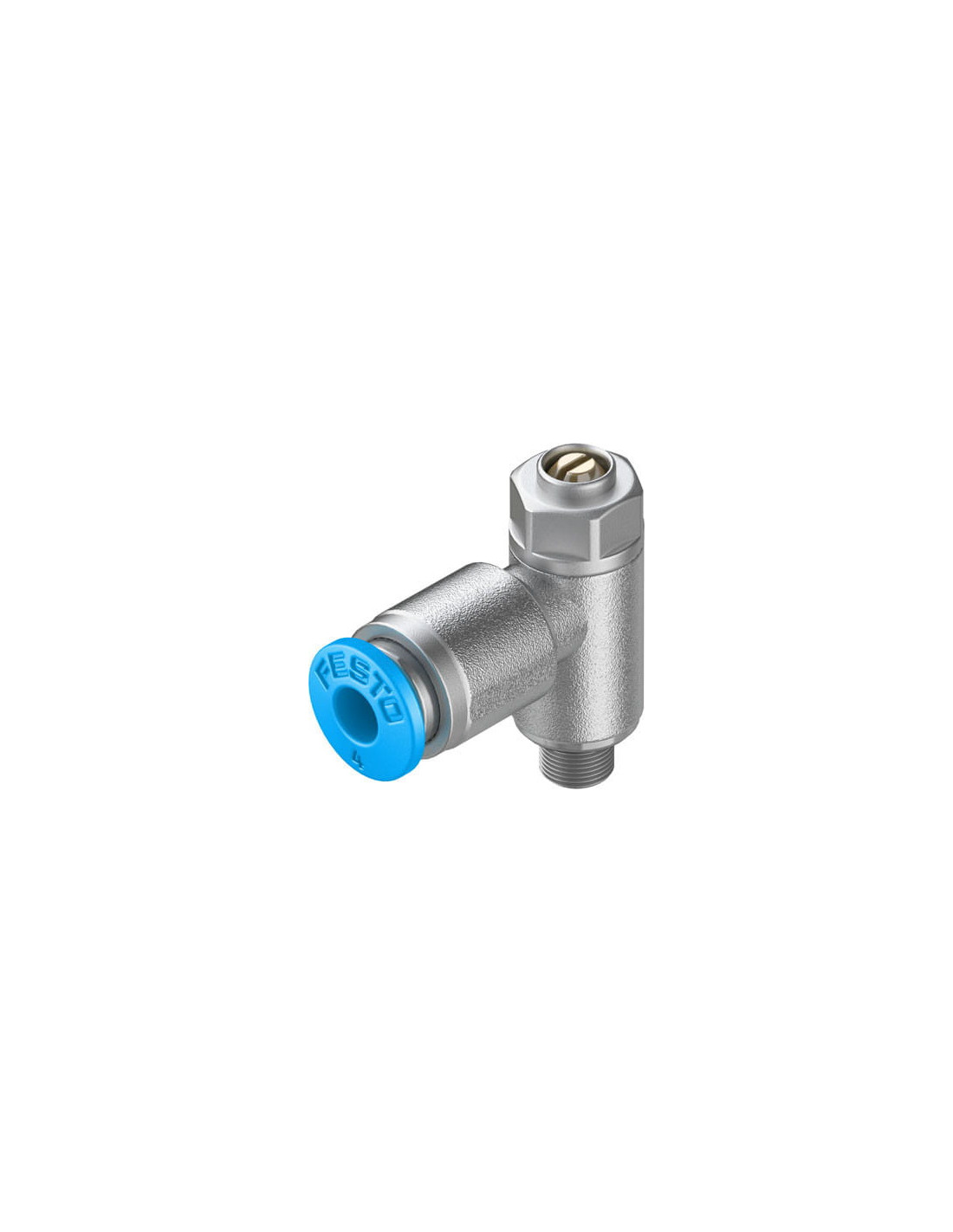

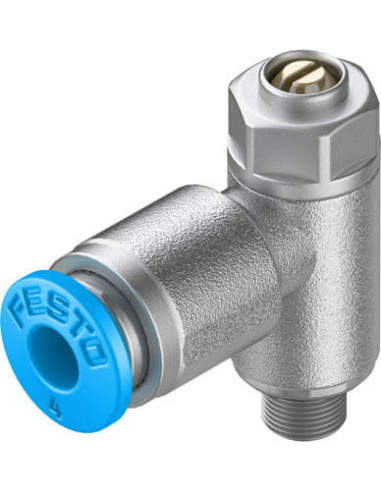

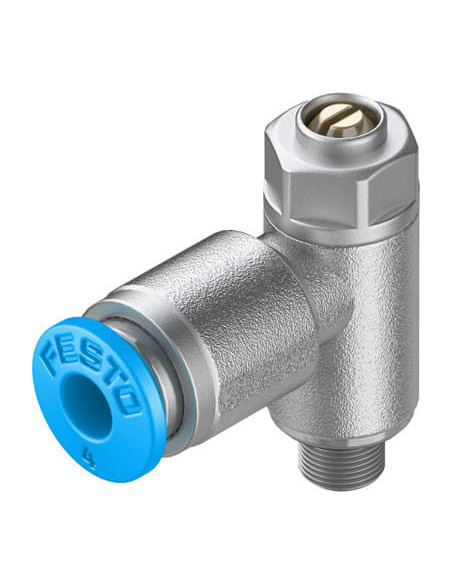

Zawór dławiąco-zwrotny FESTO GRLA-M5-QS-4-D – Precyzyjna regulacja przepływu powietrza
Zawór dławiąco-zwrotny FESTO GRLA-M5-QS-4-D to niezawodne rozwiązanie do precyzyjnej regulacji przepływu sprężonego powietrza w instalacjach pneumatycznych. Produkt wyróżnia się wysoką jakością wykonania, trwałością oraz uniwersalnością zastosowania w szerokim zakresie temperatur i ciśnień roboczych. Dzięki kompaktowej konstrukcji oraz wysokiej odporności na zużycie, ten model stanowi idealny wybór do zaawansowanych systemów automatyki przemysłowej.
Typowe zastosowania zaworu dławiąco-zwrotnego FESTO
Zawory dławiąco-zwrotne znajdują szerokie zastosowanie w pneumatyce, w szczególności wszędzie tam, gdzie istotna jest precyzyjna kontrola prędkości ruchu siłowników, tłoków oraz innych elementów wykonawczych. Model GRLA-M5-QS-4-D sprawdzi się m.in. w:
- automatyce przemysłowej – regulacja prędkości siłowników pneumatycznych,
- liniach produkcyjnych wymagających kontrolowanego przepływu powietrza,
- maszynach pakujących i montażowych,
- układach laboratoryjnych oraz systemach testujących,
- pojedynczych stanowiskach pracy, gdzie liczy się łatwość montażu i obsługi.
Zalety zaworu dławiąco-zwrotnego GRLA-M5-QS-4-D
Wykonanie zaworu zapewnia wysoką odporność na uszkodzenia mechaniczne oraz długotrwałą eksploatację. Wyróżniki tego modelu to m.in.:
- Kompaktowa konstrukcja umożliwiająca montaż nawet w trudno dostępnych miejscach,
- Prosta regulacja przepływu za pomocą wygodnego wkrętu z rowkiem,
- Dwufunkcyjność – dławienie przepływu w jednym kierunku oraz swobodny przepływ w przeciwnym,
- Szeroki zakres temperatury pracy od -10°C do +60°C,
- Wszechstronne zastosowanie dzięki przyłączu QS-4 oraz gwintowi M5,
- Zgodność z normami – możliwość pracy na powietrzu olejonym, komponenty zgodne z dyrektywą RoHS.
Możliwości wykorzystania i kompatybilność
Zawór FESTO GRLA-M5-QS-4-D można z powodzeniem stosować zarówno w nowych, jak i modernizowanych układach pneumatycznych. Dzięki uniwersalnemu charakterowi złącza QS-4 oraz gwintowi M5, zawór jest kompatybilny z większością standardowych przewodów i złączek w przemyśle. Montaż odbywa się poprzez użycie gwintowanego przyłącza, co skraca czas instalacji i pozwala na pewne uszczelnienie elementu.
Przewaga działania zaworu dławiąco-zwrotnego FESTO
Dzięki zastosowaniu zaworu GRLA-M5-QS-4-D możliwa jest płynna regulacja prędkości elementów pneumatycznych bez ryzyka nagłych spadków ciśnienia. Dławik zapewnia precyzyjne ustawienie natężenia przepływu powietrza, a zawór zwrotny umożliwia swobodny powrót medium w przeciwnym kierunku, zabezpieczając instalację przed niekontrolowanym nagromadzeniem ciśnienia.
Trwałość, niezawodność oraz prostota obsługi sprawiają, że zawór FESTO GRLA-M5-QS-4-D jest chętnie stosowany w aplikacjach wymagających najwyższej jakości i pewności działania.
