Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Element regulacyjny | Wkręt z rowkiem |
| Funkcja zaworu | Zawór dławiąco-zwrotny z dławieniem na wylocie |
| Klasyfikacja morska | patrz certyfikat |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywki z gwintem | Mosiądz |
| Materiał przyłącza obrotwego | Chromowany, Odlew ciśnieniowy cynkowy |
| Materiał śruby regulacyjnej | Mosiądz |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 0,8 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 100 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 60 - 100 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-3 |
| Przyłącze pneumatyczne 2 | M5 |
| Sposób montażu | Przy pomocy gwintów |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 145 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) | 150 - 170 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 13 g |

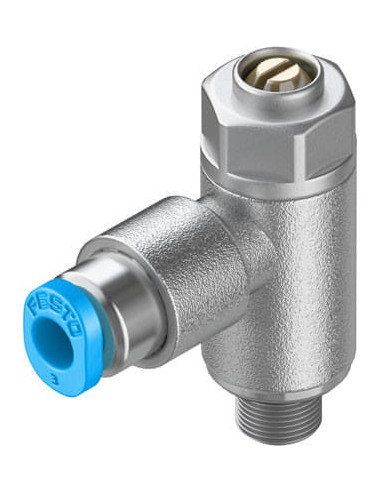

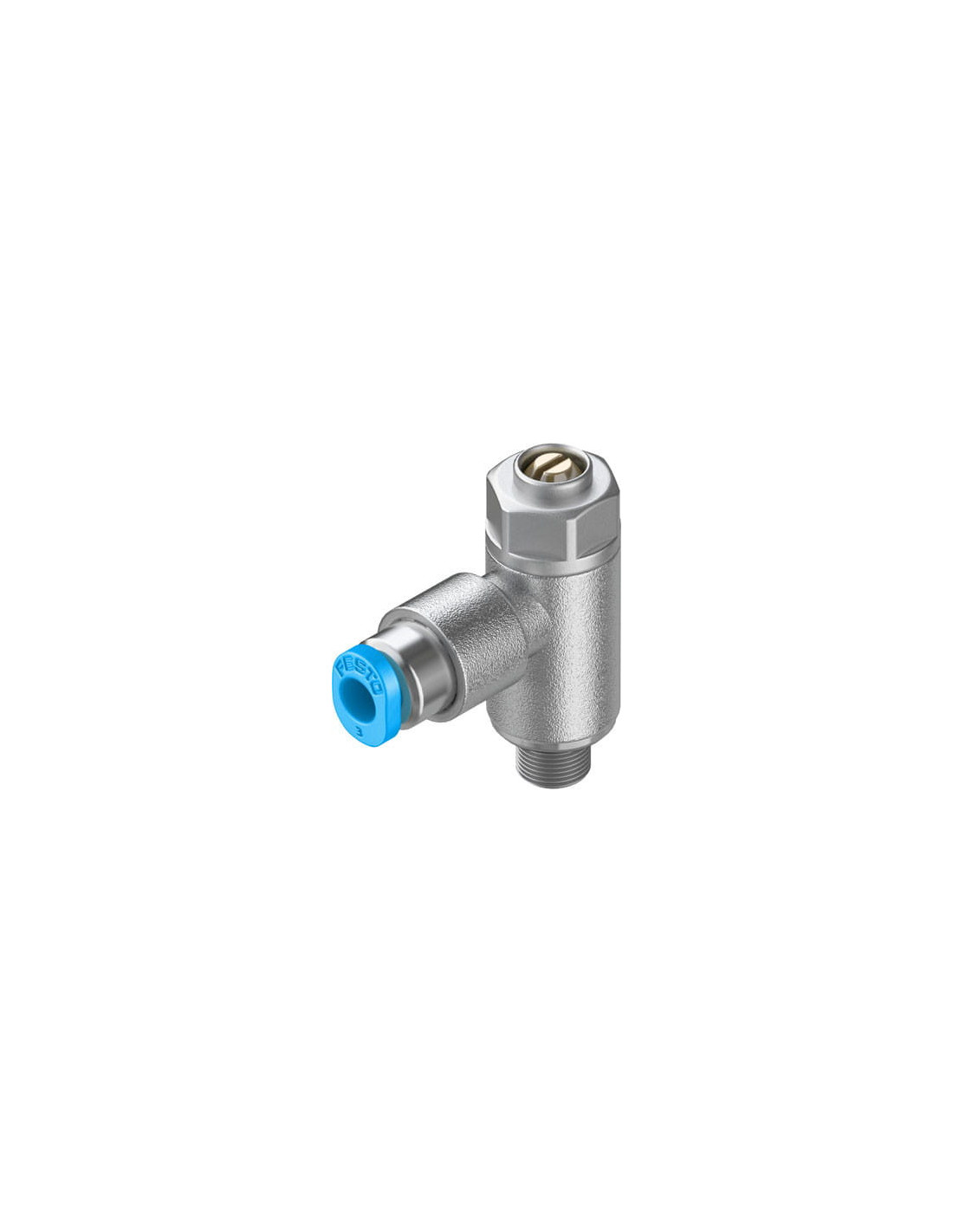

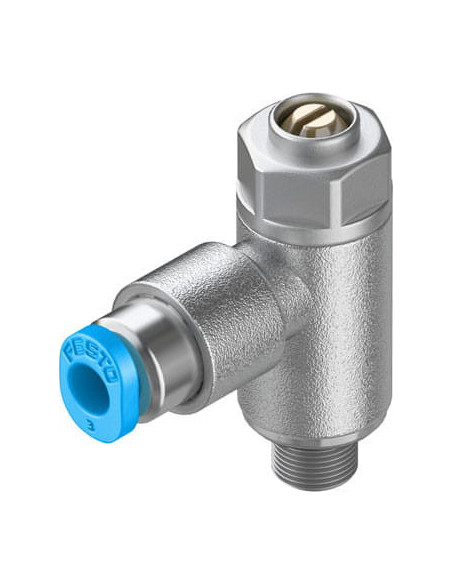

Zawór dławiąco-zwrotny FESTO GRLA-M5-QS-3-D – precyzyjna regulacja przepływu powietrza
Zawór dławiąco-zwrotny FESTO GRLA-M5-QS-3-D z przyłączem QS-3 oraz gwintem M5 to niezawodne rozwiązanie do pneumatycznych układów sterowania, umożliwiające płynną i precyzyjną regulację przepływu sprężonego powietrza. Jego zastosowanie pozwala na efektywne zarządzanie prędkością ruchu siłowników i elementów wykonawczych.
Zalety zaworu dławiąco-zwrotnego FESTO GRLA-M5-QS-3-D
- Precyzyjna regulacja: Wkręt z rowkiem umożliwia dokładne ustawienie natężenia przepływu w kierunku dławienia.
- Kompaktowa konstrukcja: Pozwala na montaż w ograniczonej przestrzeni oraz w dowolnej pozycji zabudowy.
- Uniwersalność zastosowania: Przystosowany do pracy ze sprężonym powietrzem zgodnym z normą ISO 8573-1:2010 [7:4:4].
- Odporność na warunki środowiskowe: Zakres temperatur roboczych od -10°C do 60°C zapewnia wszechstronność zastosowania.
- Trwałość materiałów: Korpus z chromowanego odlewu ciśnieniowego cynku orazelementy z mosiądzu zapewniają odporność na korozję.
- Łatwy i szybki montaż: Przyłącze QS-3 umożliwia błyskawiczne podłączenie przewodów pneumatycznych, natomiast gwint M5 zapewnia pewne mocowanie.
- Zgodność z wymaganiami RoHS: Zawór spełnia normy dotyczące ochrony środowiska.
Typowe zastosowania zaworu dławiąco-zwrotnego
Zawory dławiąco-zwrotne, takie jak FESTO GRLA-M5-QS-3-D, znajdują szerokie zastosowanie w automatyce przemysłowej, m.in. w:
- Precyzyjnej regulacji prędkości siłowników pneumatycznych w maszynach i urządzeniach produkcyjnych.
- Systemach pakowania, montażu, transportu i paletyzacji, gdzie istotne jest dokładne sterowanie przepływem powietrza.
- Liniach produkcyjnych wymagających synchronizacji ruchów elementów wykonawczych.
- Układach, gdzie konieczne jest zabezpieczenie przed cofaniem powietrza i jednoczesne dławienie w wybranym kierunku przepływu.
- Automatyzacji procesów w branżach takich jak przemysł spożywczy, motoryzacyjny czy elektroniczny.
Możliwości wykorzystania i cechy
Zawór dławiąco-zwrotny FESTO GRLA-M5-QS-3-D umożliwia płynne sterowanie przepływem oraz przepuszczanie powietrza w jednym kierunku bez dławienia, gwarantując optymalne warunki pracy pneumatycznych urządzeń. Możliwa jest również praca na powietrzu olejonym (przy zachowaniu ciągłości olejenia od momentu rozpoczęcia).
Konstrukcja zaworu obejmuje wytrzymałe uszczelnienia z NBR, obrotowe przyłącze pneumatyczne oraz wysoką odporność na korozję. Zastosowanie tego typu zaworów poprawia bezpieczeństwo i niezawodność układów pneumatycznych.
