Dane techniczne
| Ciśnienie robocze | 0,2 - 10 bar |
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Element regulacyjny | Śruba radełkowana |
| Funkcja zaworu | Zawór dławiąco-zwrotny z dławieniem na wylocie |
| Klasyfikacja morska | patrz certyfikat |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywki z gwintem | Mosiądz |
| Materiał przyłącza obrotwego | Chromowany, Odlew ciśnieniowy cynkowy |
| Materiał śruby regulacyjnej | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 0,8 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 110 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 65 - 110 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-4 |
| Przyłącze pneumatyczne 2 | M5 |
| Sposób montażu | Przy pomocy gwintów |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 165 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) | 140 - 160 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 14 g |

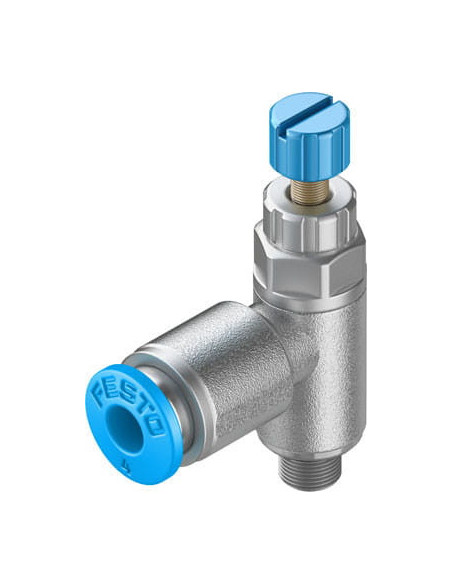

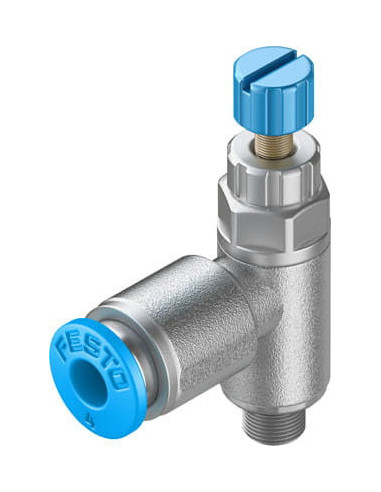

Zawór dławiąco-zwrotny FESTO GRLA-M5-QS-4-RS-D – profesjonalna regulacja przepływu powietrza
Zawór dławiąco-zwrotny FESTO GRLA-M5-QS-4-RS-D to precyzyjne rozwiązanie do regulacji i kontroli przepływu sprężonego powietrza w instalacjach pneumatycznych. Konstrukcja oparta na wysokogatunkowych materiałach zapewnia trwałość i odporność nawet w wymagających warunkach przemysłowych.
Zastosowanie zaworu dławiąco-zwrotnego w pneumatyce
GRLA-M5-QS-4-RS-D znajduje szerokie zastosowanie w automatyce przemysłowej — szczególnie w układach pneumatycznych wymagających precyzyjnej regulacji prędkości siłowników oraz redukcji ciśnienia na danym odcinku instalacji. Zawór doskonale sprawdzi się w:
- układach sterowania ruchem siłowników pneumatycznych
- systemach automatyki produkcyjnej
- instalacjach prób ciśnieniowych i regulacji ciśnienia
- systemach transportu pneumatycznego
- stanowiskach laboratoryjnych i serwisowych
Główne cechy konstrukcyjne i funkcjonalne
Zawór dławiąco-zwrotny wyposażony jest w śrubę radełkowaną, która umożliwia płynną regulację przepływu. Funkcja dławienia na wylocie pozwala na dokładne ustawienie wydajności w jednym kierunku, natomiast w kierunku przeciwnym medium może przepływać niemal bez ograniczeń. Dzięki temu możliwe jest efektywne sterowanie ruchem elementów wykonawczych oraz redukcja ich zużycia.
- Łatwy montaż – przyłącza QS-4 oraz gwint M5 pozwalają na szybką integrację z istniejącymi systemami
- Możliwość pracy na powietrzu olejonym i nieolejonym zgodnie z ISO8573-1:2010
- Odporność na korozję dzięki zastosowaniu stali nierdzewnej, mosiądzu oraz chromowanego odlewu cynkowego
- Niewielka waga (od 14 g), co umożliwia montaż nawet w miejscach o ograniczonej przestrzeni
- Pełny zakres temperatury pracy od -10°C do +60°C
- Zgodność z RoHS zapewnia bezpieczeństwo użytkowania w nowoczesnych zakładach przemysłowych
Typowe korzyści z zastosowania zaworu FESTO GRLA-M5-QS-4-RS-D
Precyzyjna regulacja prędkości siłowników, bezproblemowa integracja w różnorodnych aplikacjach przemysłowych oraz wysoka żywotność to tylko część zalet tego zaworu. Dzięki wzorcowej jakości firmy FESTO oraz uniwersalnemu zastosowaniu, GRLA-M5-QS-4-RS-D doskonale sprawdzi się tam, gdzie liczy się niezawodność i łatwość serwisowania.
