Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Element regulacyjny | Wkręt z rowkiem |
| Funkcja zaworu | Dławienie na wlocie-funkcja zaworu zwrotnego |
| Klasyfikacja morska | patrz certyfikat |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywki z gwintem | Stop aluminium |
| Materiał przyłącza obrotwego | Chromowany, Odlew ciśnieniowy cynkowy |
| Materiał śruby regulacyjnej | Mosiądz |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 3 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 185 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 160 - 240 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-6 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Sposób montażu | Przy pomocy gwintów |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 340 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) | 390 - 460 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 22 g |

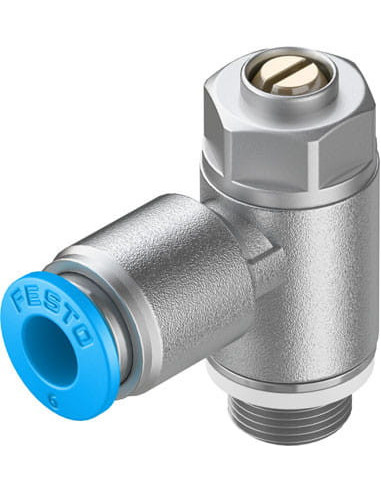

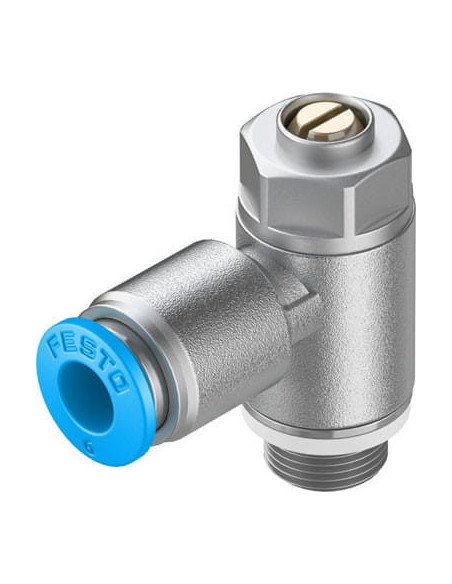

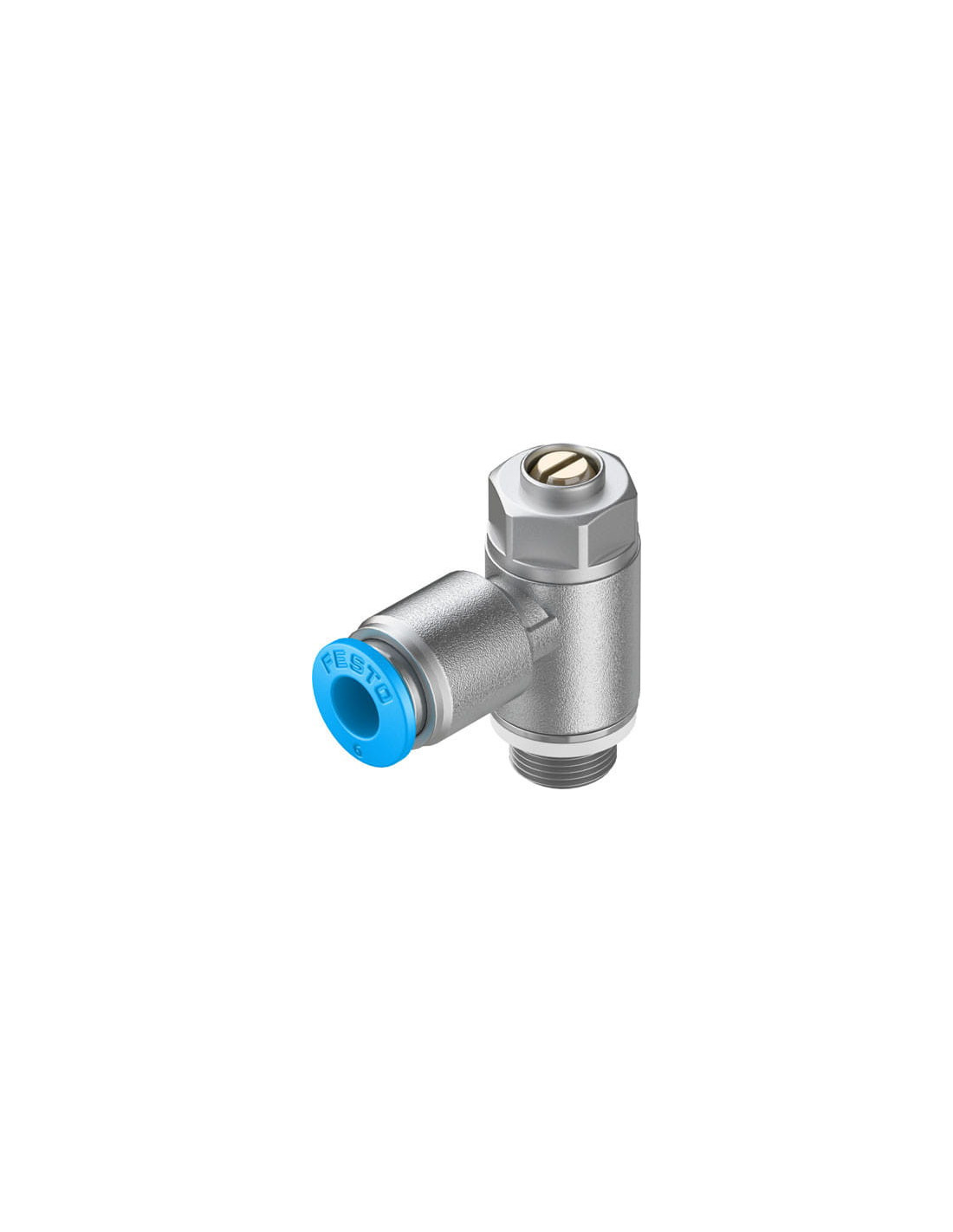

Zawór dławiąco-zwrotny FESTO GRLZ-1/8-QS-6-D – precyzyjna regulacja przepływu sprężonego powietrza
Zawór dławiąco-zwrotny FESTO GRLZ-1/8-QS-6-D to wysokiej jakości komponent pneumatyczny, który umożliwia precyzyjną regulację przepływu sprężonego powietrza oraz zapewnia funkcję zaworu zwrotnego. Dzięki precyzyjnemu wykonaniu, zawór gwarantuje niezawodność pracy oraz długotrwałą eksploatację nawet w najbardziej wymagających układach pneumatycznych.
Najważniejsze zalety zaworu FESTO GRLZ-1/8-QS-6-D
- Dwufunkcyjność: Dławienie przepływu powietrza w jednym kierunku i swobodny przepływ w kierunku przeciwnym dzięki funkcji zwrotnej.
- Precyzyjna regulacja: Wkręt z rowkiem pozwala na łatwe i dokładne ustawienie przepływu zgodnie z indywidualnymi potrzebami układu pneumatycznego.
- Solidne materiały: Aluminiowy korpus, mosiężna śruba i uszczelnienia NBR zapewniają trwałość oraz odporność na uszkodzenia mechaniczne i korozję.
- Kompaktowa budowa: Niewielka masa (od 22 g) sprawia, że element może być stosowany tam, gdzie liczy się ograniczenie wagi i rozmiarów instalacji.
- Wszechstronność montaży: Możliwość montażu w dowolnej pozycji przy pomocy gwintów ułatwia integrację z innymi elementami automatyki.
- Zgodność z normami: Produkt spełnia wymagania RoHS oraz współpracuje z medium roboczym zgodnym z ISO8573-1:2010 [7:4:4].
Zastosowanie zaworu dławiąco-zwrotnego FESTO GRLZ-1/8-QS-6-D
Zawory dławiąco-zwrotne są szeroko wykorzystywane w automatyce przemysłowej, przede wszystkim w układach pneumatycznych, gdzie potrzeba precyzyjnej kontroli prędkości siłowników pneumatycznych. Model GRLZ-1/8-QS-6-D doskonale sprawdza się zarówno w zastosowaniach przemysłowych, jak i serwisowych, wszędzie tam, gdzie konieczna jest regulacja przepływu sprężonego powietrza oraz ochrona układu przed przepływem wstecznym.
Typowe obszary wykorzystania:
- Automatyzacja maszyn i linii produkcyjnych
- Sterowanie siłownikami pneumatycznymi
- Układy bezpieczeństwa i ochrona przed uderzeniem wodnym powietrza
- Laboratoria oraz instalacje badawcze
- Systemy rozdzielni i dystrybucji sprężonego powietrza
Opis budowy i schemat działania zaworu dławiąco-zwrotnego
Zawór dławiąco-zwrotny FESTO GRLZ-1/8-QS-6-D został wyposażony w szybkozłączkę QS-6 oraz gwint G1/8, co umożliwia szybkie i szczelne połączenie z przewodami pneumatycznymi. Specjalna konstrukcja pozwala na precyzyjne ograniczenie przepływu powietrza w jednym kierunku (tzw. dławienie), jednocześnie umożliwiając niemal niezakłócony przepływ w kierunku przeciwnym dzięki wbudowanemu zaworowi zwrotnemu.
Element regulacyjny w postaci wkrętu umożliwia płynne i łatwe zmienianie ustawień przepływu, natomiast zastosowanie wysokogatunkowych materiałów (aluminium, mosiądz, POM, NBR) przekłada się na wysoką szczelność oraz odporność zaworu na zabrudzenia i uszkodzenia.
Zawór FESTO GRLZ-1/8-QS-6-D – idealny wybór do profesjonalnych zastosowań pneumatycznych
Dzięki uniwersalności montażu, kompaktowym wymiarom oraz możliwości pracy z olejonym i nieolejonym sprężonym powietrzem, zawór dławiąco-zwrotny FESTO znajduje zastosowanie w różnorodnych aplikacjach przemysłowych. Niezawodność działania, łatwość integracji oraz odporność na niekorzystne czynniki środowiskowe czynią go pewnym rozwiązaniem dla nowoczesnych systemów automatyki.
