Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Element regulacyjny | Wkręt z rowkiem |
| Funkcja zaworu | Zawór dławiąco-zwrotny z dławieniem na wylocie |
| Klasyfikacja morska | patrz certyfikat |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywki z gwintem | Stop aluminium |
| Materiał przyłącza obrotwego | Chromowany, Odlew ciśnieniowy cynkowy |
| Materiał śruby regulacyjnej | Mosiądz |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 3 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 130 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 100 - 130 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-3 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Sposób montażu | Przy pomocy gwintów |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 180 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) | 200 - 220 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 22 g |

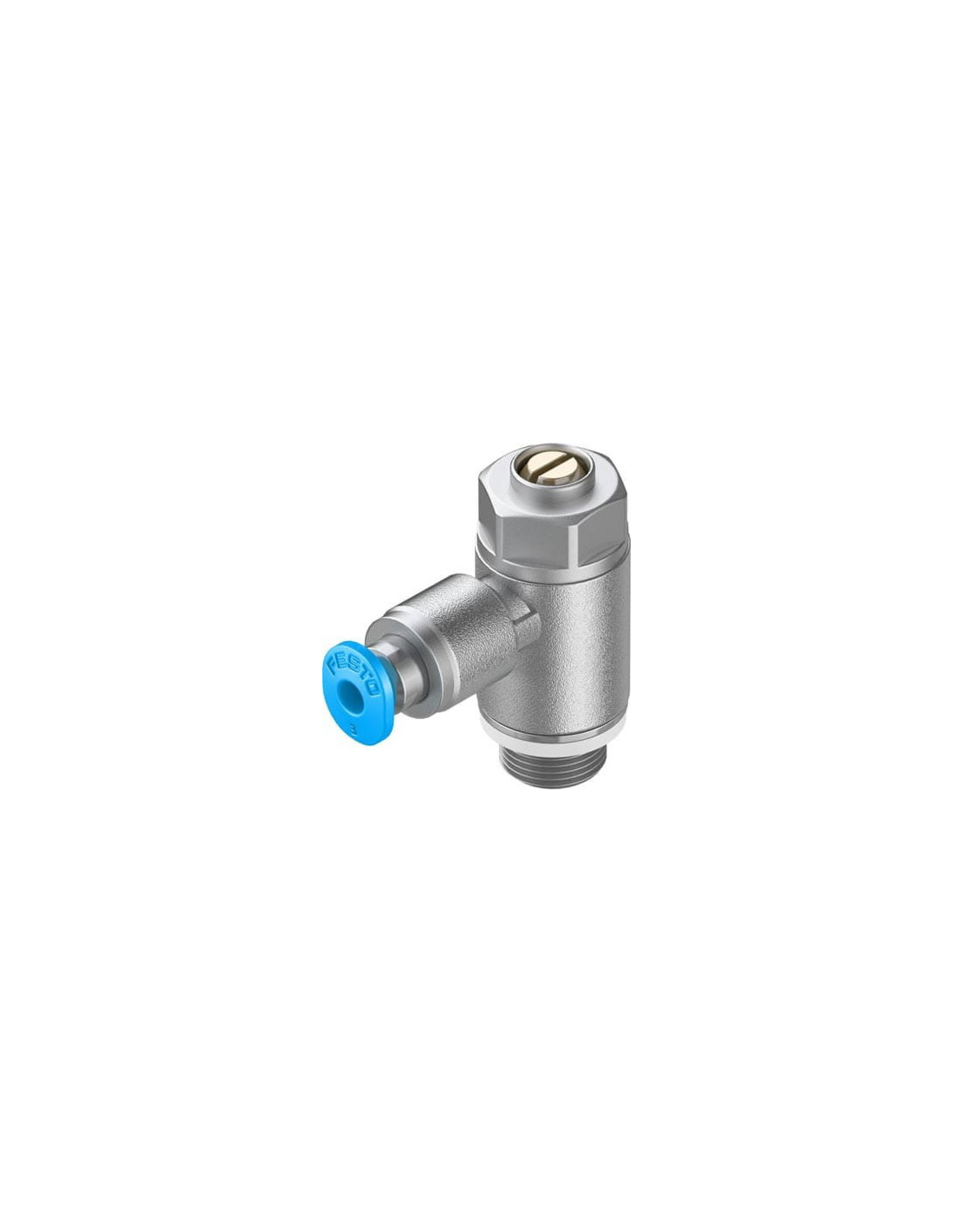

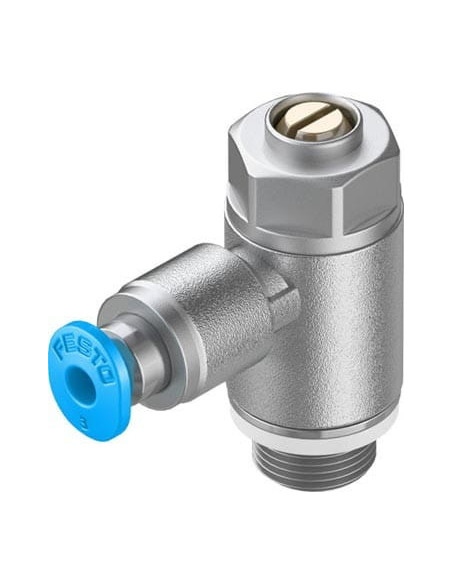

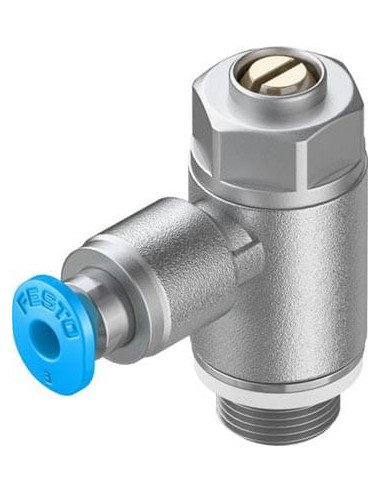

Zawór dławiąco-zwrotny FESTO GRLA-1/8-QS-3-D – precyzyjna regulacja przepływu powietrza
Zawór dławiąco-zwrotny GRLA-1/8-QS-3-D marki FESTO to wysokiej jakości element pneumatyczny przeznaczony do regulacji przepływu sprężonego powietrza w układach automatyki przemysłowej. Urządzenie pozwala na precyzyjne ustawienie prędkości siłowników pneumatycznych oraz zapewnia niezawodne działanie i trwałość przy zachowaniu kompaktowych wymiarów.
Przeznaczenie i zastosowanie zaworu dławiąco-zwrotnego FESTO GRLA-1/8-QS-3-D
Zawór GRLA-1/8-QS-3-D jest idealnym rozwiązaniem dla aplikacji, w których wymagana jest kontrola przepływu powietrza oraz zabezpieczenie przed niepożądanym przepływem zwrotnym. Sprawdza się m.in. w systemach automatyki przemysłowej, liniach produkcyjnych, maszynach pakujących, montażowych i przenośnikowych, a także w precyzyjnych układach napędowych.
- Płynna regulacja prędkości wysuwu i wsuwu siłowników pneumatycznych
- Ochrona układu przed nagłymi zmianami ciśnienia dzięki funkcji zwrotnej
- Możliwość pracy zarówno w pionie, jak i poziomie – dowolna pozycja montażu
- Łatwy montaż dzięki szybkozłącznemu przyłączu QS-3 oraz gwintowi G1/8
- Kompatybilność z szeroką gamą instalacji pneumatycznych
Najważniejsze korzyści zaworu dławiąco-zwrotnego GRLA-1/8-QS-3-D
Wydajność: szeroki zakres ciśnienia roboczego (0,2 – 10 bar) oraz temperatury pracy (-10°C do 60°C) umożliwia stosowanie zaworu w różnych warunkach przemysłowych. Maksymalny nominalny przepływ w kierunku dławienia wynoszący do 130 l/min, a w kierunku zwrotnym do 220 l/min, gwarantuje efektywną pracę nawet w dynamicznych aplikacjach.
Trwałość i niezawodność: wykonanie z wysokiej jakości materiałów – mosiądzu, odlewu ciśnieniowego cynku, tworzywa POM oraz aluminiowych elementów gwintowanych – zapewnia odporność na zużycie i długą żywotność.
Uniwersalność: zawór spełnia wymagania normy ISO8573-1:2010 [7:4:4], co umożliwia jego wykorzystanie w najbardziej wymagających systemach sprężonego powietrza, zarówno dla powietrza suchego, jak i olejonego.
Typowe zastosowania zaworu dławiąco-zwrotnego GRLA-1/8-QS-3-D
- Sterowanie prędkością ruchu siłowników pneumatycznych
- Optymalizacja zużycia powietrza w maszynach i urządzeniach automatyki
- Zabezpieczenie instalacji przed uderzeniami hydraulicznymi (water hammer)
- Zastosowania w systemach transportu pneumatycznego
- Budowa i modernizacja precyzyjnych układów napędowych
Zawory dławiąco-zwrotne FESTO to synonim jakości, niezawodności i wszechstronności w sterowaniu przepływem sprężonego powietrza. Model GRLA-1/8-QS-3-D stanowi sprawdzone rozwiązanie wszędzie tam, gdzie liczy się stabilność i precyzja działania układów pneumatycznych.
