Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Element regulacyjny | Wkręt z rowkiem |
| Funkcja zaworu | Zawór dławiąco-zwrotny z dławieniem na wylocie |
| Klasyfikacja morska | patrz certyfikat |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywki z gwintem | Stop aluminium |
| Materiał przyłącza obrotwego | Odlew ciśnieniowy cynkowy, Chromowany |
| Materiał śruby regulacyjnej | Mosiądz |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 10 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 495 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 320 - 495 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-6 |
| Przyłącze pneumatyczne 2 | G3/8 |
| Sposób montażu | Przy pomocy gwintów |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 740 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) | 840 - 890 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 60 g |

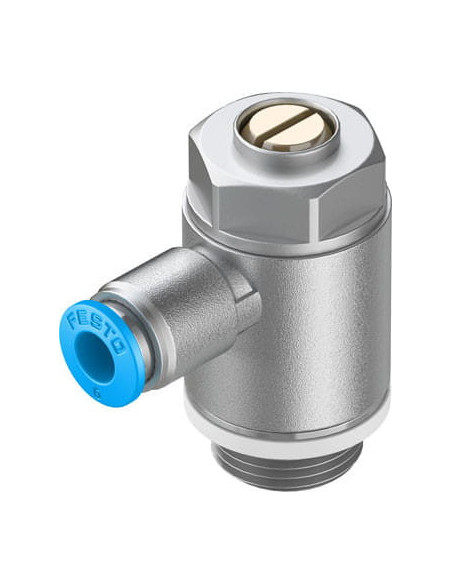

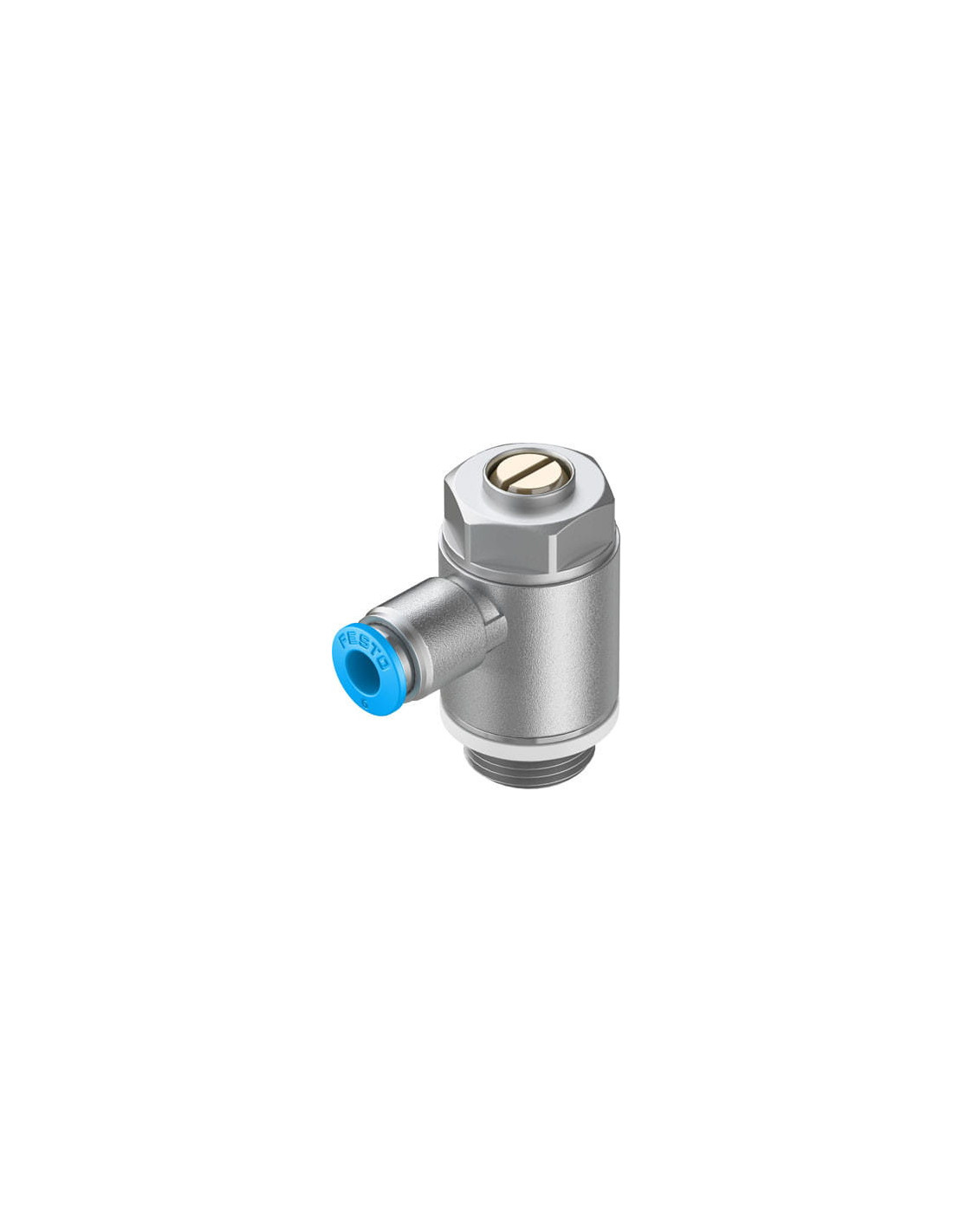

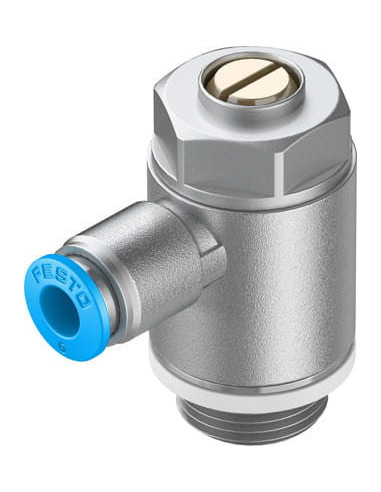

GRLA-3/8-QS-6-D – Zawór dławiąco-zwrotny FESTO 193149
GRLA-3/8-QS-6-D to wysokiej jakości zawór dławiąco-zwrotny marki FESTO, przeznaczony do precyzyjnej regulacji przepływu sprężonego powietrza w różnych aplikacjach pneumatycznych. Stosowany jest wszędzie tam, gdzie wymagana jest kontrola prędkości ruchu siłowników oraz niezawodność działania układów automatyki przemysłowej. Jego uniwersalność oraz solidne wykonanie czynią go nieodzownym elementem w instalacjach pneumatycznych.
Budowa i zalety zaworu dławiąco-zwrotnego FESTO
Zawór dławiąco-zwrotny GRLA-3/8-QS-6-D wyposażony jest w ergonomiczny wkręt z rowkiem do łatwej regulacji, co pozwala na precyzyjne ustawienie dławienia. W konstrukcji zastosowano jedynie sprawdzone materiały, takie jak mosiądz, POM, stop aluminium, odlew ciśnieniowy cynkowy oraz wysokiej jakości uszczelnienia NBR, co gwarantuje długą żywotność nawet w trudnych warunkach przemysłowych.
- Niezawodność działania dzięki trwałym materiałom odpornym na korozję
- Precyzyjna regulacja przepływu umożliwiająca zoptymalizowaną pracę układów pneumatycznych
- Kompaktowa konstrukcja z szybkozłączem QS-6
- Dowolna pozycja montażu zwiększająca elastyczność w integracji z systemem
- Możliwość montażu przy użyciu standardowych gwintów
- Zgodność z normami, m.in. RoHS oraz ISO8573-1:2010 [7:4:4]
Typowe zastosowania zaworu dławiąco-zwrotnego GRLA-3/8-QS-6-D
Zawory dławiąco-zwrotne FESTO znajdują szerokie zastosowanie w automatyce przemysłowej, systemach transportu pneumatycznego, aplikacjach montażowych oraz układach siłowników i napędów. Doskonale sprawdzają się także w systemach wymagających precyzyjnej kontroli prędkości elementów wykonawczych, takich jak linie montażowe, maszyny pakujące czy urządzenia do sortowania.
- Regulacja prędkości siłowników pneumatycznych
- Sterowanie przepływem powietrza w układach napędowych
- Ochrona elementów instalacji przed nadmiernym wzrostem ciśnienia
- Realizacja funkcji dławienia na wylocie dla sprężonego powietrza
- Aplikacje przemysłowe, transportowe i montażowe
Dlaczego warto wybrać zawór dławiąco-zwrotny FESTO?
GRLA-3/8-QS-6-D to gwarancja pewnej i stabilnej pracy urządzeń pneumatycznych, a także łatwego i wygodnego montażu nawet w ograniczonych przestrzeniach. Produkt jest kompatybilny z szybkozłączem QS-6 oraz gwintem G3/8, co umożliwia jego integrację z szeroką gamą elementów systemów pneumatycznych. Możliwa jest również eksploatacja w powietrzu olejonym, z pełnym zachowaniem trwałości i szczelności układu.
Zawór dławiąco-zwrotny FESTO GRLA-3/8-QS-6-D to idealny wybór do profesjonalnych zastosowań w branży przemysłowej, gwarantując niezawodność, precyzję oraz długi czas eksploatacji.
