Dane techniczne
| Ciśnienie robocze | 0,2 - 10 bar |
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Element regulacyjny | Śruba radełkowana |
| Funkcja zaworu | Zawór dławiąco-zwrotny z dławieniem na wylocie |
| Klasyfikacja morska | patrz certyfikat |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywki z gwintem | Mosiądz |
| Materiał przyłącza obrotwego | Odlew ciśnieniowy cynkowy, Chromowany |
| Materiał śruby regulacyjnej | Stal wysokostopowa, nierdzewna |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 0,8 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 115 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 70 - 110 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-6 |
| Przyłącze pneumatyczne 2 | M5 |
| Sposób montażu | Przy pomocy gwintów |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 185 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) | 145 - 170 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 14 g |

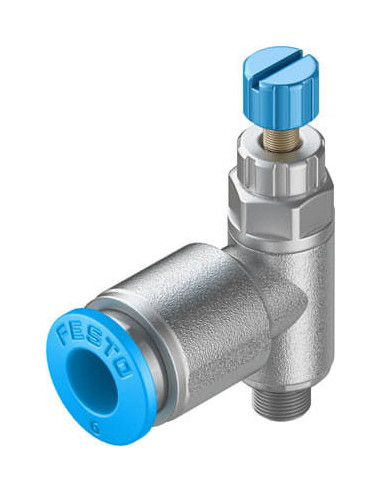

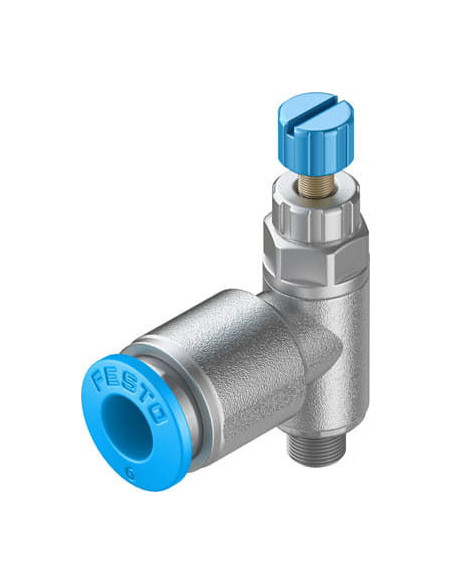

Zawór dławiąco-zwrotny FESTO GRLA-M5-QS-6-RS-D – precyzyjna regulacja przepływu powietrza
Zawór dławiąco-zwrotny FESTO GRLA-M5-QS-6-RS-D to wysokiej jakości element pneumatyczny służący do precyzyjnej regulacji prędkości przepływu sprężonego powietrza w układach automatyki przemysłowej. Dzięki zastosowaniu regulowanego dławiącego zaworu z funkcją jednokierunkową możliwe jest ustawienie optymalnego tempa ruchu siłowników pneumatycznych oraz ograniczenie zużycia medium roboczego.
Zawór dławiąco-zwrotny – budowa i zasada działania
Konstrukcja zaworu oparta jest na solidnych materiałach: mosiądz, stal nierdzewna, chromowany odlew cynkowy oraz POM, co gwarantuje niezawodność i trwałość nawet w trudnych warunkach przemysłowych. Urządzenie wyposażone zostało w śrubę radełkowaną, umożliwiającą precyzyjną regulację przepływu, a wbudowany zawór zwrotny zapewnia swobodny przepływ w jednym kierunku oraz dławienie w przeciwnym.
Zastosowanie zaworu dławiąco-zwrotnego FESTO
Zawory dławiąco-zwrotne, takie jak model GRLA-M5-QS-6-RS-D, znajdują szerokie zastosowanie w:
- Regulacji prędkości siłowników pneumatycznych
- Zabezpieczeniu układów przed nagłymi wzrostami ciśnienia
- Precyzyjnym sterowaniu ruchem narzędzi i maszyn
- Systemach sprężonego powietrza wymagających regulacji przepływu
- Instalacjach przemysłowych, zrobotyzowanych gniazdach produkcyjnych oraz w automatyzacji procesów
Najważniejsze cechy i zalety GRLA-M5-QS-6-RS-D
- Kompaktowa konstrukcja umożliwiająca montaż w ograniczonych przestrzeniach
- Pewne i trwałe uszczelnienie NBR zapewniające szczelność pracy
- Regulacja śrubą radełkowaną, gwarantująca precyzję ustawień i łatwość obsługi
- Odporność na korozję dzięki zastosowaniu stali nierdzewnej i mosiądzu
- Możliwość pracy w szerokim zakresie temperatur: -10 do 60°C
- Zgodność z RoHS – spełnia nowoczesne standardy ekologiczne
- Przyłącze QS-6 oraz M5 – szybka i wygodna integracja z instalacją
Typowe zastosowania zaworu dławiąco-zwrotnego QS-6 M5 FESTO
Elementy takie jak GRLA-M5-QS-6-RS-D są niezbędne w układach, gdzie kluczowa jest stabilność i bezpieczeństwo pracy podzespołów pneumatycznych. Sprawdzają się w liniach montażowych, systemach pakujących, urządzeniach transportujących oraz w maszynach precyzyjnych, gdzie kontrola nad ruchem siłownika warunkuje wysoką jakość i powtarzalność produkcji.
Dlaczego warto wybrać zawór dławiąco-zwrotny FESTO?
Stosując zawór dławiąco-zwrotny FESTO GRLA-M5-QS-6-RS-D, otrzymuje się produkt o potwierdzonej jakości i niezawodności, kompatybilny ze sprężonym powietrzem zgodnie z normą ISO8573-1. To rozwiązanie dla wymagających użytkowników, ceniących sobie efektywność oraz długą żywotność instalacji pneumatycznych.
