Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Element regulacyjny | Wkręt z rowkiem |
| Funkcja zaworu | Zawór dławiąco-zwrotny z dławieniem na wylocie |
| Klasyfikacja morska | patrz certyfikat |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywki z gwintem | Stop aluminium |
| Materiał przyłącza obrotwego | Odlew ciśnieniowy cynkowy, Chromowany |
| Materiał śruby regulacyjnej | Mosiądz |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 3 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 160 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 120 - 190 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-4 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Sposób montażu | Przy pomocy gwintów |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 250 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) | 270 - 300 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 22 g |

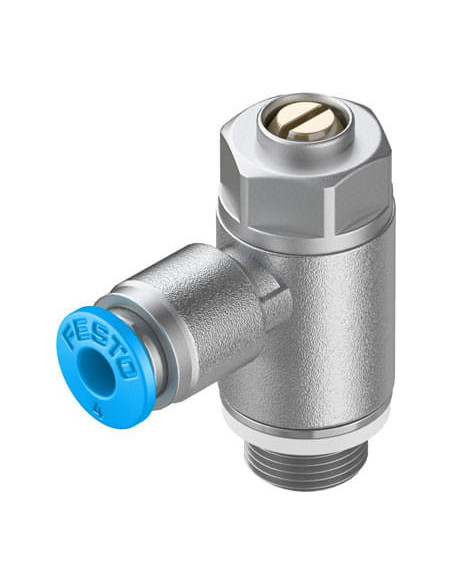

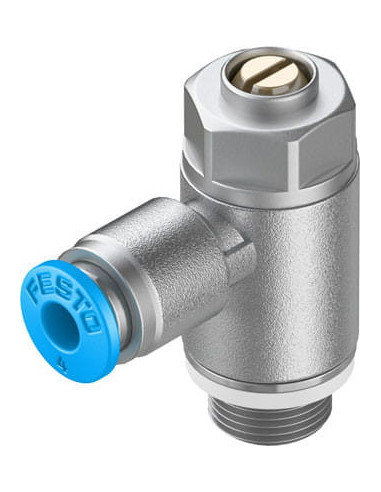

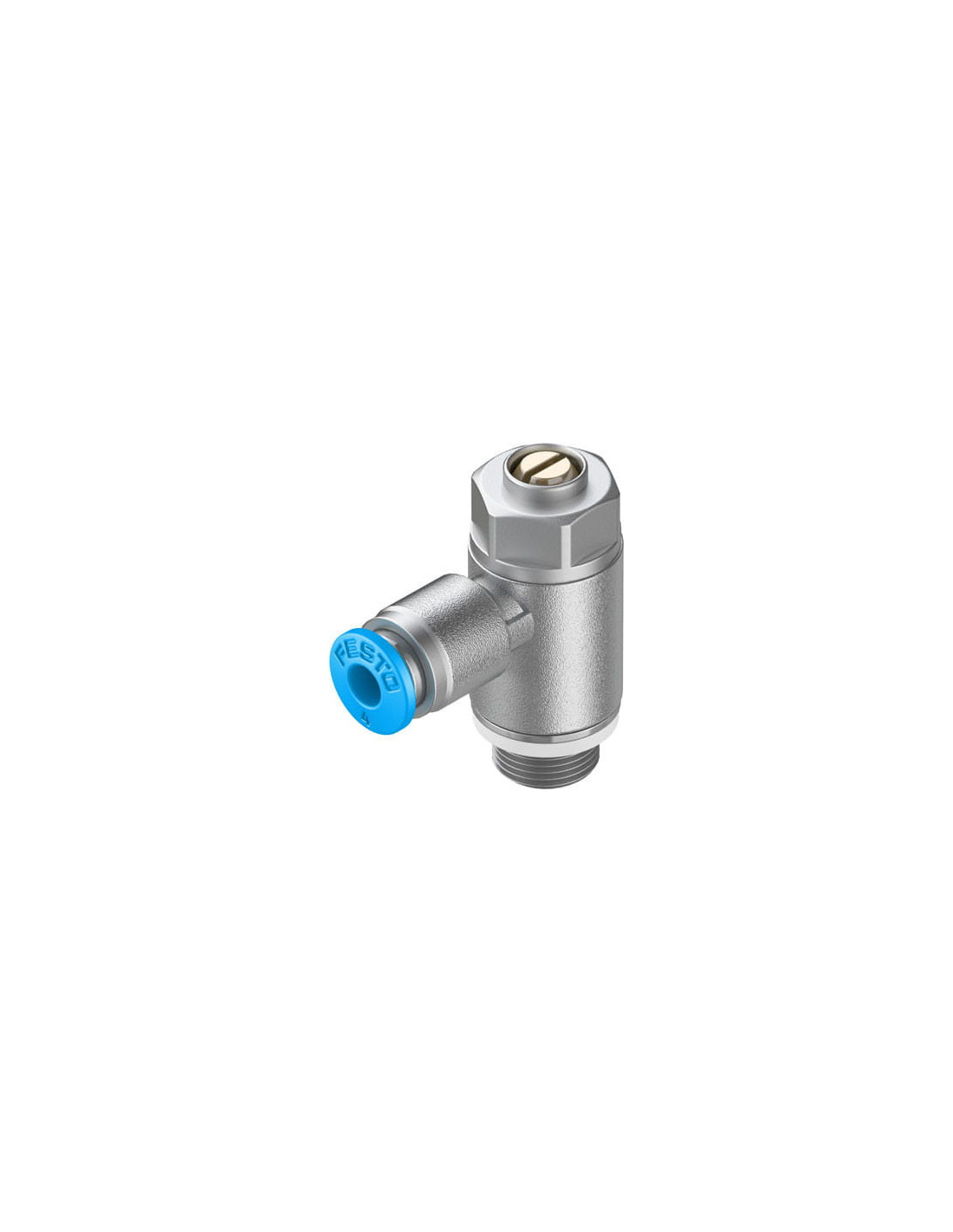

Zawór dławiąco-zwrotny FESTO GRLA-1/8-QS-4-D – profesjonalna regulacja przepływu powietrza
Zawór dławiąco-zwrotny GRLA-1/8-QS-4-D marki FESTO został zaprojektowany z myślą o precyzyjnej regulacji przepływu sprężonego powietrza w systemach pneumatycznych. Urządzenie to łączy funkcję dławienia oraz zwrotu, co umożliwia niezależną kontrolę prędkości ruchu siłowników pneumatycznych, znacznie zwiększając funkcjonalność i efektywność instalacji.
Zastosowanie zaworu dławiąco-zwrotnego w automatyce przemysłowej
Zawory dławiąco-zwrotne tego typu są idealnym rozwiązaniem dla przemysłu spożywczego, maszynowego, automotive, a także w produkcji opakowań oraz w urządzeniach realizujących zautomatyzowany transport wewnętrzny. Znajdują zastosowanie w obwodach odpowiedzialnych za kontrolę siłowników i napędu, gwarantując płynność pracy oraz zabezpieczając przed potencjalnymi uderzeniami hydraulicznymi.
- Regulacja przepływu powietrza – precyzyjna nastawa prędkości, zoptymalizowana praca maszyn
- Ochrona siłowników dzięki funkcji zaworu zwrotnego i możliwości szybkiego odpowietrzania
- Łatwa instalacja dzięki złączce QS-4 oraz gwintowi G1/8
- Wieloletnia trwałość dzięki wykonaniu z materiałów wysokiej jakości
Najważniejsze cechy zaworu GRLA-1/8-QS-4-D FESTO
Wytrzymała konstrukcja została oparta na stopie aluminium, mosiądzu, POM oraz chromowanym odlewie cynkowym. Komponenty te zapewniają odporność na korozję i uszkodzenia mechaniczne, nawet w wymagającym środowisku przemysłowym.
Uniwersalność montażu pozwala na instalację w dowolnej pozycji, a szeroki zakres temperatur roboczych (od -10 do +60°C) sprawia, że element może być wykorzystywany w różnych strefach klimatycznych i aplikacjach.
Zalety stosowania zaworu dławiąco-zwrotnego FESTO
- Precyzyjna regulacja przepływu medium dzięki wkrętowi z rowkiem
- Bezpieczna praca na sprężonym powietrzu zgodnie z normą ISO 8573-1:2010 [7:4:4]
- Możliwość pracy na powietrzu olejonym
- Spełnienie norm RoHS – bezpieczeństwo i ochrona środowiska
- Kompaktowe wymiary i niska waga – tylko 22 g
Typowe zastosowania GRLA-1/8-QS-4-D w systemach pneumatycznych
Zawory dławiąco-zwrotne są niezastąpione przy precyzyjnej regulacji prędkości siłowników pneumatycznych, w instalacjach wymagających płynnego startu i zatrzymania urządzeń oraz wszędzie tam, gdzie potrzebna jest niezawodność w różnorodnych aplikacjach automatyki przemysłowej.
