Dane techniczne
| Ciśnienie robocze dla pełnego zakresu temperatury | 0,2 - 10 bar |
| Element regulacyjny | Wkręt z rowkiem |
| Funkcja zaworu | Zawór dławiąco-zwrotny z dławieniem na wylocie |
| Klasyfikacja morska | patrz certyfikat |
| Materiał pierścienia zwalniającego | POM |
| Materiał pokrywki z gwintem | Stop aluminium |
| Materiał przyłącza obrotwego | Odlew ciśnieniowy cynkowy, Chromowany |
| Materiał śruby regulacyjnej | Mosiądz |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalny moment dokręcający | od 3 Nm |
| Normalny przepływ nominalny w kierunku dławienia | od 185 l/min |
| Normalny przepływ nominalny w kierunku niedławionym | 160 - 240 l/min |
| Pozycja zabudowy | Dowolna |
| Przyłącze pneumatyczne 1 | QS-6 |
| Przyłącze pneumatyczne 2 | G1/8 |
| Sposób montażu | Przy pomocy gwintów |
| Standard flow rate in flow control direction 0.6->0 MPa (6->0 bar, 87->0 psi) | od 370 l/min |
| Standard flow rate in non-return direction at 0.6->0 MPa (6->0 bar, 87->0 psi) | 330 - 390 l/min |
| Temperatura medium | -10 - 60 °C |
| Temperatura otoczenia | -10 - 60 °C |
| Tolerancja dla nominalnego momentu dokręcenia | ± 10 % |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 22 g |

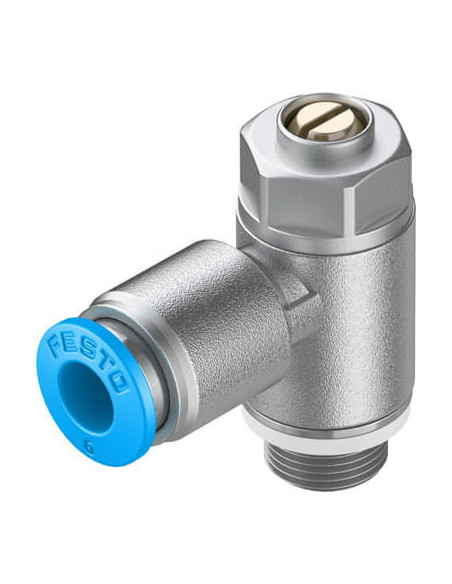

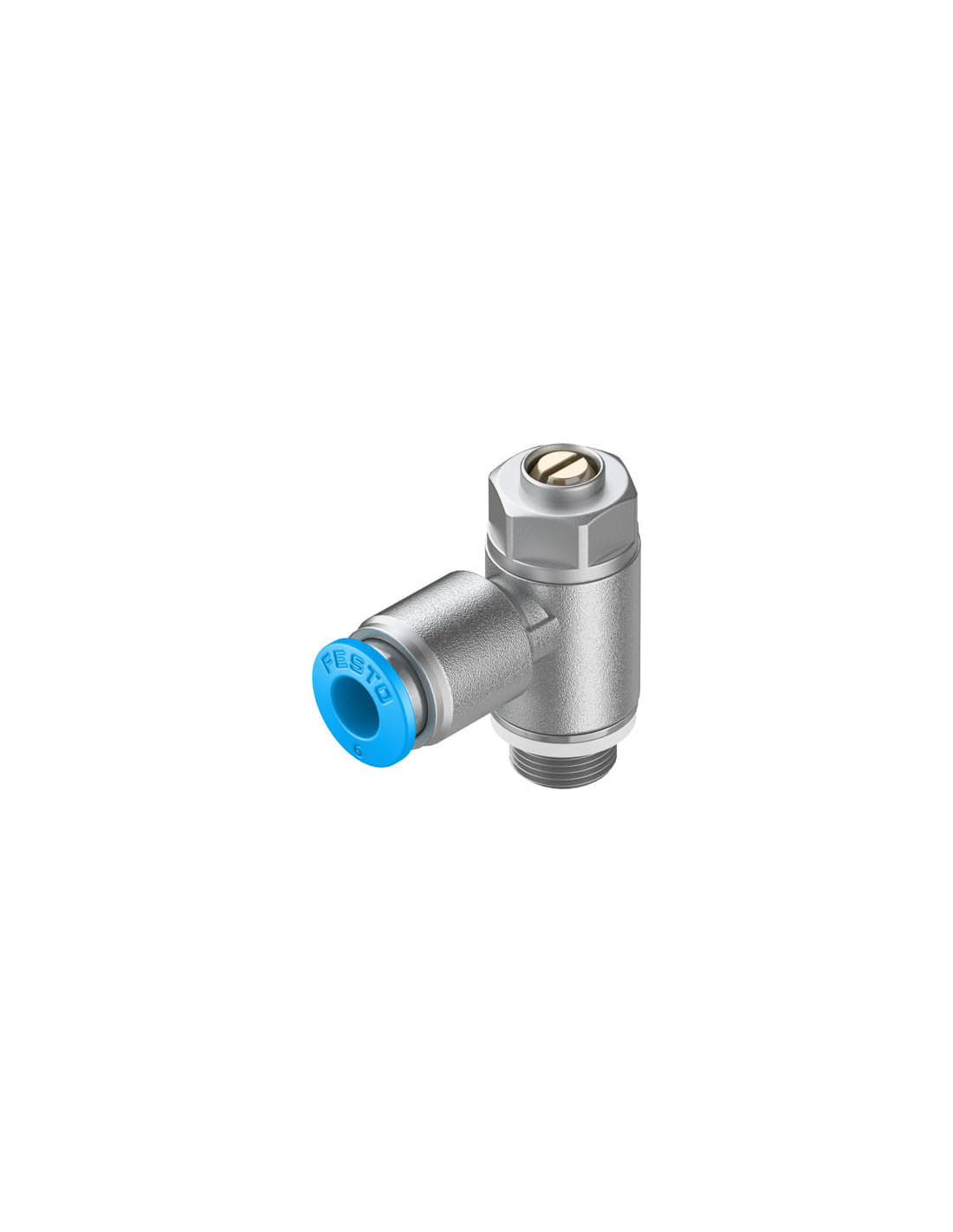

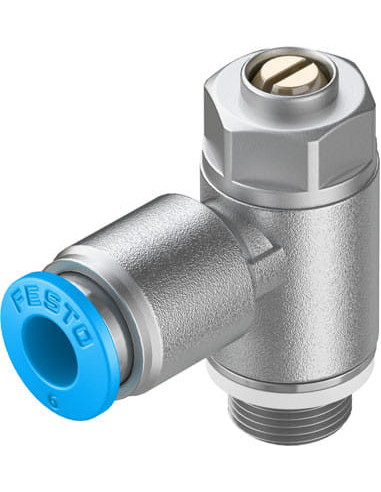

Zawór dławiąco-zwrotny FESTO GRLA-1/8-QS-6-D – Opis i Zastosowanie
Zawór dławiąco-zwrotny FESTO GRLA-1/8-QS-6-D to wysokiej jakości komponent pneumatyczny, przeznaczony do precyzyjnej regulacji przepływu sprężonego powietrza w systemach pneumatycznych. Dzięki zastosowaniu tego typu zaworu możliwe jest dokładne ustawienie prędkości siłowników pneumatycznych, co przekłada się na większą kontrolę nad pracą maszyn oraz zwiększa bezpieczeństwo i żywotność układów pneumatycznych.
Zalety zaworu dławiąco-zwrotnego FESTO GRLA-1/8-QS-6-D
- Dwufunkcyjność – regulacja przepływu w jednym kierunku oraz pełna przepustowość w drugim dzięki zaworowi zwrotnemu.
- Łatwa i precyzyjna regulacja dzięki śrubie z rowkiem.
- Kompaktowa budowa ułatwiająca montaż nawet w ograniczonych przestrzeniach.
- Wysoka odporność na warunki przemysłowe – elementy wykonane z wytrzymałych materiałów, takich jak aluminium, mosiądz i POM, a także uszczelnienia z NBR.
- Szybkie połączenie na wtyk QS-6 oraz gwint G1/8 – umożliwia łatwe i szybkie podłączenie do przewodów pneumatycznych.
- Zgodność z normami jakości powietrza oraz certyfikacja morska dla szerokiego zakresu zastosowań.
- Działanie w szerokim zakresie temperatur: od -10°C do 60°C.
Typowe zastosowania zaworu GRLA-1/8-QS-6-D
Zawór dławiąco-zwrotny FESTO GRLA-1/8-QS-6-D znajduje szerokie zastosowanie w automatyce przemysłowej, systemach transportu pneumatycznego, maszynach pakujących, robotyce oraz wszędzie tam, gdzie niezbędna jest precyzyjna regulacja prędkości działania siłowników. Może być stosowany zarówno w układach różnego typu – od prostych instalacji warsztatowych po rozbudowane linie produkcyjne.
Możliwości montażowe i uniwersalność
Produkt umożliwia dowolną pozycję montażu, co znacznie ułatwia jego zastosowanie w różnych układach. Kompatybilność z różnymi materiałami przewodów oraz odporność na olejowane powietrze czynią z tego zaworu rozwiązanie uniwersalne i niezawodne.
Budowa i zasada działania
Zawór dławiąco-zwrotny FESTO posiada przyłącza QS-6 do przewodów pneumatycznych oraz gwint G1/8 do podłączenia do instalacji. Unikalna konstrukcja umożliwia regulację przepływu w kierunku dławienia oraz swobodny przepływ zwrotny, co pozwala na precyzyjną kontrolę ruchu elementów wykonawczych w obu kierunkach przepływu powietrza.
Podsumowanie – zawór dławiąco-zwrotny FESTO w układach pneumatycznych
GRLA-1/8-QS-6-D to niezawodny i trwały zawór dławiąco-zwrotny, rekomendowany do przemysłowych systemów pneumatycznych wymagających precyzyjnej regulacji przepływu. Jego uniwersalność, odporność na trudne warunki pracy oraz łatwość montażu sprawiają, że jest to jeden z najczęściej wykorzystywanych zaworów tego typu w nowoczesnych instalacjach pneumatycznych.
