Zasilacz transformatorowy PU91 GL91, 02202-5821, EMB

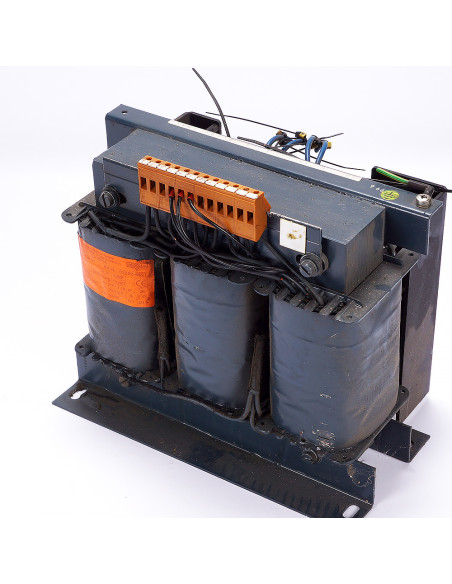

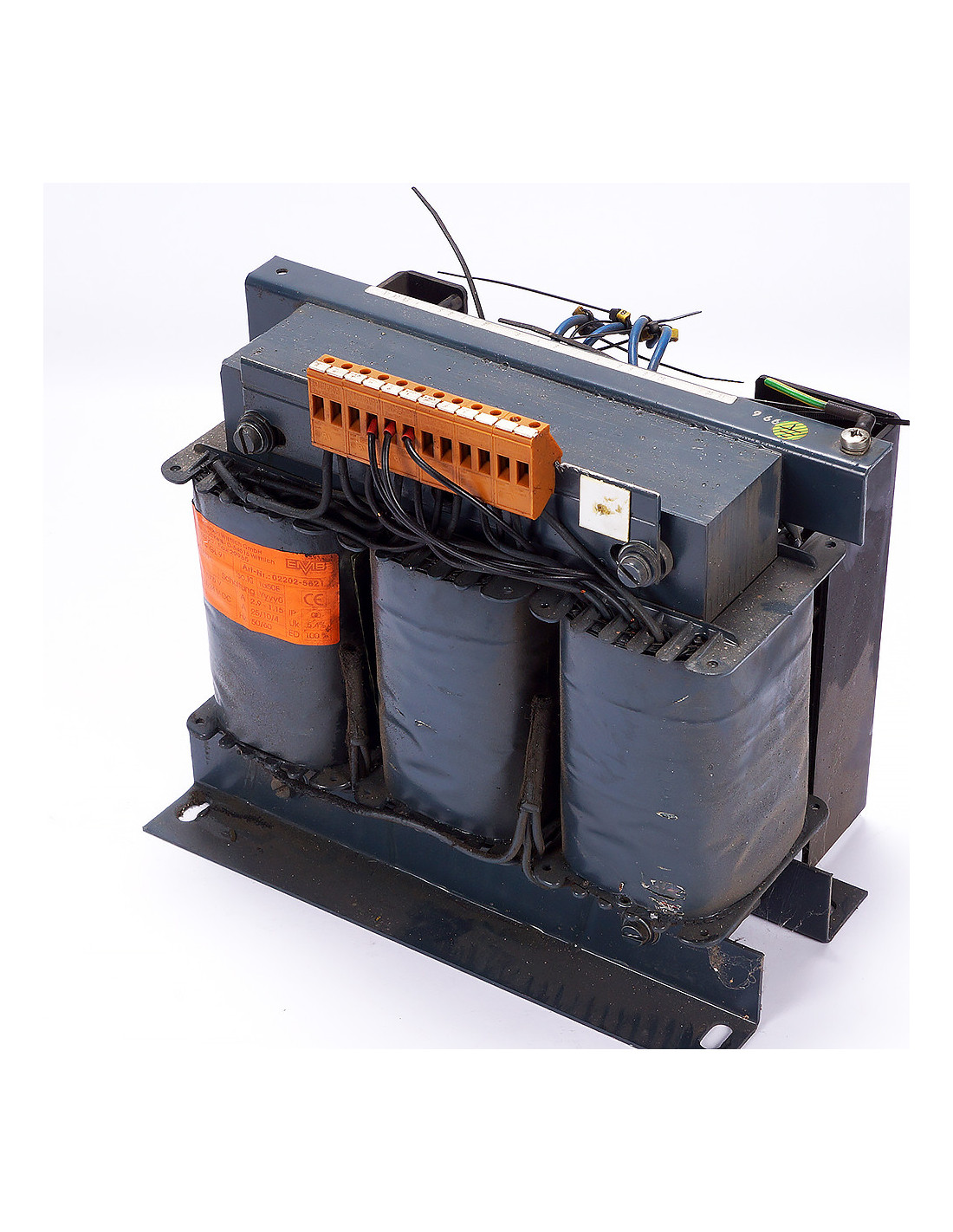

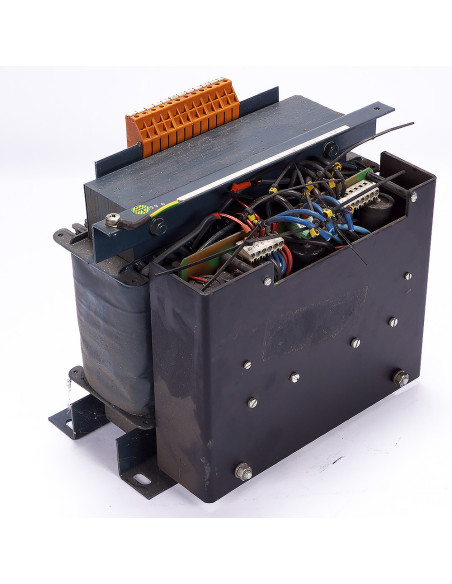

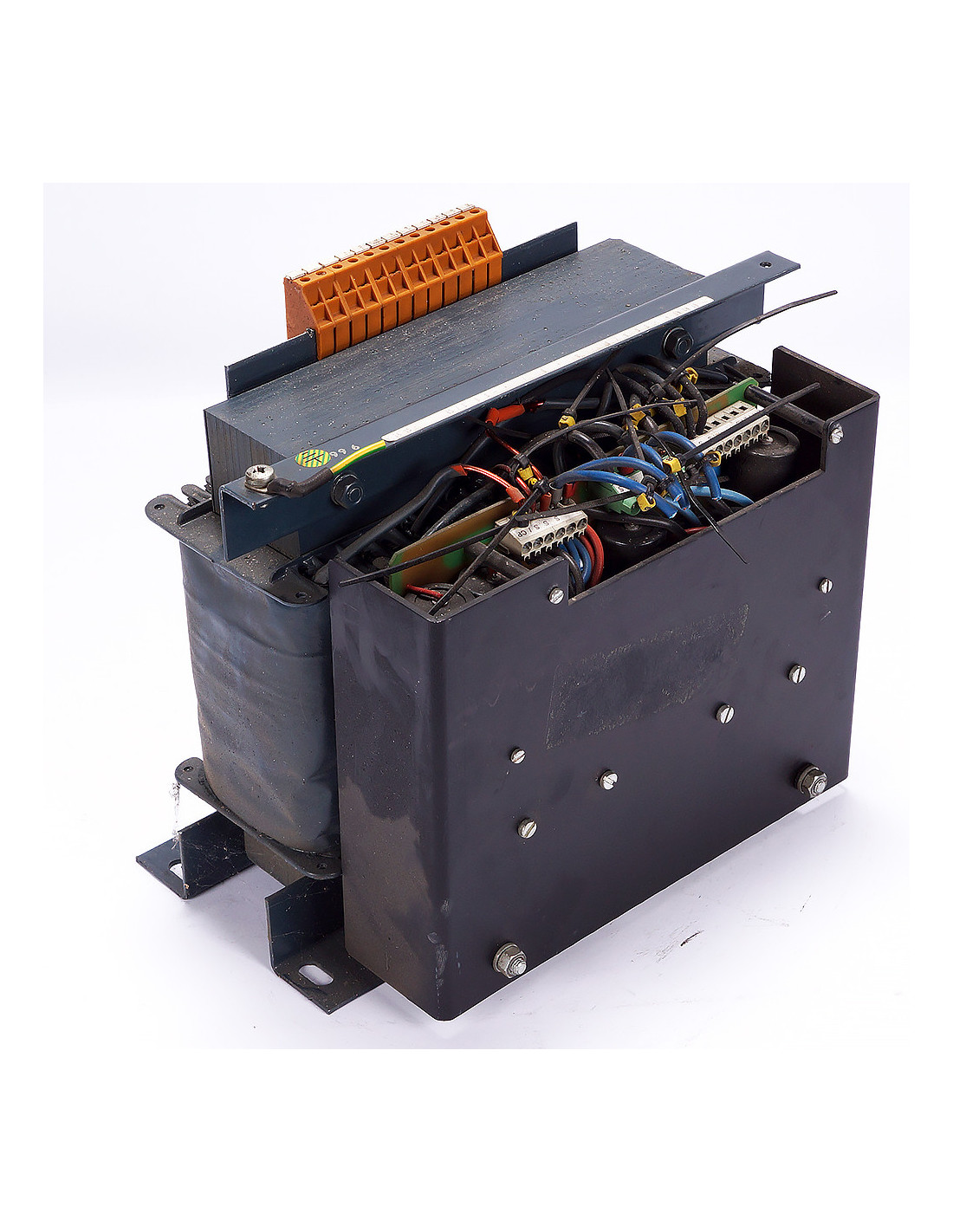

Zasilacz transformatorowo-prostownikowy EMB Wittlich PU91 + GL91

Najważniejsze cechy

• Transformator 3-fazowy z prostownikiem GL91 – stabilne 24 V DC do obwodów sterowania

• Moc znamionowa ~2,9 kVA (etykieta: „A 2.9–1.16”)

• Wieloodczepowe uzwojenie pierwotne 230–575 V AC, 50/60 Hz

• Praca ciągła ED 100% w temperaturze otoczenia do 50 °C (klasa izolacji E)

• Układ połączeń: Y y y y 0 (gwiazda z wyprowadzonym punktem neutralnym)

• Stopień ochrony IP00 – montaż wewnątrz szafy sterowniczej

• Certyfikacja VDE

Dane techniczne

• Moc znamionowa: ~2,9 kVA

• PRI (wejście): 230/400/460/500/575 V AC, 50/60 Hz (dobór przez odczepy L1–L2–L3)

• SEC (wyjście): 24 V DC (wygładzane kondensatorem w module GL91)

• Prąd wtórny: ok. 26 / 10 / 4 A (zależnie od odczepu/konfiguracji – zgodnie z tabliczką znamionową)

• Układ połączeń: Y y y y 0

• Izolacja: klasa E, ta 50 °C

• Stopień ochrony: IP00

• Tryb pracy: ED 100% (ciągła)

• Certyfikaty: VDE

Wyposażenie elektryczne

• Wejście: listwa zaciskowa z odczepami do dopasowania napięcia sieci (230/400/460/500/575 V)

• Wyjście: zaciski +24 V / –24 V DC z mostka prostowniczego GL91 (napięcie wygładzone)

• Zalecane zabezpieczenia:

  • po stronie pierwotnej – bezpieczniki topikowe lub wyłącznik instalacyjny dobrany do mocy i napięcia,

  • po stronie wtórnej – bezpiecznik DC dopasowany do prądu znamionowego danej konfiguracji.

Zastosowanie

• Zasilanie obwodów 24 V DC w automatyce maszyn: PLC, przekaźniki, czujniki, styczniki, elektrozawory.

• Sprawdza się w maszynach wtryskowych, prasach oraz na dużych liniach produkcyjnych.

Korzyści dla użytkownika

• Niezawodne źródło 24 V DC dla aparatury sterowniczej nawet w ciężkich warunkach pracy.

• Elastyczne dopasowanie do dostępnych napięć sieci dzięki wieloodczepowemu pierwotnemu.

• Prosta integracja w szafie sterowniczej (IP00) i pewność zgodności z normami (VDE).
