Prąd: 5 A
Moc wyjściowa: 120 W
Zasilacze transformatorowe spełniają wymogi (EN 61000-3-2) dla prądów harmonicznych.
Położenie montażowe na pionowej ścianie dowolne.
Kondensacja niedozwolona
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie 1 strony pierwotnej zewn. | 3,15 A @115 V AC |
| Dobezpieczenie 2 strony pierwotnej zewn. | 1,6 A @230 V AC |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 115 V |
| Napięcie wejściowe 1 AC min. | 105 V |
| Napięcie wejściowe 1 AC maks. | 125 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe 2 AC min. | 220 V |
| Napięcie wejściowe 2 AC maks. | 240 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 2 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1 A |
Dane elektryczne | Wyjście
| Dobezpieczenie strony wtórnej zewn. | 10 A |

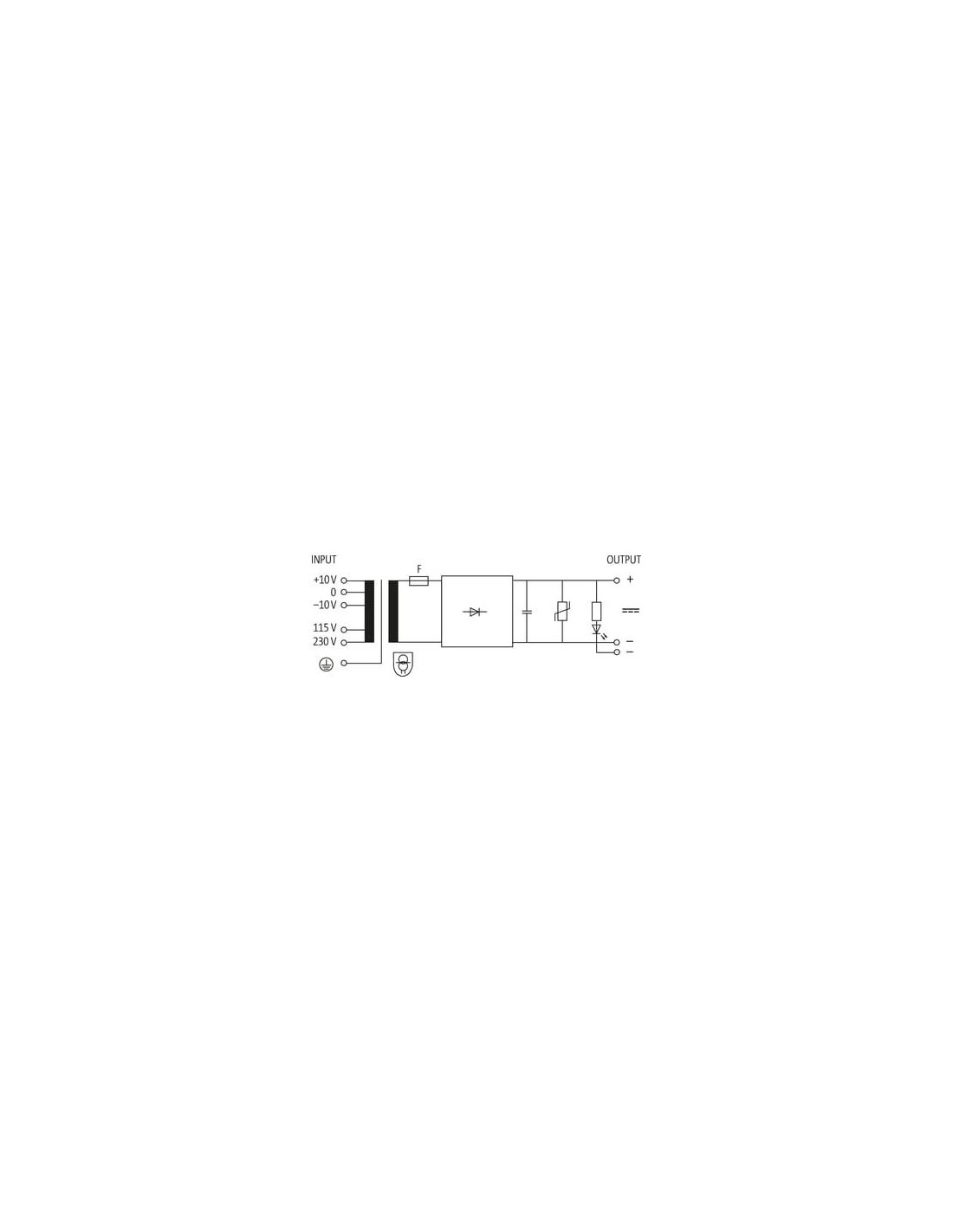

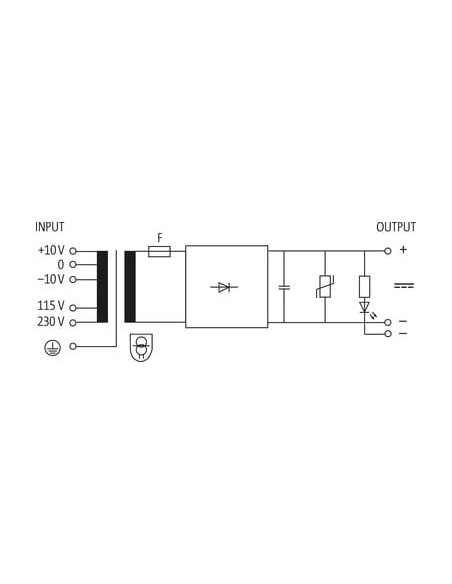

| Obwód wyjściowy | Kondensator wygładzający, LED, VDR |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 6 A |
| Typ konstrukcyjny bezpiecznika wtórnego | Bezpiecznik płaski FKS |
| Falowość resztkowa maks. | 5 % |

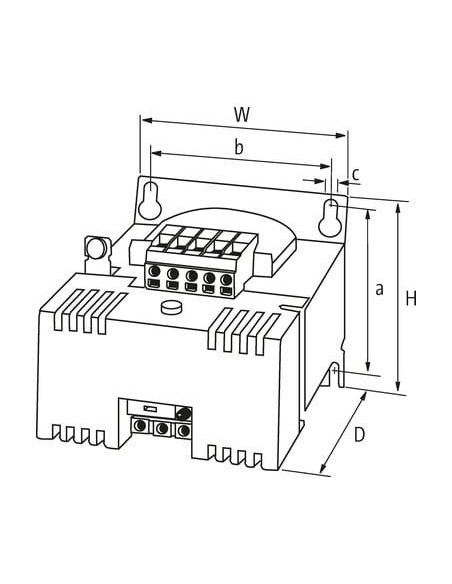

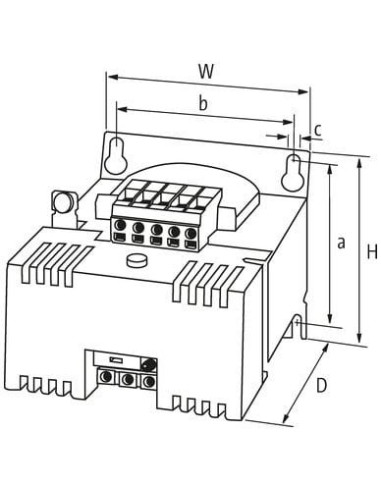

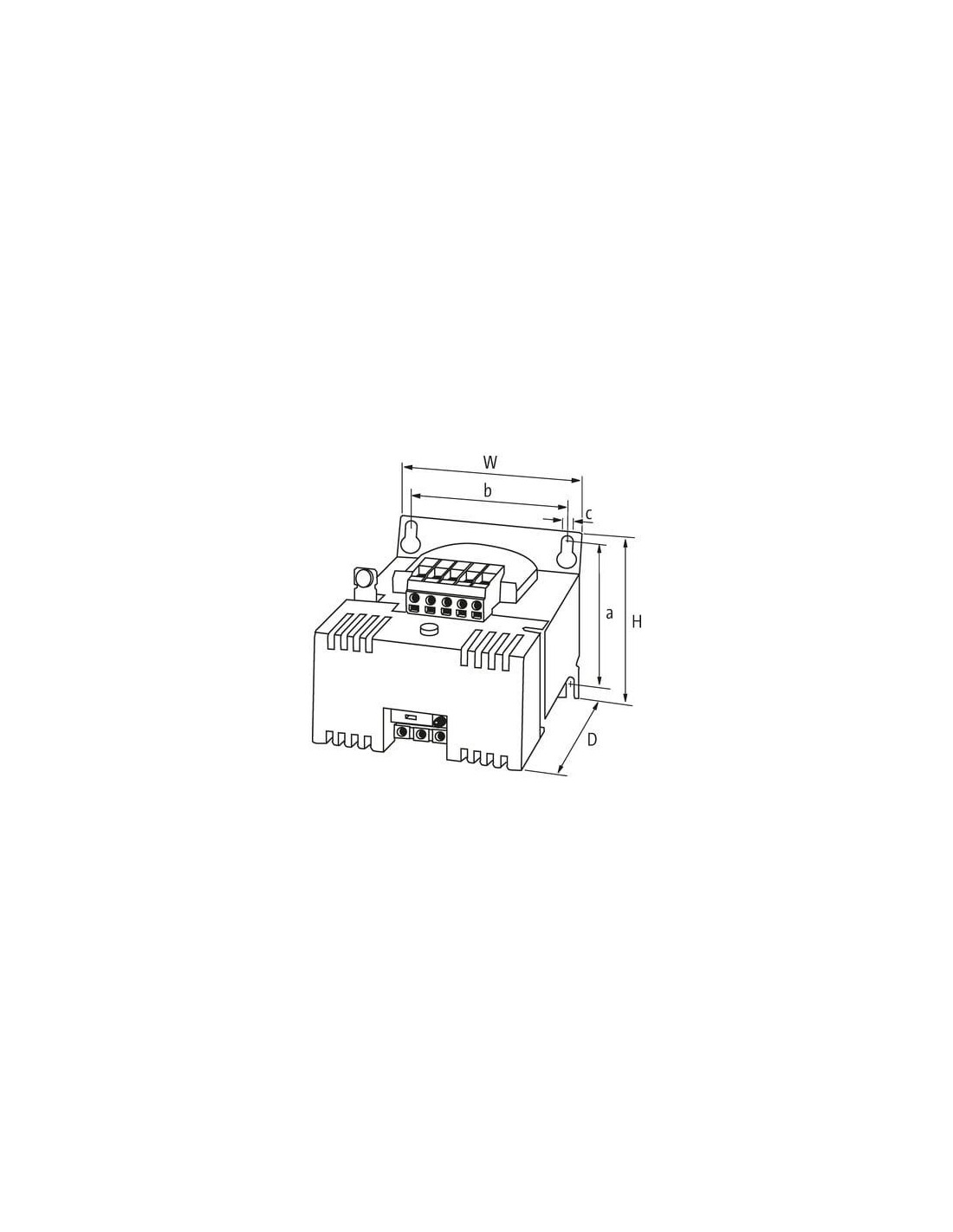

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 75 mm |
| Wymiar mocowania b | 84 mm |
| Wymiar mocowania c | 5,8 mm |
| Wysokość | 95 mm |
| Szerokość | 69 mm |
| Głębokość | 136 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Norma produktu | EN 61558-2-6, EN 62041 category I |
| EMC | EN 55011 B, EN 61000-3-2 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 2 | - |
| PIN 3 | - |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | + 10 V |
| PIN 3 | - 10 V |
| PIN 4 | 115 V |
| PIN 5 | 230 V |

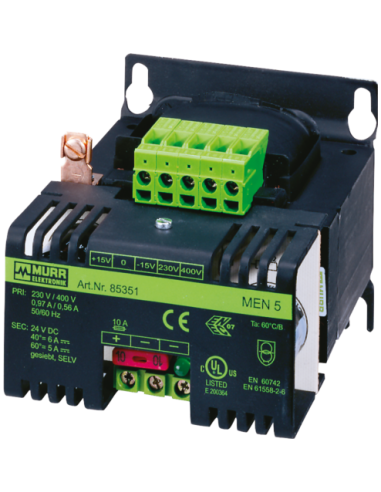

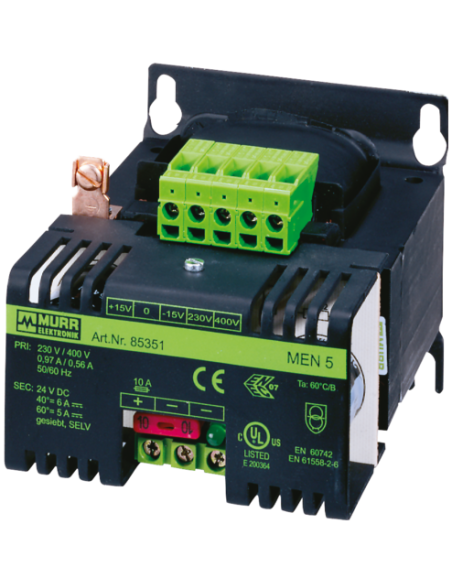

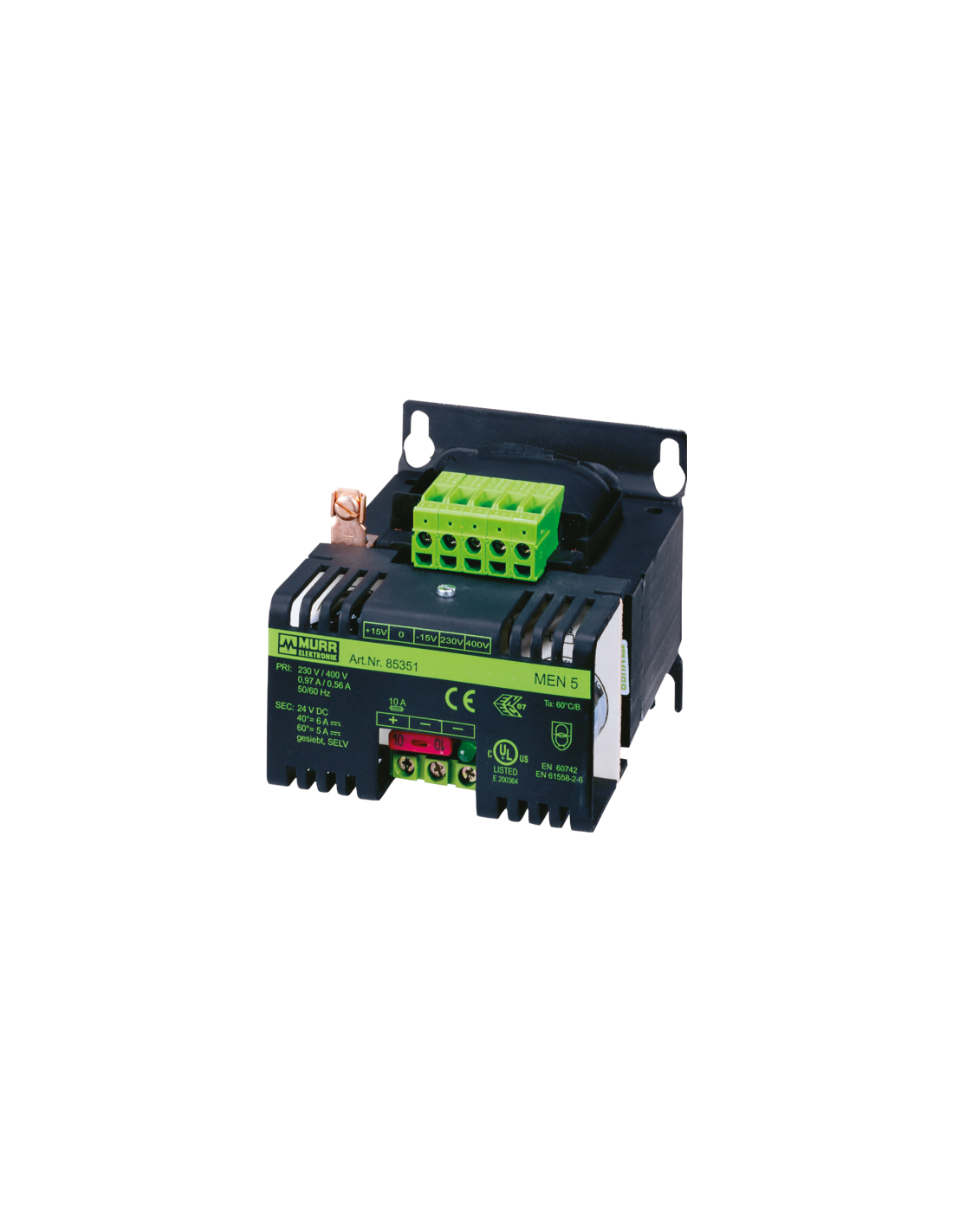

Zasilacz transformatorowy MEN 1/2-fazowy 85362 – wydajne i bezpieczne zasilanie
Zasilacz transformatorowy MEN 1/2-fazowy 85362 to wysokiej klasy urządzenie przeznaczone do stabilnego i niezawodnego zasilania instalacji przemysłowych oraz automatyki. Dzięki konstrukcji zgodnej z normami EN 61000-3-2 oraz EN 61558-2-6 zapewnia bezpieczeństwo i spełnia rygorystyczne wymagania dotyczące kompatybilności elektromagnetycznej w środowisku przemysłowym.
Najważniejsze cechy i zalety zasilacza transformatorowego MEN 1/2-fazowego
- Prąd wyjściowy do 6 A oraz moc 120 W umożliwiają zasilanie wielu urządzeń jednocześnie.
- Napięcie wyjściowe 24 V DC, często wykorzystywane w automatyce przemysłowej, sterowaniu i systemach bezpieczeństwa.
- Dwuzakresowe napięcie wejściowe (115 V AC / 230 V AC) z automatycznym doborem umożliwia elastyczne zastosowanie w różnych sieciach zasilających.
- Odporność na trudne warunki środowiskowe — praca w szerokim zakresie temperatur od -20°C do +60°C.
- Wyjście zabezpieczone bezpiecznikiem płaskim FKS z możliwością wymiany zapewnia ochronę podłączonych urządzeń.
- Stopień bezpieczeństwa SELV gwarantujący spełnienie wymagań instalacyjnych dotyczących ochrony użytkownika.
- Kompaktowa obudowa z łatwym systemem montażu typu Schlüssellochaufhängung umożliwia szybki montaż na pionowych powierzchniach.
- Wbudowane elementy filtrujące (kondensator wygładzający, LED, VDR) gwarantują niezawodną pracę i ochronę przed przepięciami.
Typowe zastosowania zasilacza MEN 1/2-fazowego
Produkt sprawdzi się w szerokim wachlarzu zastosowań, szczególnie tam, gdzie niezawodność zasilania i bezpieczeństwo są priorytetowe:
- Automatyka przemysłowa – zasilanie sterowników PLC, czujników, modułów wejść/wyjść oraz paneli operatorskich.
- Systemy bezpieczeństwa – zasilanie systemów alarmowych, przekaźników oraz urządzeń automatyki ochronnej.
- Maszyny i linie produkcyjne – stabilizowane zasilanie napędów, układów sterujących i sygnalizacyjnych.
- Szafy sterownicze – montaż w rozdzielnicach elektrycznych i zabudowach maszyn.
- Aplikacje wymagające stabilnego zasilania 24 V DC oraz szerokiego zakresu temperatur otoczenia.
Montaż, budowa i bezpieczeństwo
Zasilacz transformatorowy MEN 85362 posiada kompaktową obudowę ułatwiającą montaż nawet w ograniczonej przestrzeni. Łatwość podłączenia zapewniają solidne zaciski śrubowe, umożliwiające szybkie i pewne przyłączenie przewodów zasilających oraz odbiorników. Urządzenie zostało wyposażone w czytelne oznaczenia oraz wskaźniki LED informujące o statusie pracy zasilacza.
Dzięki zgodności z międzynarodowymi normami produkt idealnie wpisuje się w wymagania dotyczące bezpieczeństwa instalacji oraz kompatybilności elektromagnetycznej (EMC), zapewniając ochronę zarówno samego urządzenia, jak i całej instalacji.
