Dostępny
Prąd: 2.5 A
Moc wyjściowa: 60 W
z adapterem szyny DIN z MES
Kondensacja niedozwolona
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie 1 strony pierwotnej zewn. | 0,8 A @230 V AC |
| Dobezpieczenie 2 strony pierwotnej zewn. | 5 A @400 V AC |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 1 AC min. | 195,5 V |
| Napięcie wejściowe 1 AC maks. | 264,5 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe 2 AC min. | 340 V |
| Napięcie wejściowe 2 AC maks. | 460 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,5 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,28 A |
Dane elektryczne | Wyjście
| Dobezpieczenie strony wtórnej zewn. | 7,5 A |

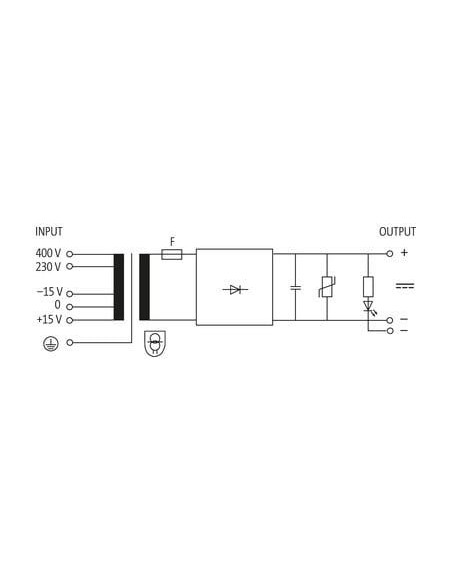

| Obwód wyjściowy | Kondensator wygładzający, LED, VDR |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 3 A |
| Typ konstrukcyjny bezpiecznika wtórnego | Bezpiecznik płaski FKS |
| Falowość resztkowa maks. | 5 % |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Tragschiene TH35-15, Schlüssellochaufhängung, (EN 60715) |

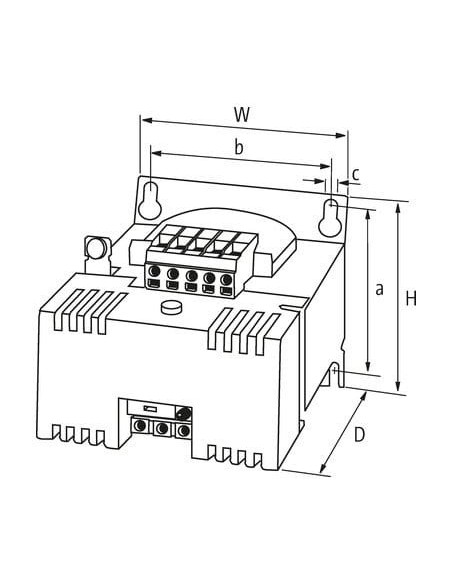

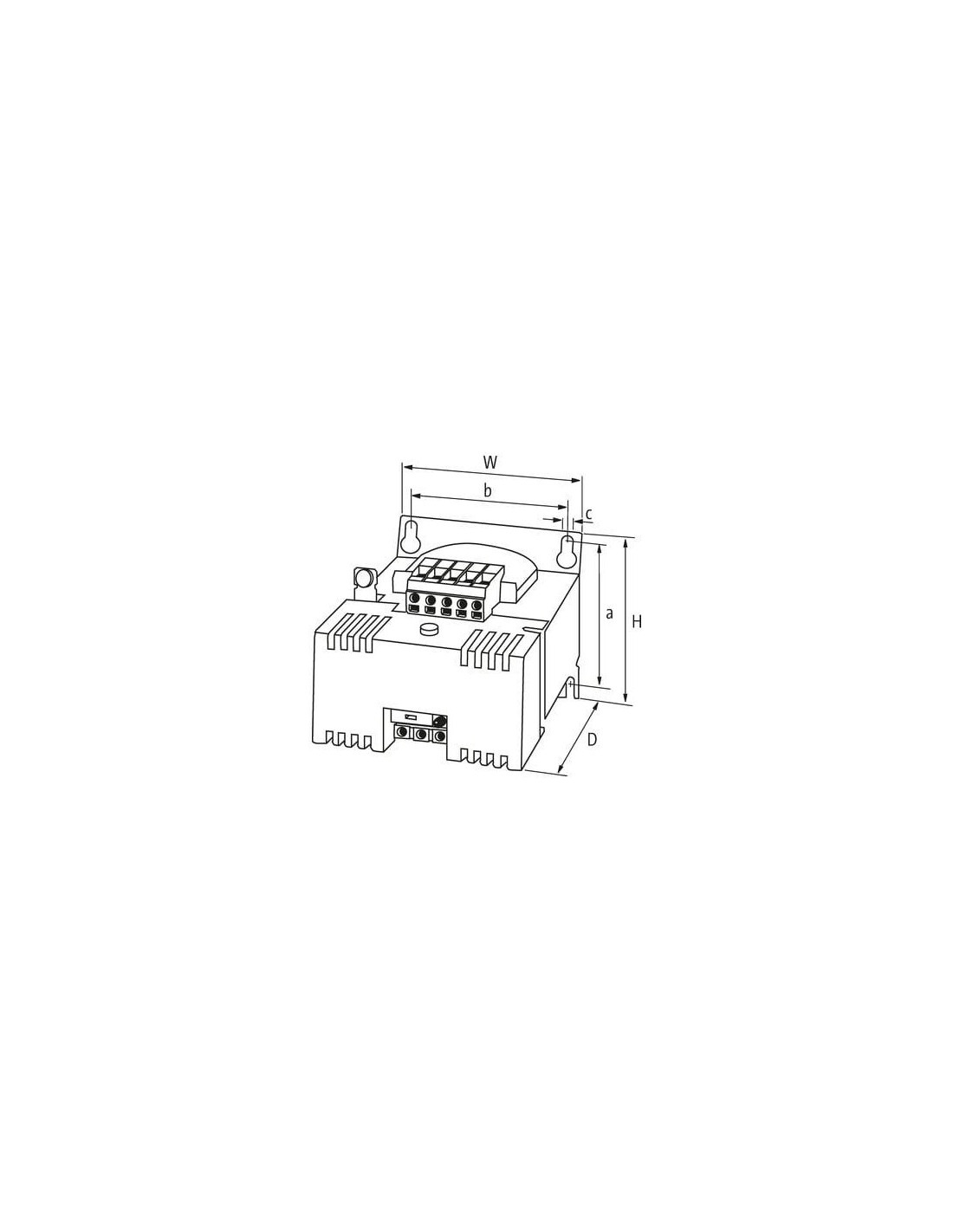

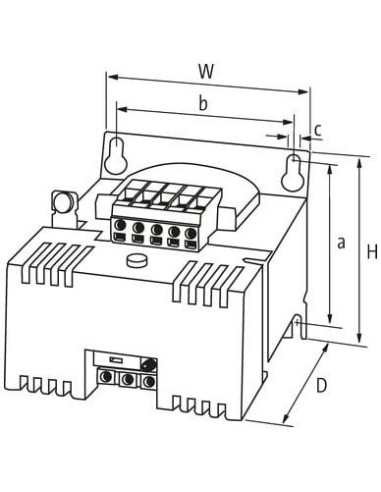

| Wymiar mocowania a | 65,5 mm |
| Wymiar mocowania b | 64 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 83 mm |
| Szerokość | 84 mm |
| Głębokość | 124 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Norma produktu | EN 61558-2-6, EN 62041 category I |
| EMC | EN 55011 B, EN 61000-3-2 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 2 | - |
| PIN 3 | - |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | + 15 V |
| PIN 3 | - 15 V |
| PIN 4 | 230 V |
| PIN 5 | 400 V |

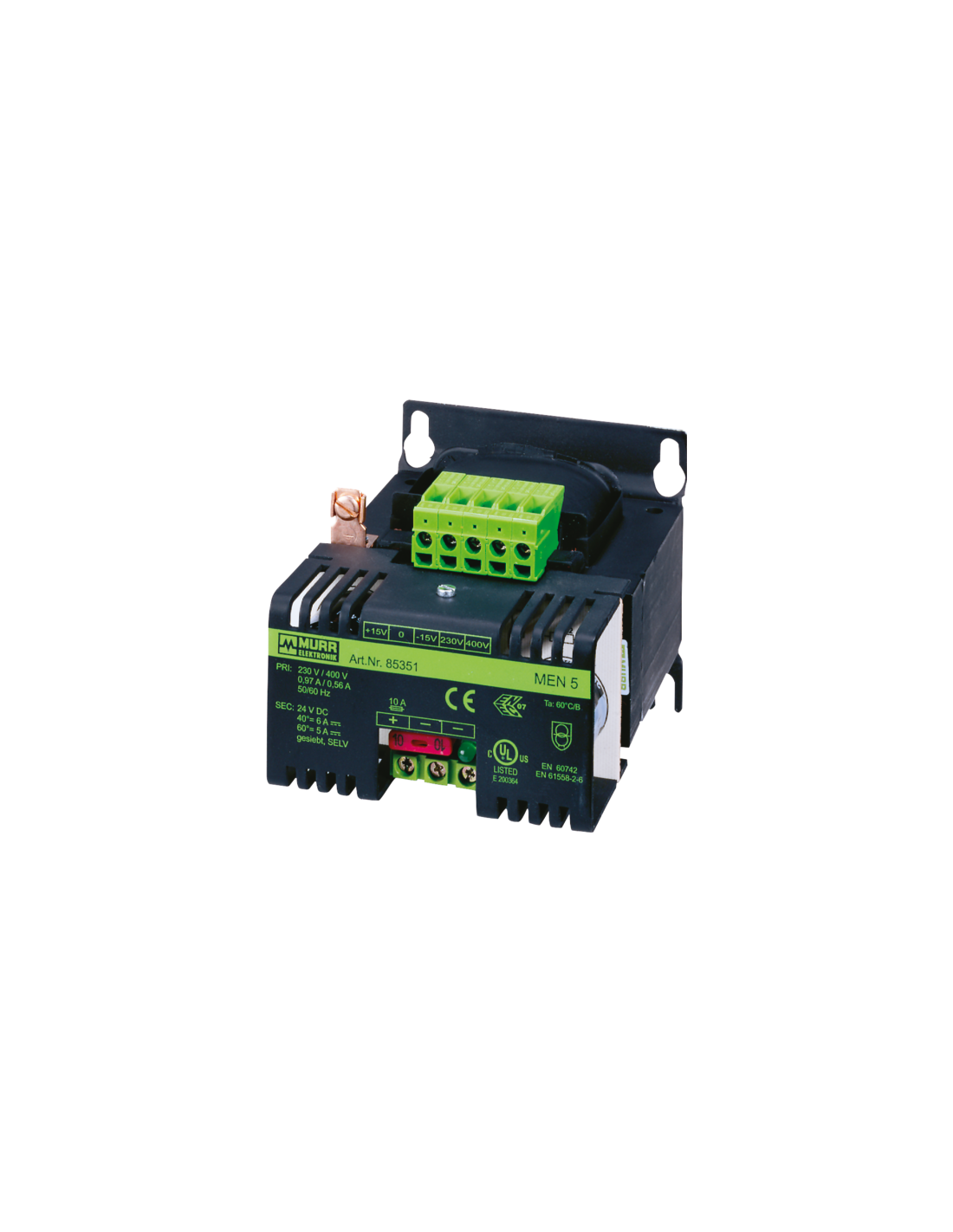

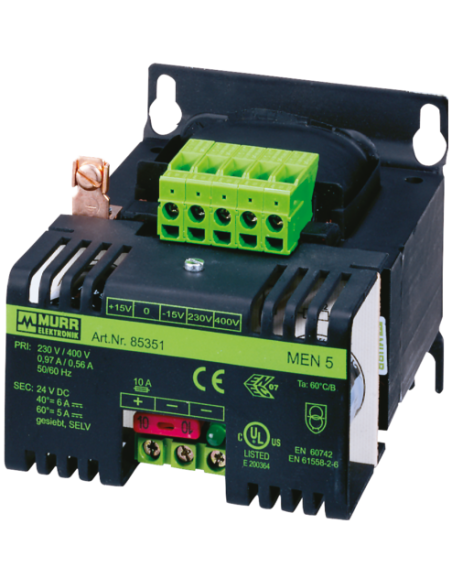

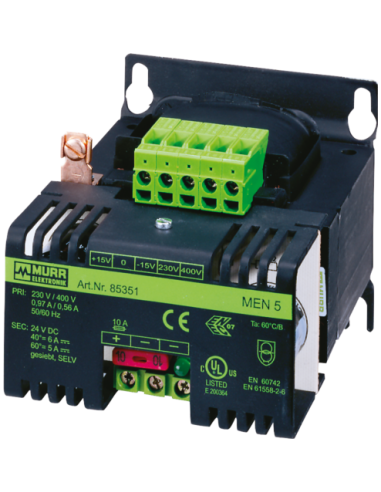

Zasilacz transformatorowy MEN 1/2-fazowy Murrelektronik 8985350 – niezawodne zasilanie dla automatyki
Zasilacz transformatorowy MEN 1/2-fazowy o kodzie produktu 8985350 firmy Murrelektronik to profesjonalne rozwiązanie do zasilania urządzeń automatyki przemysłowej. Wysoka jakość wykonania oraz szeroki zakres parametrów pracy gwarantują trwałość i niezawodność w wymagających warunkach przemysłowych.
Najważniejsze cechy i zalety zasilacza MEN 1/2-fazowego Murrelektronik
- Uniwersalne napięcie wejściowe: obsługuje napięcie 230 V lub 400 V AC, co umożliwia elastyczne zastosowanie w różnych instalacjach.
- Stabilizowane napięcie wyjściowe 24 V DC oraz maksymalny prąd wyjściowy do 3 A pozwalają na zasilanie urządzeń automatyki, elektrozaworów, sterowników PLC oraz czujników.
- Moc wyjściowa 60 W umożliwia podłączenie wielu odbiorników, zachowując stabilność pracy całego układu.
- Montaż na szynie DIN (TH35-15, zgodnie z EN 60715) zapewnia szybki i bezproblemowy montaż w standardowych rozdzielnicach przemysłowych oraz szafach sterowniczych.
- Wysoki poziom bezpieczeństwa – SELV: dzięki zastosowaniu odpowiednich układów ochronnych oraz spełnieniu norm bezpieczeństwa EN 61558-2-6 i EN 62041, zasilacz doskonale nadaje się do instalacji wymagających bezpiecznego napięcia obniżonego.
- Dodatkowe zabezpieczenia: zastosowanie wewnętrznych i zewnętrznych bezpieczników chroni urządzenie oraz podłączone odbiorniki przed przeciążeniem i zwarciem.
- Wskaźnik LED informujący o prawidłowej pracy zasilacza i obecności napięcia wyjściowego, ułatwiający diagnostykę w układzie.
- Wytrzymałość temperaturowa: szeroki zakres pracy od -20°C do +60°C umożliwia stosowanie w różnych środowiskach przemysłowych.
Typowe zastosowania zasilacza transformatorowego MEN 1/2-fazowego
- Automatyka przemysłowa: doskonały do zasilania sterowników PLC, paneli operatorskich oraz innych elementów systemów automatyki.
- Budowa maszyn: sprawdza się w szafach sterowniczych maszyn produkcyjnych i linii technologicznych.
- Systemy bezpieczeństwa: odpowiedni do zasilania układów sygnalizacji i zabezpieczeń dzięki spełnieniu norm EMC.
- Instalacje energoelektroniczne: zapewnia stabilne zasilanie czujników, zaworów, elektromechanizmów oraz innych urządzeń wymagających napięcia DC.
Łatwy montaż i uniwersalne przyłącza
Prosta instalacja dzięki możliwości montażu na szynie DIN oraz dostępności trzech typów przyłączy śrubowych pozwala na szybkie i pewne podłączenie zarówno do zasilania, jak i odbiorników.
- Zaciski wejściowe przystosowane do podłączenia różnych napięć fazowych.
- Zaciski wyjściowe gwarantują solidne i bezpieczne podłączenie odbiorników.
Certyfikaty i zgodność z normami
Zasilacz wyposażony jest w certyfikaty CE oraz UL, a także spełnia normy bezpieczeństwa i kompatybilności elektromagnetycznej, takie jak EN 61558-2-6, EN 62041, EN 55011 B oraz EN 61000-3-2. Pozwala to na wykorzystanie w przemysłowych aplikacjach w Unii Europejskiej oraz na rynkach międzynarodowych.
Podsumowanie – zasilacz transformatorowy MEN 1/2-fazowy 8985350
Zasilacz transformatorowy MEN 1/2-fazowy Murrelektronik 8985350 to sprawdzone rozwiązanie dla każdego układu automatyki przemysłowej, budowy maszyn oraz zastosowań, gdzie wymagana jest niezawodność, bezpieczeństwo i elastyczność przyłączeniowa. Szeroki zakres parametrów pracy oraz wytrzymałość na trudne warunki sprawiają, że jest idealnym wyborem zarówno do nowych, jak i modernizowanych instalacji.
