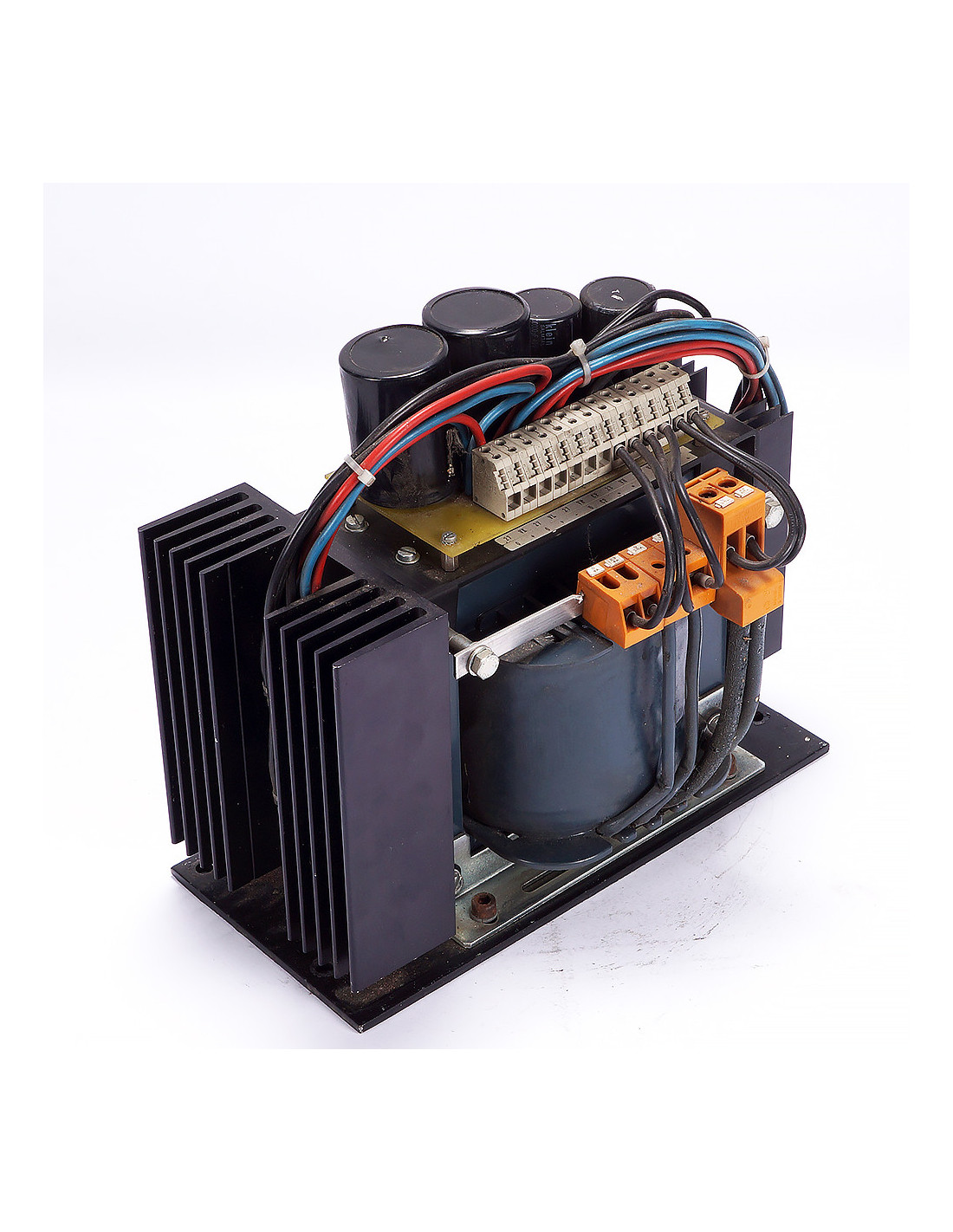

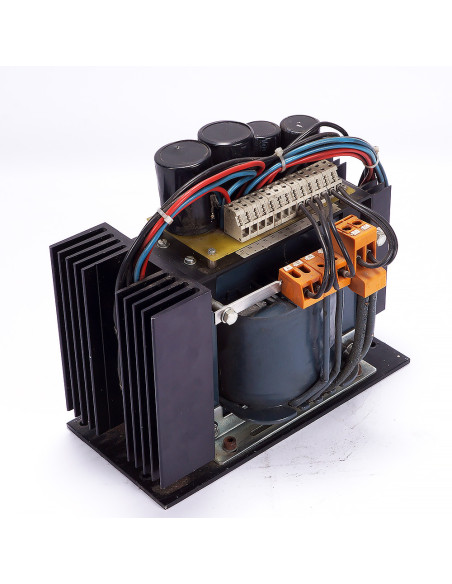

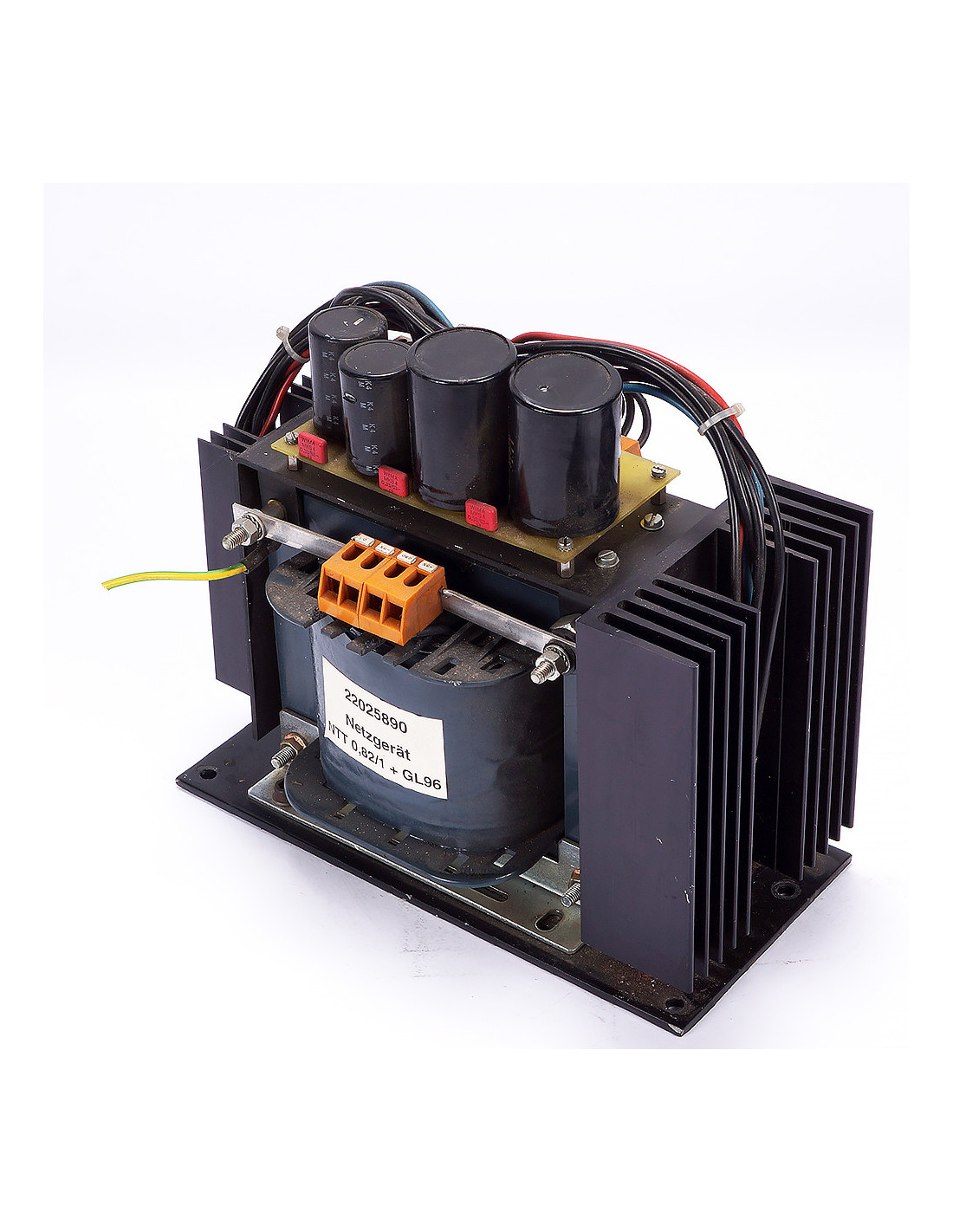

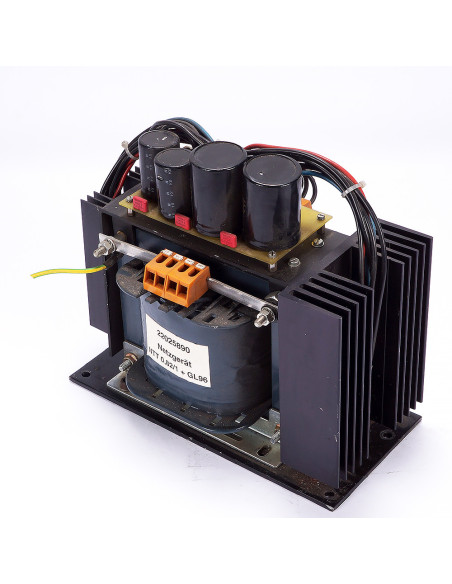

Netzgerät NTT 0,82/1 + GL96 – zasilacz transformatorowo-prostownikowy
Ogólna charakterystyka
Zasilacz Netzgerät NTT 0,82/1 + GL96 to jednostka transformatorowo-prostownikowa przeznaczona do pracy w szafach sterowniczych (IP00, do zabudowy). Urządzenie bazuje na klasycznej topologii: transformator jednofazowy, mostek diodowy oraz filtr pojemnościowy, zapewniając stabilne źródło napięcia stałego dla układów automatyki i napędów.
Dane identyfikacyjne
-
Model/oznaczenie: NTT 0,82/1 + GL96
-
Nr zamówieniowy: 22025890
-
Rodzaj urządzenia: zasilacz DC, niestabilizowany, do montażu wewnętrznego
Parametry wejściowe (AC)
-
Zasilanie: 1-fazowe, 50/60 Hz
-
Napięcie pierwotne: uzwojenie z odczepami, wybór napięcia na listwie zaciskowej
-
Zakres typowy: 230…575 V AC
-
Moc znamionowa transformatora: ok. 0,82 kVA
-
Klasa izolacji: typowo ta 40 °C, klasa B
Parametry wyjściowe (DC)
-
Topologia: pełny mostek diodowy + filtracja kondensatorowa
-
Napięcie nominalne: ok. 24 V DC (z uzwojenia wtórnego 18–20 V AC po prostowaniu i filtracji)
-
Prąd ciągły: 20…22 A DC
-
Charakterystyka napięcia: niestabilizowane, zależne od obciążenia i odczepu wtórnego
-
Tętnienia: redukowane przez baterię kondensatorów elektrolitycznych oraz kondensatory foliowe WIMA
Układ prostowniczy i filtracja
-
Mostek prostowniczy: moduł GL96 z diodami śrubowymi na radiatorach, przystosowany do pracy ciągłej i wysokich prądów
-
Filtr: 5 kondensatorów elektrolitycznych + kondensatory foliowe MKP 0,33 µF (WIMA) ograniczające zakłócenia impulsowe
Zaciski i przyłącza
-
Wejście AC / odczepy: listwa górna z wieloma pozycjami do konfiguracji napięcia pierwotnego
-
Wyjście DC: listwy zaciskowe pomarańczowe na froncie, oznaczone „+ / –”
-
Uziemienie (PE): śruba z przewodem zielono-żółtym, obowiązkowe podłączenie do ramy zasilacza
Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
