Prąd: 2.5 A
Moc wyjściowa: 60 W
bez adaptera szyny DIN
Zasilacze transformatorowe spełniają wymogi (EN 61000-3-2) dla prądów harmonicznych.
Położenie montażowe na pionowej ścianie dowolne.
Kondensacja niedozwolona
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie 1 strony pierwotnej zewn. | 1,6 A @115 V AC |
| Dobezpieczenie 2 strony pierwotnej zewn. | 0,8 A @230 V AC |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 115 V |
| Napięcie wejściowe 1 AC min. | 105 V |
| Napięcie wejściowe 1 AC maks. | 125 V |
| Napięcie wejściowe 2 AC | 230 V |
| Napięcie wejściowe 2 AC min. | 220 V |
| Napięcie wejściowe 2 AC maks. | 240 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,5 A |
Dane elektryczne | Wyjście
| Dobezpieczenie strony wtórnej zewn. | 7,5 A |

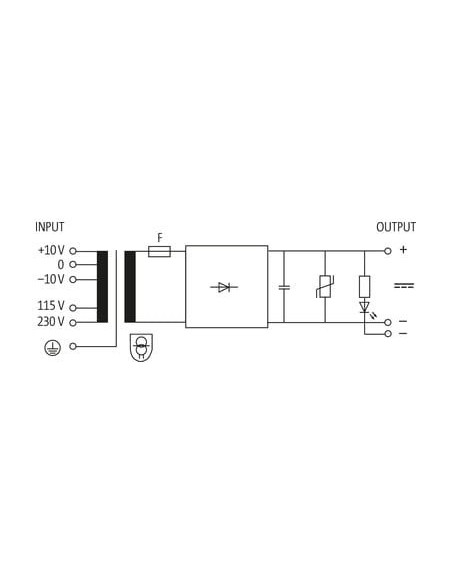

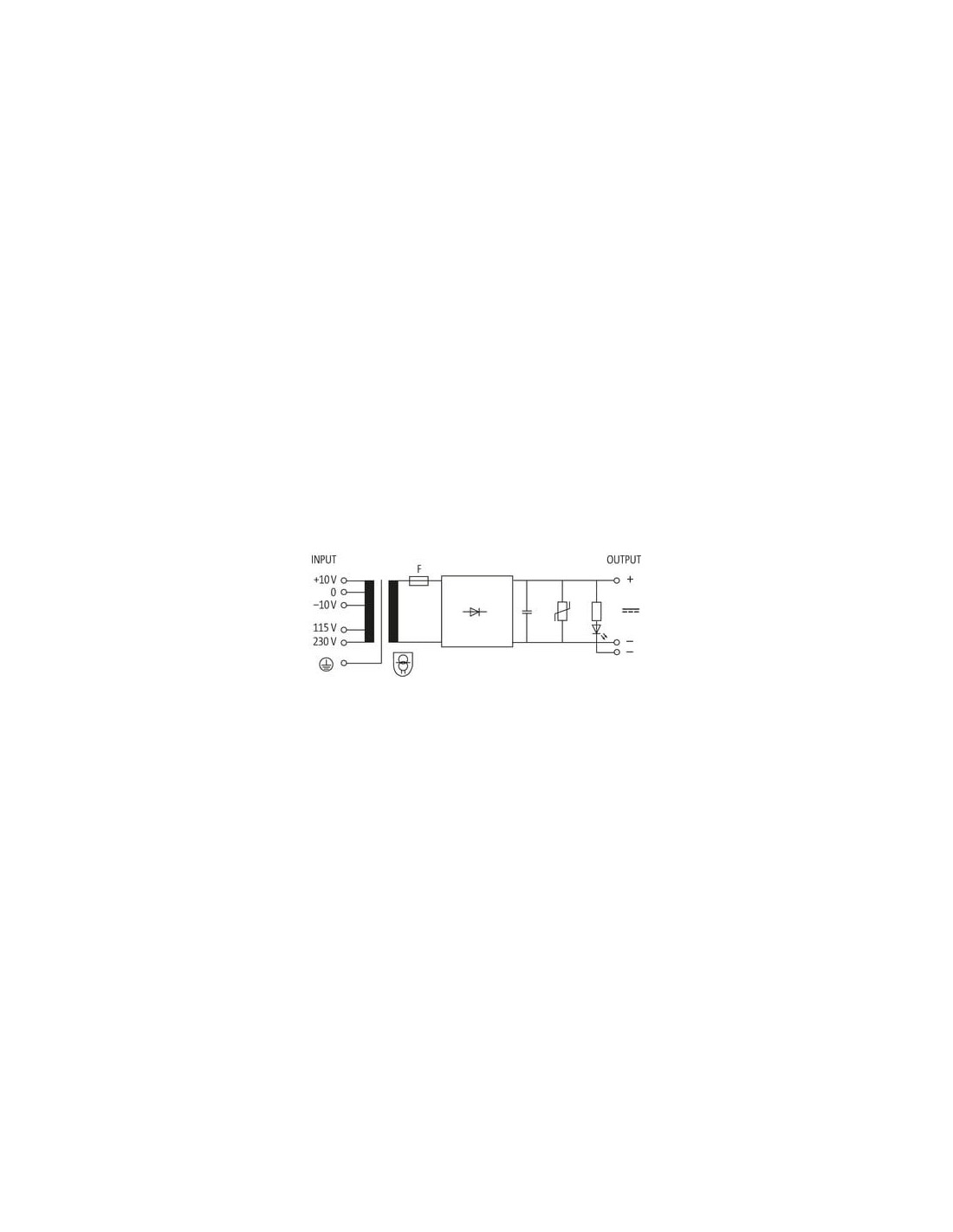

| Obwód wyjściowy | Kondensator wygładzający, LED, VDR |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 3 A |
| Typ konstrukcyjny bezpiecznika wtórnego | Bezpiecznik płaski FKS |
| Falowość resztkowa maks. | 5 % |

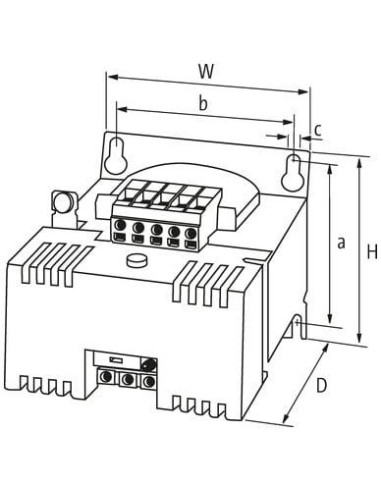

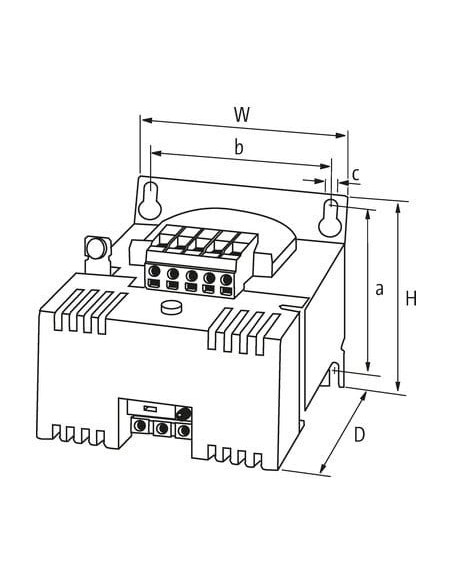

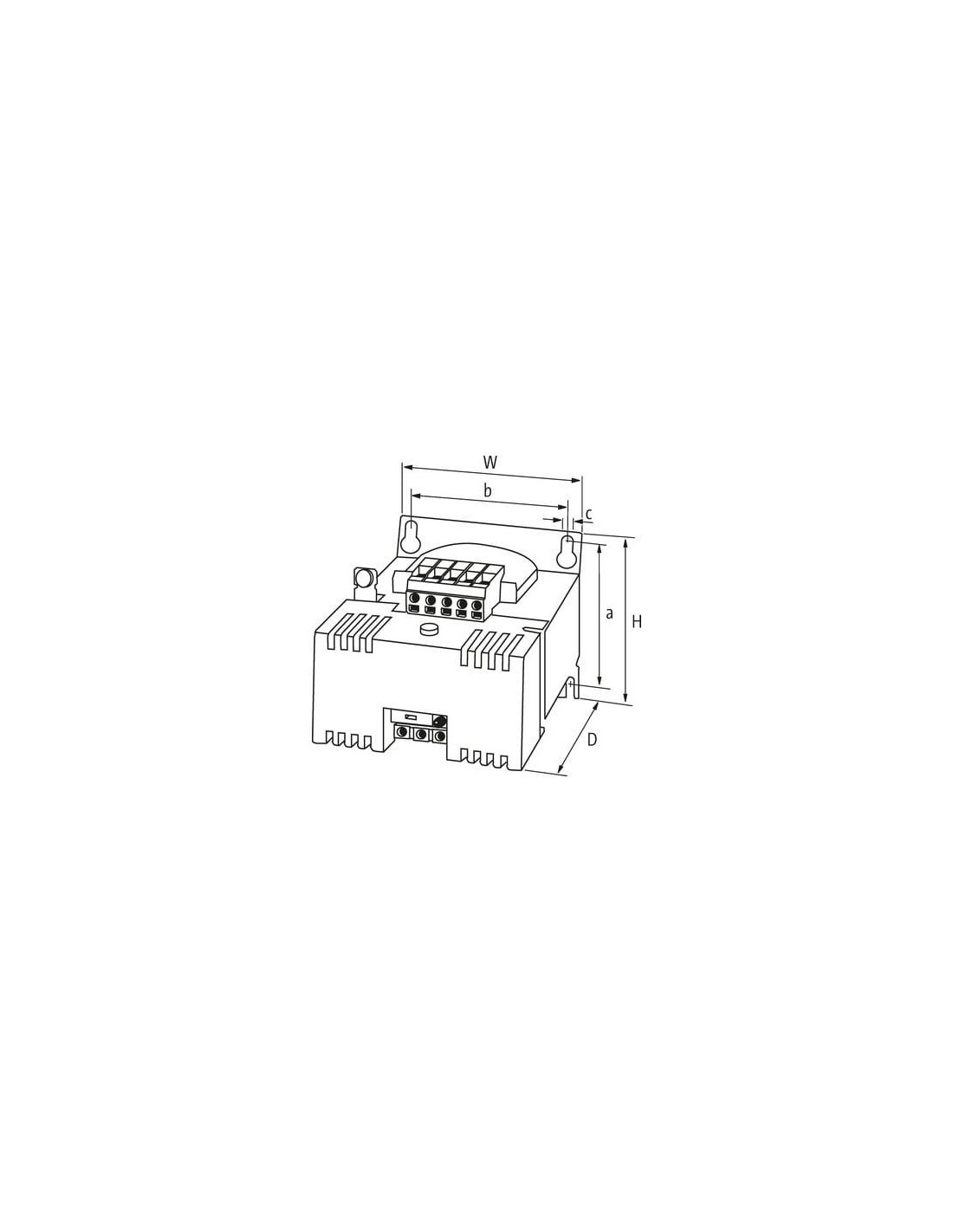

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 65,5 mm |
| Wymiar mocowania b | 64 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 83 mm |
| Szerokość | 84 mm |
| Głębokość | 124 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Norma produktu | EN 61558-2-6, EN 62041 category I |
| EMC | EN 55011 B, EN 61000-3-2 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 2 | - |
| PIN 3 | - |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | + 10 V |
| PIN 3 | - 10 V |
| PIN 4 | 115 V |
| PIN 5 | 230 V |
