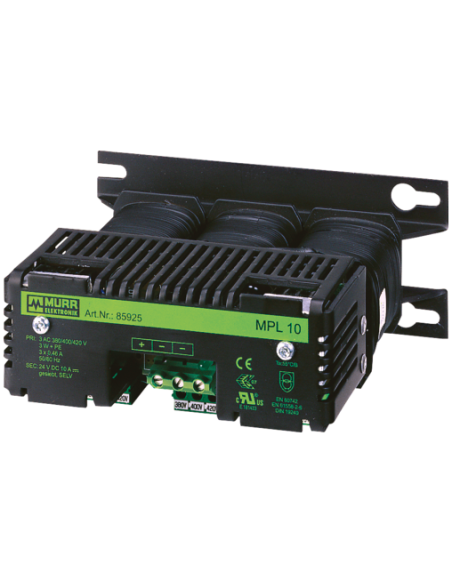

The MPL series comprises three-phase power supplies/rectified power supply units, incorporating safety isolating transformers, with protection class I and protection degree IP20 for general use in industrial applications.
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie 1 strony pierwotnej zewn. | 4 A |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe AC | 400 V |
| Napięcie wejściowe AC min. | 380 V |
| Napięcie wejściowe AC maks. | 420 V |
| Prąd wejściowy AC (3-fazowy) | 3,1 A |
| Liczba faz wejścia | 3 |
| Sprawność | 78 % |
Dane elektryczne | Wyjście
| Dobezpieczenie strony wtórnej zewn. | 60 A |
| Obwód wyjściowy | Kondensator wygładzający, LED, VDR |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 60 A |
| Charakterystyka dobezpieczenia wtórnego | zwłoczny |
| Falowość resztkowa maks. | 2 % |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |

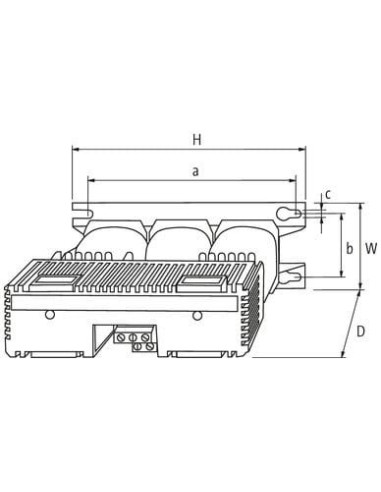

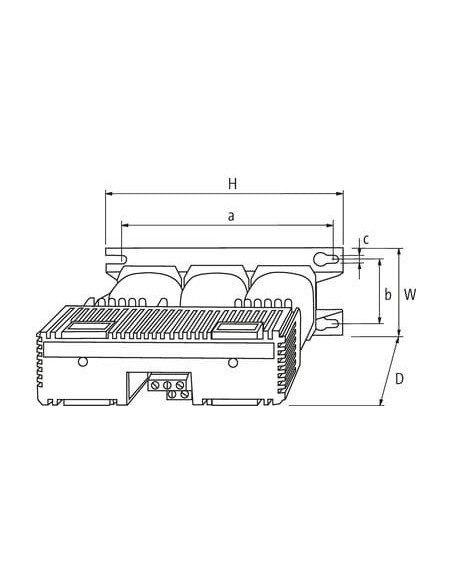

| Wymiar mocowania a | 256,5 mm |
| Wymiar mocowania b | 125 mm |
| Wymiar mocowania c | 7,5 mm |
| Wysokość | 280 mm |
| Szerokość | 151 mm |
| Głębokość | 310 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 55 °C |
| Norma produktu | EN 61558-2-6, EN 62041 category I |
| EMC | EN 55011 B, EN 61000-3-2 |
Zasilacz transformatorowy 3-fazowy MPL 85939 – bezpieczne i stabilne zasilanie do zastosowań przemysłowych
Zasilacz transformatorowy MPL 3-fazowy 85939 to wydajne i niezawodne źródło zasilania prądu stałego, zaprojektowane z myślą o profesjonalnych zastosowaniach przemysłowych. Urządzenie łączy w sobie funkcje trójfazowego transformatora bezpieczeństwa oraz prostownika, co pozwala na bezpieczną konwersję napięcia oraz filtrację napięcia wyjściowego, zapewniając minimalną falowość resztkową. Produkt spełnia rygorystyczne normy bezpieczeństwa i kompatybilności elektromagnetycznej (EMC), co czyni go idealnym wyborem do zastosowań, w których wymagana jest niezawodność i długa żywotność komponentów.
Najważniejsze zalety zasilacza MPL 3-fazowego 85939
- Wysoka wydajność – transformator osiąga sprawność do 78%, co ogranicza straty energii podczas pracy ciągłej.
- Bezpieczeństwo – zastosowanie transformatora bezpieczeństwa w połączeniu z zabezpieczeniami typu SELV oraz zwłoczną charakterystyką dobezpieczenia po stronie pierwotnej i wtórnej gwarantuje ochronę użytkowników i podłączonych urządzeń.
- Zgodność z normami – urządzenie spełnia normy EN 61558-2-6 oraz EN 62041, a także wymagania EMC wg EN 55011 B oraz EN 61000-3-2.
- Uniwersalność zastosowania – napięcie wejściowe w szerokim zakresie 380-420 V AC pozwala na pracę w różnych instalacjach trójfazowych.
- Solidna konstrukcja – wykonany w obudowie o stopniu ochrony IP20, z przemyślanym systemem montażowym typu "Schlüssellochaufhängung", co umożliwia szybką instalację w rozdzielniach lub szafach przemysłowych.
Zastosowania zasilacza transformatorowego MPL 3-fazowego 85939
Zasilacz MPL 85939 jest rekomendowany do zastosowań w automatyce przemysłowej, sterowaniu maszynami, systemach transportu wewnętrznego, liniach produkcyjnych, a także do zasilania układów kontroli oraz instalacji niskonapięciowych, gdzie kluczowa jest stabilność napięcia wyjściowego 24 V DC. Dzięki możliwości obsługi dużych prądów (do 60 A) sprawdzi się również przy zasilaniu rozbudowanych systemów LED, siłowników czy urządzeń wymagających dużej mocy.
Budowa i warunki pracy zasilacza MPL 85939

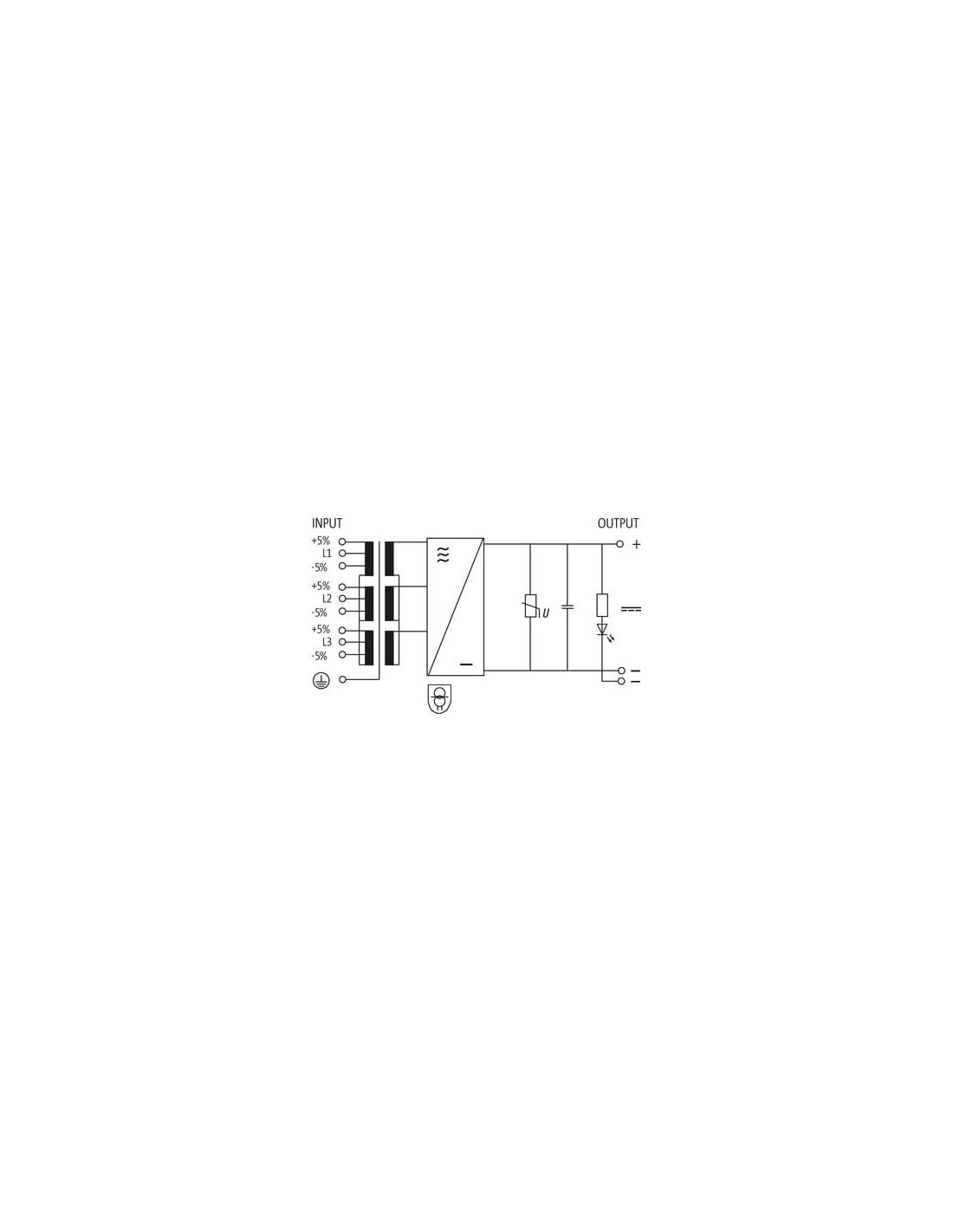

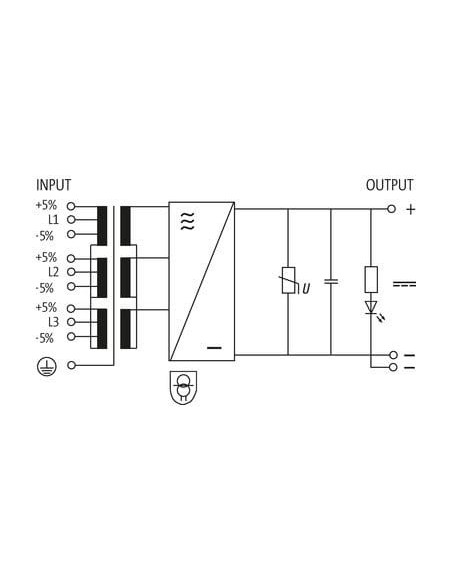

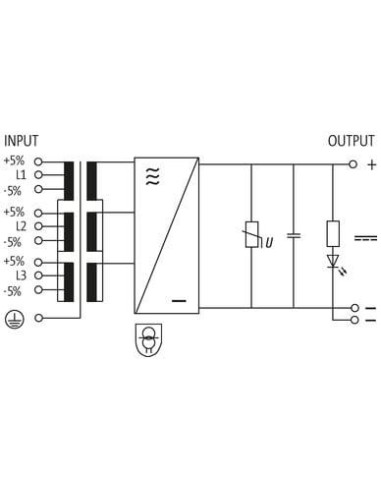

Elementy układu, takie jak prostownik, kondensator wygładzający, wskaźnik LED oraz zabezpieczenie warystorowe (VDR), zapewniają stabilność napięcia wyjściowego oraz ochronę przed przepięciami. Urządzenie może pracować w szerokim zakresie temperatur od -20°C do +55°C, co umożliwia montaż w wymagającym otoczeniu przemysłowym.
Kompaktowe wymiary oraz łatwy system mocowania pozwalają na wygodną integrację z istniejącą infrastrukturą. Wysoka niezawodność i trwałość sprawiają, że zasilacz transformatorowy MPL 3-fazowy 85939 jest chętnie wybierany przez profesjonalistów poszukujących sprawdzonych rozwiązań w energoelektronice i automatyce.
Cechy użytkowe i typowe obszary zastosowań
- Wsparcie dla systemów sterowania i automatyki
- Zasilanie paneli operatorskich i czujników
- Stabilizacja zasilania urządzeń elektrycznych
- Systemy sygnalizacyjne i oświetleniowe w przemyśle
- Bezpieczne zasilanie układów elektronicznych wymagających separacji galwanicznej
Dzięki odpowiedniej ochronie, solidnej konstrukcji i wszechstronnemu zastosowaniu, zasilacz transformatorowy MPL 3-fazowy 85939 stanowi niezawodne źródło zasilania w najbardziej wymagających aplikacjach przemysłowych.
