Dostępny
Prąd: 2.5 A
Moc wyjściowa: 60 W
Zasilacze transformatorowe spełniają wymogi (EN 61000-3-2) dla prądów harmonicznych.
Kondensacja niedozwolona
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie 1 strony pierwotnej zewn. | 0,8 A @230 V AC |
| Dobezpieczenie 2 strony pierwotnej zewn. | 5 A @400 V AC |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 2 AC | 400 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,5 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,28 A |
Dane elektryczne | Wyjście
| Dobezpieczenie strony wtórnej zewn. | 7,5 A |

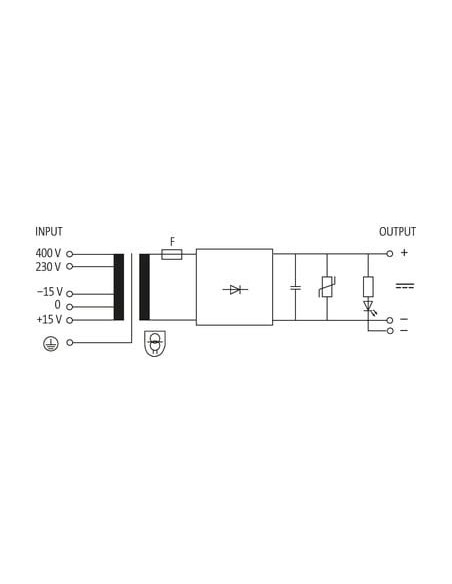

| Obwód wyjściowy | Kondensator wygładzający, LED, VDR |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 3 A |
| Typ konstrukcyjny bezpiecznika wtórnego | Bezpiecznik płaski FKS |
| Falowość resztkowa maks. | 5 % |

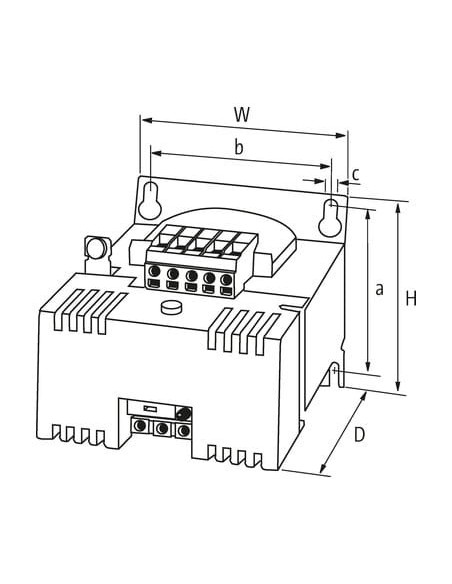

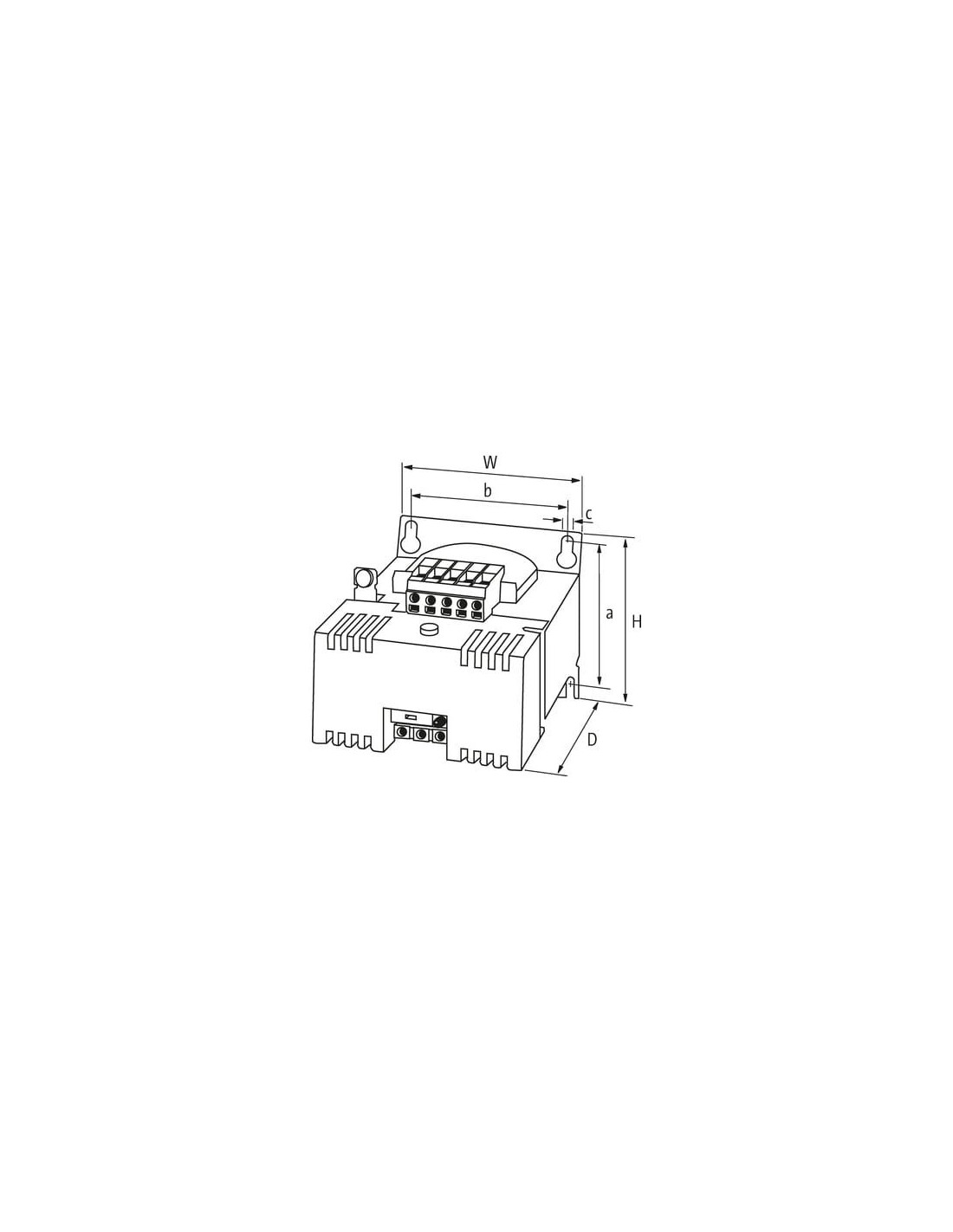

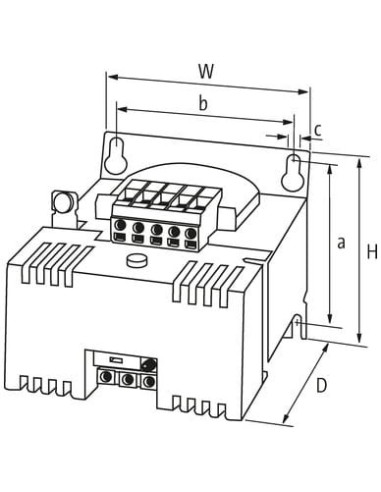

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 65,5 mm |
| Wymiar mocowania b | 64 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 83 mm |
| Szerokość | 84 mm |
| Głębokość | 124 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Norma produktu | EN 61558-2-6, EN 62041 category I |
| EMC | EN 55011 B, EN 61000-3-2 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 2 | - |
| PIN 3 | - |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | + 15 V |
| PIN 3 | - 15 V |
| PIN 4 | 230 V |
| PIN 5 | 400 V |

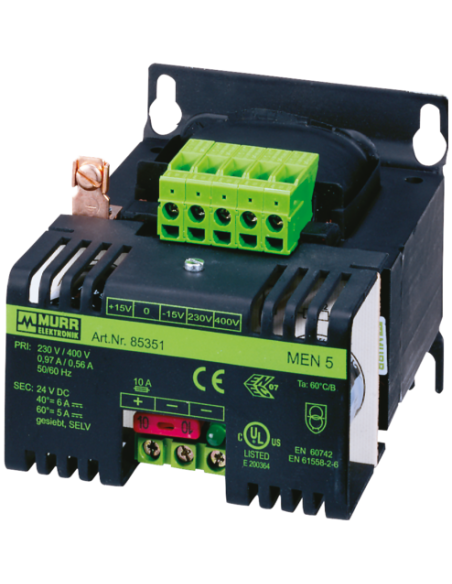

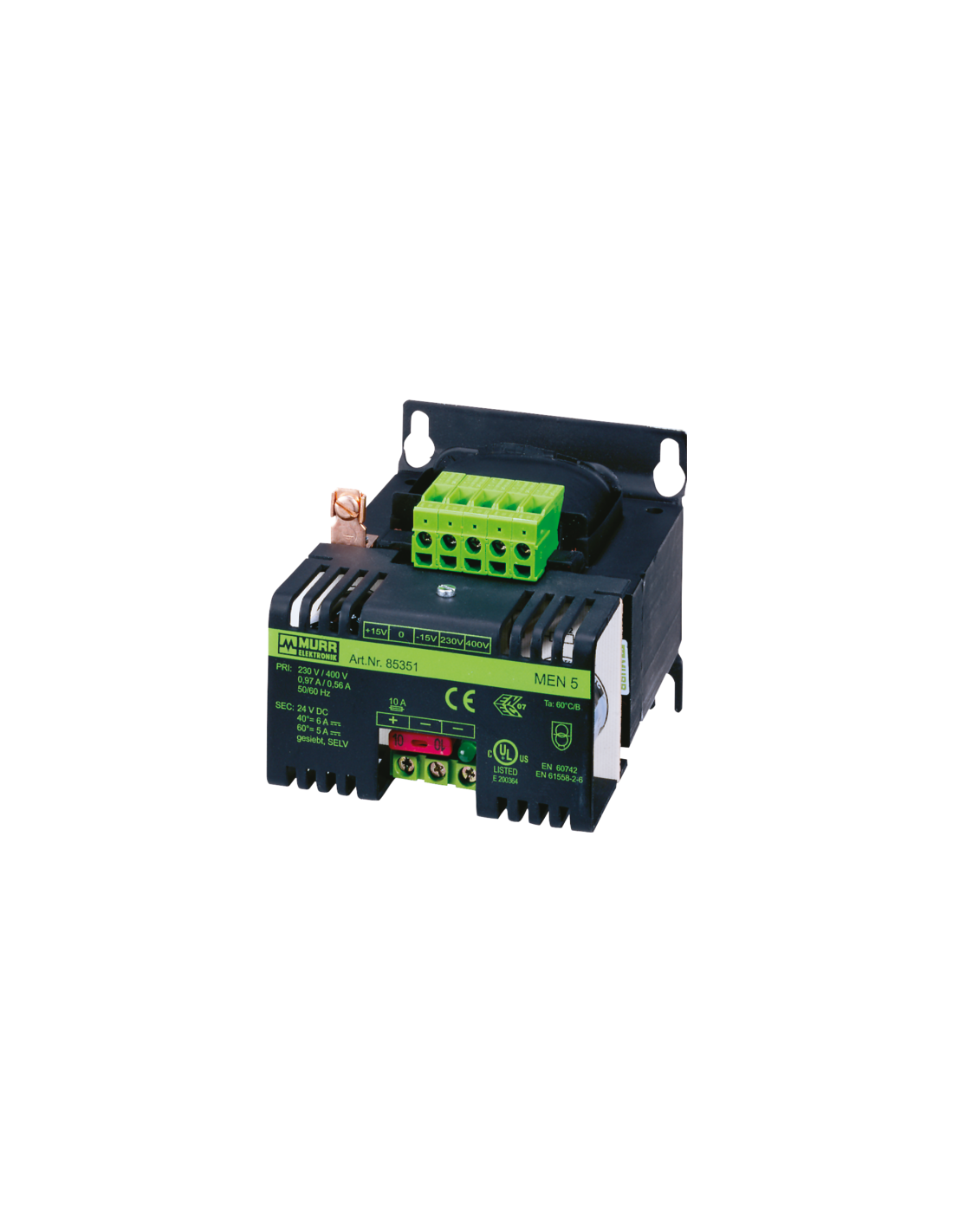

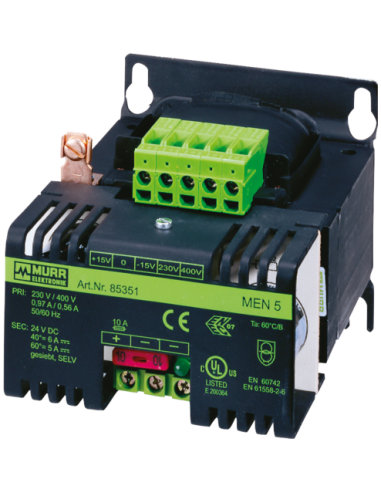

Zasilacz transformatorowy MEN 1/2-fazowy Murrelektronik 85350 – niezawodne zasilanie i ochrona Twoich urządzeń
Zasilacz transformatorowy MEN 1/2-fazowy 85350 firmy Murrelektronik to wysokiej jakości urządzenie przeznaczone do konwersji napięcia dla różnych aplikacji przemysłowych i automatyki. Dzięki swojej uniwersalności znajduje zastosowanie w szafach sterowniczych, systemach bezpieczeństwa, instalacjach maszynowych oraz w systemach automatyki budynkowej.
Podstawowe zalety zasilacza MEN 1/2-fazowego 85350
- Niezawodność zasilania – Zasilacz zapewnia ciągłe i stabilne napięcie na wyjściu, eliminując ryzyko zakłóceń w pracy podłączonych urządzeń.
- Bezpieczeństwo użytkowania – Klasa bezpieczeństwa SELV gwarantuje ochronę przed porażeniem prądem, co jest niezwykle istotne w środowiskach przemysłowych.
- Wielofazowe wejście – Obsługa napięcia wejściowego 230 V lub 400 V AC umożliwia szerokie zastosowanie zasilacza w różnych instalacjach.
- Odporność na trudne warunki – Zakres temperatury pracy od -20°C do 60°C pozwala na stosowanie zasilacza w wymagających środowiskach przemysłowych.
- Spełnienie norm EMC – Zgodność z normami EN 61000-3-2, EN 55011 B oraz EN 61558-2-6 zapewnia kompatybilność elektromagnetyczną i bezpieczeństwo eksploatacji.
- Łatwość montażu – Dzięki opcji mocowania typu Schlüssellochaufhängung oraz kompaktowym wymiarom, urządzenie można szybko zamontować w szafach sterowniczych lub na płytach montażowych.
Możliwości wykorzystania i typowe zastosowania zasilacza transformatorowego 85350
Zasilacz transformatorowy Murrelektronik MEN 1/2-fazowy 85350 znajduje zastosowanie w wielu obszarach przemysłowych i komercyjnych. Przykładowe wykorzystanie to:
- Zasilanie sterowników PLC
- Zasilanie elementów automatyki przemysłowej
- Systemy bezpieczeństwa oraz sygnalizacji
- Układy napędowe i systemy pomiarowe
- Szafy rozdzielcze i sterownicze w halach produkcyjnych
- Systemy monitoringu oraz automatyki budynkowej
Główne cechy techniczne zasilacza MEN 1/2-fazowego Murrelektronik 85350
Maksymalny prąd wyjściowy: 2,5 A
Moc wyjściowa: 60 W
Napięcie wyjściowe: 24 V DC
Wejście: 230 V AC lub 400 V AC, z zabezpieczeniem wejściowym
Falowość resztkowa: max 5%
Obwód wyjściowy: kondensator wygładzający, LED, VDR
Mocowanie: otwory typu „keyhole” ułatwiają szybki montaż
Stopień bezpieczeństwa: SELV – bezpieczne napięcie wyjściowe
Złącza: wygodne w użyciu zaciski śrubowe SK
Temperatura pracy: od -20°C do 60°C
Konstrukcja i wytrzymałość mechaniczna
Solidna konstrukcja oraz kompaktowe wymiary (wysokość: 83 mm, szerokość: 84 mm, głębokość: 124 mm) umożliwiają łatwy montaż nawet w ograniczonych przestrzeniach. Zastosowanie wysokiej jakości materiałów oraz elementów chroniących przed przepięciami prowadzi do długotrwałej i bezpiecznej eksploatacji urządzenia.
Zabezpieczenia i standardy
Zasilacz transformatorowy MEN 1/2-fazowy 85350 został wyposażony w zewnętrzne bezpieczniki oraz zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe. Urządzenie posiada certyfikaty CE i UL oraz spełnia wymagane normy, co czyni je idealnym rozwiązaniem do zastosowań przemysłowych wymagających wysokiego poziomu bezpieczeństwa i niezawodności.
