Prąd: 1 A
Moc wyjściowa: 24 W
Zasilacze transformatorowe spełniają wymogi (EN 61000-3-2) dla prądów harmonicznych.
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie 1 strony pierwotnej zewn. | 0,4 A @230 V AC |
| Dobezpieczenie 2 strony pierwotnej zewn. | 25 A @400 V AC |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 1 AC min. | 195,5 V |
| Napięcie wejściowe 1 AC maks. | 264,5 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe 2 AC min. | 340 V |
| Napięcie wejściowe 2 AC maks. | 460 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,25 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,145 A |
Dane elektryczne | Wyjście
| Dobezpieczenie strony wtórnej zewn. | 3 A |

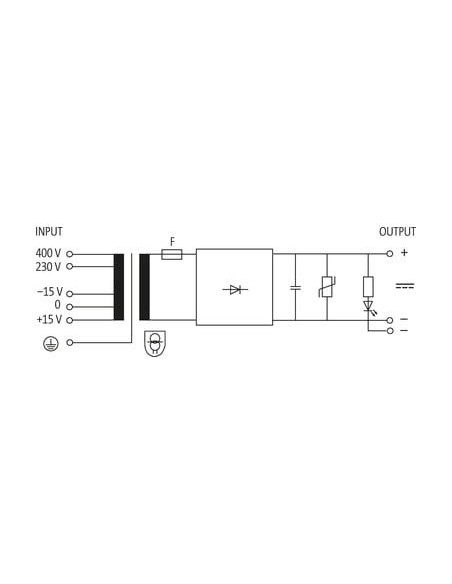

| Obwód wyjściowy | Kondensator wygładzający, LED, VDR |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 1,5 A |
| Typ konstrukcyjny bezpiecznika wtórnego | Bezpiecznik płaski FKS |
| Falowość resztkowa maks. | 5 % |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |

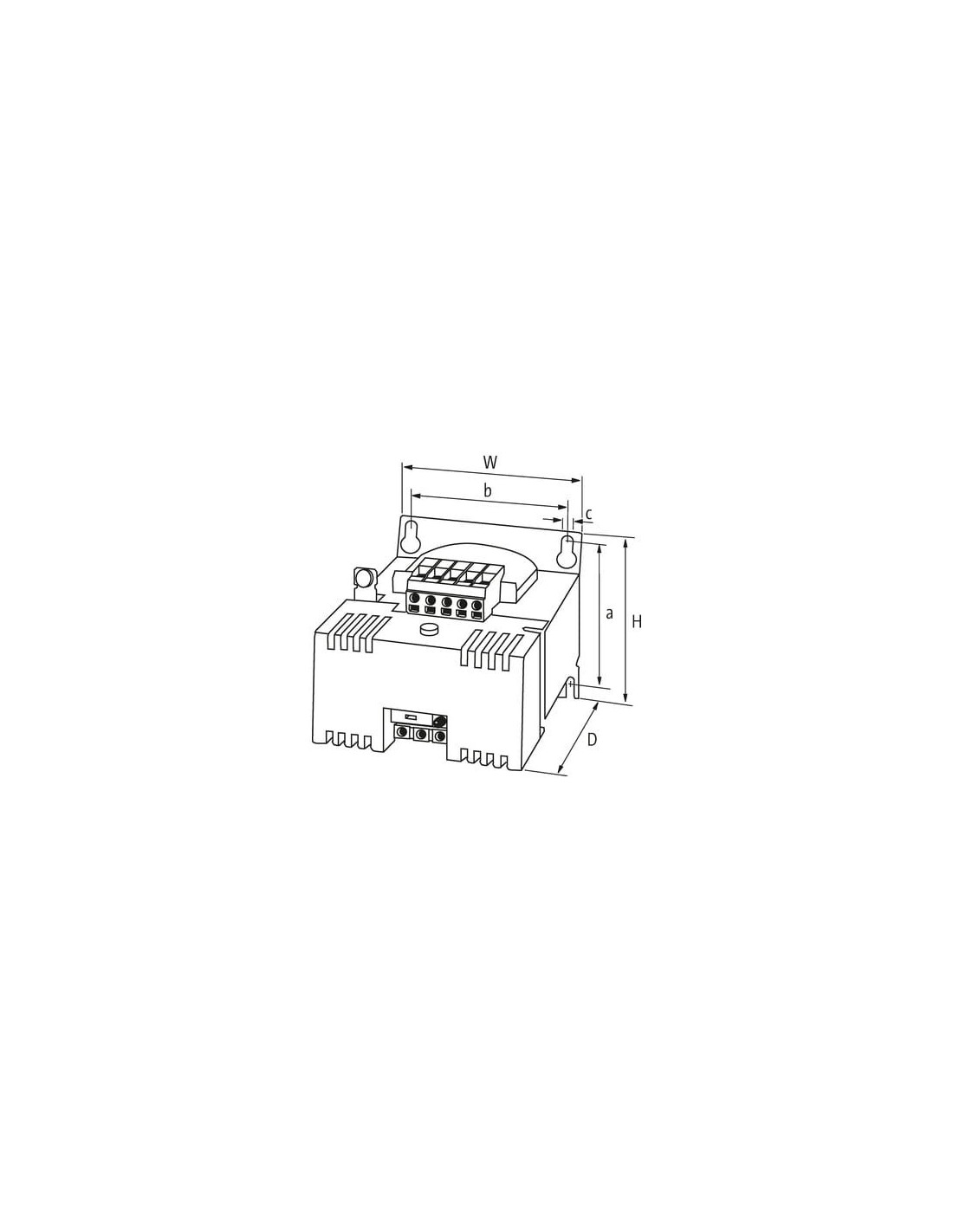

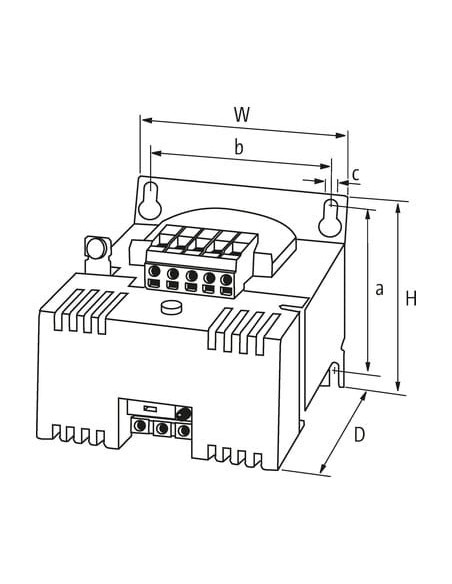

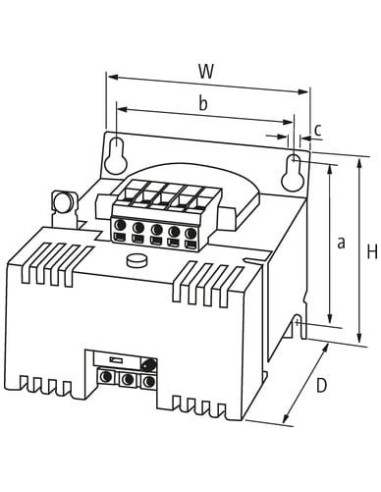

| Wymiar mocowania a | 47,5 mm |
| Wymiar mocowania b | 56 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 64 mm |
| Szerokość | 78 mm |
| Głębokość | 120 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Norma produktu | EN 61558-2-6, EN 62041 category I |
| EMC | EN 55011 B, EN 61000-3-2 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 2 | - |
| PIN 3 | - |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | + 15 V |
| PIN 3 | - 15 V |
| PIN 4 | 230 V |
| PIN 5 | 400 V |

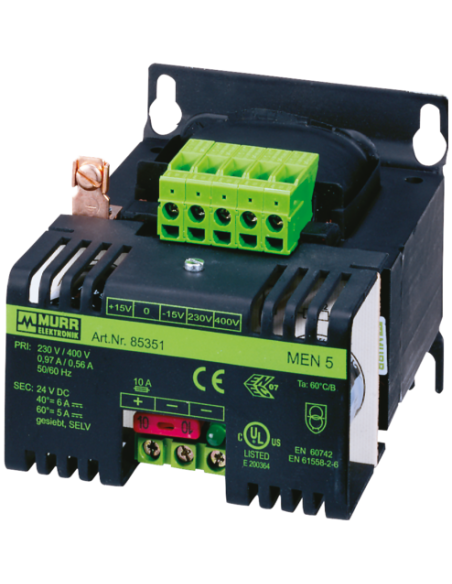

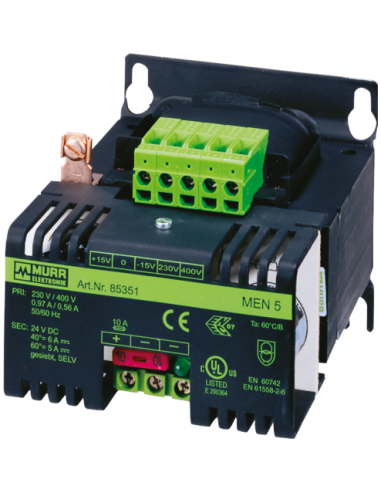

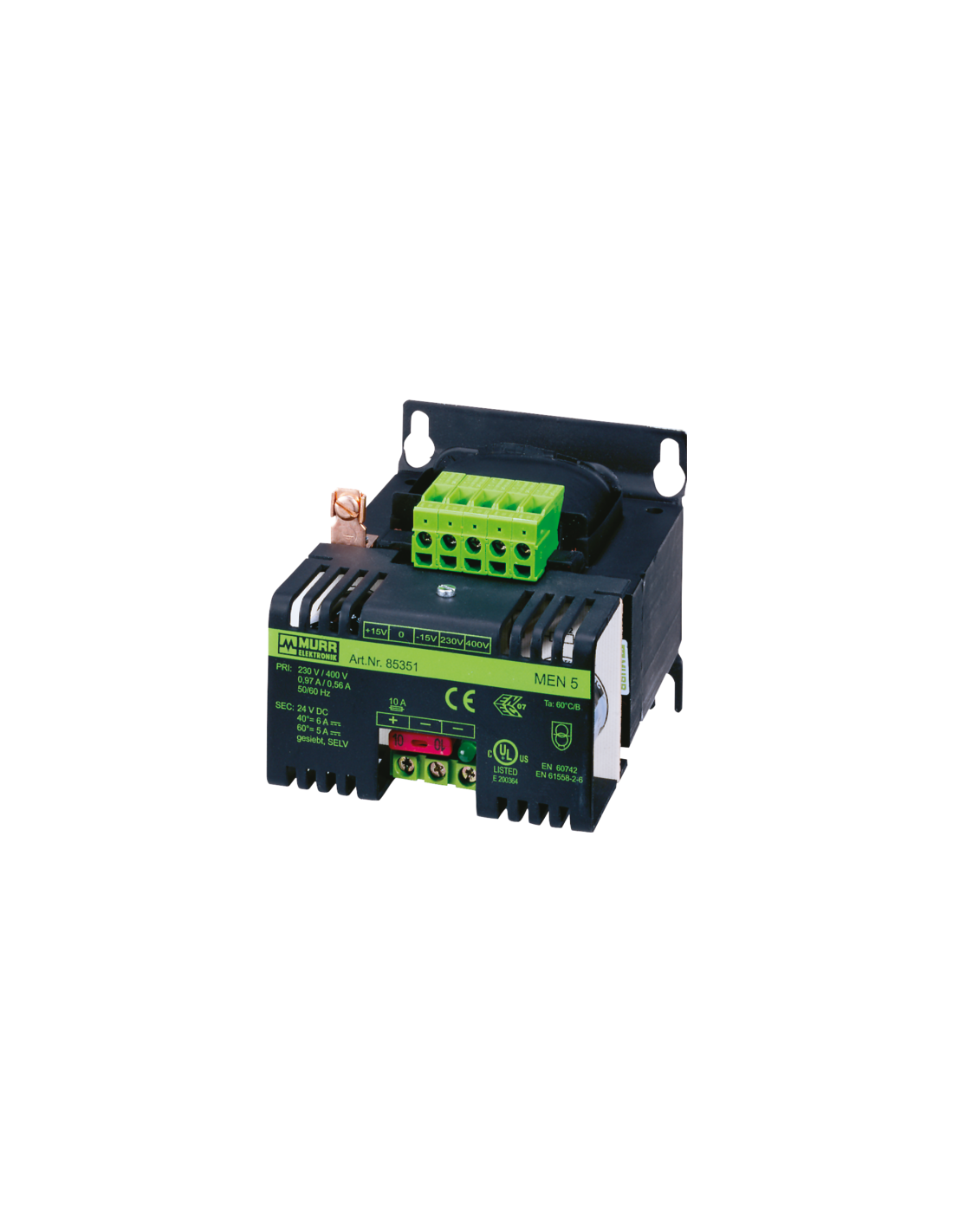

Zasilacz transformatorowy MEN 1/2-fazowy 24V 24W – Kod produktu: 85349
Zasilacz transformatorowy MEN 1/2-fazowy 85349 to wysokiej klasy urządzenie, zaprojektowane do zasilania różnorodnych systemów automatyki przemysłowej, sterowania oraz układów elektronicznych. Szeroki zakres napięcia wejściowego (230 V / 400 V AC) oraz stabilne wyjście 24 V DC sprawiają, że produkt doskonale sprawdza się zarówno w zakładach przemysłowych, jak i w systemach automatyki budynkowej.
Kluczowe cechy zasilacza MEN 1/2-fazowego 24V
- Wysoka niezawodność – zastosowanie kondensatora wygładzającego oraz wbudowanych zabezpieczeń gwarantuje bezpieczną i stabilną pracę zasilacza w każdych warunkach.
- Zgodność z normami bezpieczeństwa – produkt spełnia wymagania norm EN 61000-3-2, EN 61558-2-6 oraz EN 62041, co zapewnia bezproblemową integrację z instalacjami przemysłowymi.
- Elastyczne możliwości montażu – obudowa wyposażona w uchwyty do montażu typu Schlüssellochaufhängung umożliwia szybką i wygodną instalację w rozdzielniach oraz szafach sterowniczych.
- Bezpieczna eksploatacja – wysoka klasa bezpieczeństwa SELV oraz system zabezpieczeń po stronie pierwotnej i wtórnej chronią urządzenie oraz zasilane odbiorniki.
- Szeroki zakres temperatur pracy – zasilacz może pracować w środowiskach o temperaturze od -20°C do +60°C, co czyni go odpowiednim do zastosowań w trudnych warunkach przemysłowych.
Typowe zastosowania zasilacza MEN 1/2-fazowego
- Zasilanie układów automatyki przemysłowej oraz sterowników PLC.
- Integracja w systemach bezpieczeństwa oraz alarmowych.
- Użycie w systemach oświetleniowych LED, panelach HMI oraz systemach kontroli dostępu.
- Stabilne zasilanie czujników, siłowników oraz urządzeń wykonawczych.
- Stacje rozdzielcze energii oraz układy monitoringu.
Zalety zasilacza transformatorowego 24V 1/2-fazowego 85349
Prosta instalacja dzięki przejrzystym oznaczeniom zacisków oraz wygodnym zaciskom śrubowym SK. Możliwość podłączenia do sieci jednofazowej lub dwufazowej znacząco zwiększa elastyczność zastosowań.
Niski poziom zakłóceń elektromagnetycznych – zgodność z normą EN 55011 B umożliwia stosowanie zasilacza również w otoczeniu wymagającym minimalizacji zakłóceń EMC.
Budowa i ergonomia zasilacza MEN 1/2-fazowego
Konstrukcja z wytrzymałych materiałów zapewnia odporność na uszkodzenia mechaniczne oraz działanie niekorzystnych czynników środowiskowych. Przemyślany układ zacisków ułatwia szybkie podłączenie przewodów zasilających oraz odbiorników energii.
Urządzenie posiada wielobiegunowe wyjścia i wejścia, co umożliwia elastyczne podłączenie zarówno do instalacji jednofazowych, jak i dwufazowych. Obudowa o wymiarach 78 x 120 x 64 mm doskonale pasuje do standardowych szaf rozdzielczych.
Dlaczego warto wybrać zasilacz 24V DC MEN 1/2-fazowy?
- Uniwersalność zastosowań i kompatybilność z szeroką gamą urządzeń automatyki.
- Wytrzymałość i niezawodność pracy nawet w wymagających warunkach przemysłowych.
- Zabezpieczenia zewnętrzne i wewnętrzne, które chronią zarówno instalację, jak i odbiorniki.
- Szybka identyfikacja i podłączenie dzięki czytelnej dokumentacji oraz przejrzystym zaciskom.
Zasilacz transformatorowy MEN 1/2-fazowy 85349 to profesjonalne rozwiązanie dla firm i instalatorów ceniących jakość, bezpieczeństwo oraz szeroką funkcjonalność w zakresie zasilania układów automatyki i elektroniki przemysłowej.
