Prąd: 10 A
Moc wyjściowa: 240 W
Zasilacze transformatorowe spełniają wymogi (EN 61000-3-2) dla prądów harmonicznych.
Kondensacja niedozwolona
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie 1 strony pierwotnej zewn. | 3,15 A @230 V AC |
| Dobezpieczenie 2 strony pierwotnej zewn. | 1,6 A @400 V AC |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 1 AC min. | 195,5 V |
| Napięcie wejściowe 1 AC maks. | 264,5 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe 2 AC min. | 340 V |
| Napięcie wejściowe 2 AC maks. | 460 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 1,7 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,97 A |
Dane elektryczne | Wyjście
| Dobezpieczenie strony wtórnej zewn. | 20 A |

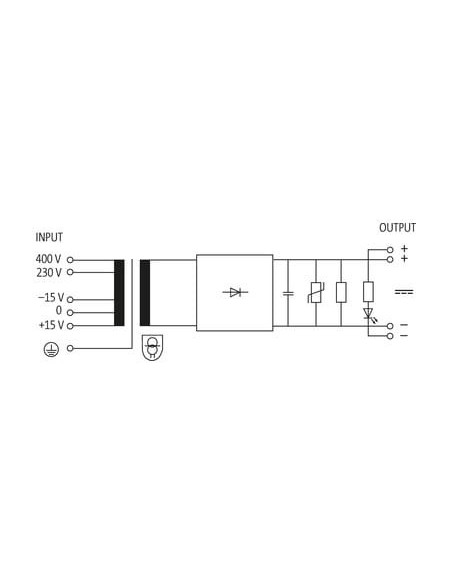

| Obwód wyjściowy | Kondensator wygładzający, LED, VDR |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 12 A |
| Typ konstrukcyjny bezpiecznika wtórnego | Bezpiecznik płaski FKS |
| Falowość resztkowa maks. | 5 % |

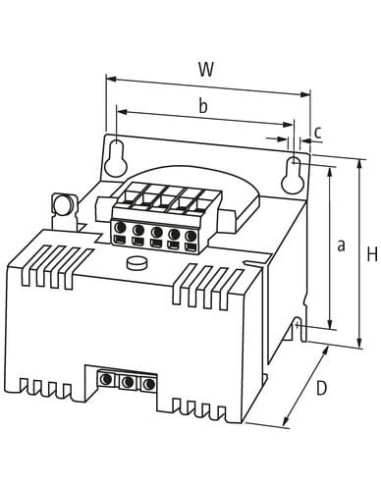

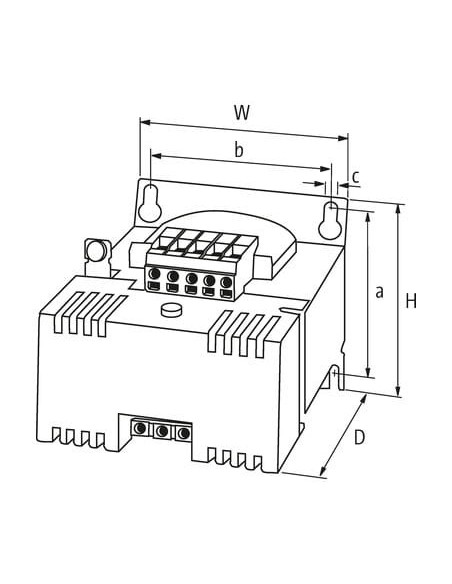

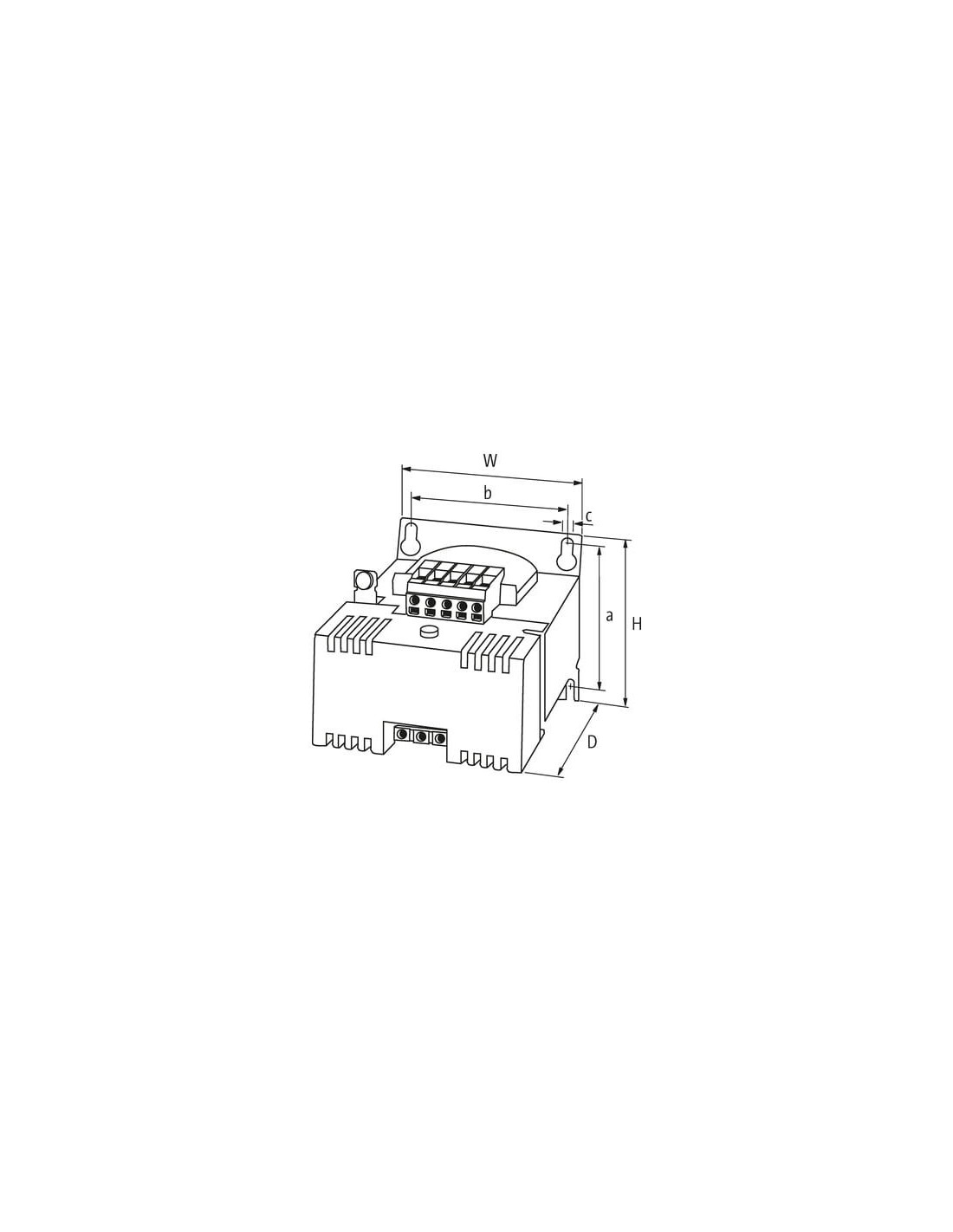

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 94,5 mm |
| Wymiar mocowania b | 90 mm |
| Wymiar mocowania c | 5,8 mm |
| Wysokość | 112,5 mm |
| Szerokość | 120 mm |
| Głębokość | 160 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Norma produktu | EN 61558-2-6, EN 62041 category I |
| EMC | EN 55011 B, EN 61000-3-2 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 2 | - |
| PIN 3 | - |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | + 15 V |
| PIN 3 | - 15 V |
| PIN 4 | 230 V |
| PIN 5 | 400 V |
Zasilacz transformatorowy MEN 1/2-fazowy 85352 – Stabilne zasilanie do wymagających aplikacji
Zasilacz transformatorowy MEN 1/2-fazowy 85352 to wysokiej klasy urządzenie przeznaczone do zasilania różnorodnych systemów automatyki, sterowania oraz urządzeń przemysłowych. Dzięki szerokiemu zakresowi napięcia wejściowego, zasilacz idealnie sprawdza się zarówno w instalacjach jednofazowych, jak i dwufazowych, co czyni go wszechstronnym elementem wyposażenia każdej rozdzielni elektrycznej.
Przeznaczenie i główne zastosowania – Zasilacz transformatorowy 24V
Zasilacz MEN 85352 dedykowany jest do stałego zasilania urządzeń elektronicznych w przemyśle, takich jak sterowniki PLC, panele operatorskie, czujniki, moduły wyjść i wejść oraz systemy sygnalizacji. Jego zastosowanie zapewnia bezpieczną i bezawaryjną pracę kluczowych podzespołów automatyki przemysłowej.
Urządzenie spełnia rygorystyczne normy jakościowe, w tym normę EN 61000-3-2 oraz zapewnia wysoką stabilność napięcia wyjściowego 24V DC.
- Systemy automatyki przemysłowej
- Szafy sterownicze oraz rozdzielnie elektryczne
- Instalacje obiektowe wymagające zasilania SELV
- Aplikacje maszynowe i linie produkcyjne
- Systemy oświetlenia LED, sygnalizacji oraz zasilania awaryjnego
Funkcjonalność i bezpieczeństwo – Zalety zasilacza MEN 85352
Zasilacz wyposażony jest w szereg zabezpieczeń, w tym zewnętrzne zabezpieczenie zarówno strony pierwotnej, jak i wtórnej, zgodność z normami SELV oraz trwałą obudowę wykonaną z odpornych materiałów. Urządzenie może pracować w szerokim zakresie temperatur (-20°C do +60°C), co gwarantuje stabilność działania nawet w trudnych warunkach przemysłowych.
- Pewne działanie w szerokim zakresie temperatur – od -20°C do +60°C
- Wysoka moc wyjściowa – 240 W
- Maksymalny prąd wyjściowy do 12 A
- Niskie tętnienia napięcia wyjściowego (do 5%)
- Łatwa integracja dzięki kompaktowej konstrukcji i uniwersalnym zaciskom śrubowym
- Prosta instalacja na szynie dzięki otworom montażowym „Schlüssellochaufhängung”
Profesjonalne wykonanie i kompatybilność – Zasilacz do montażu na szynie
Kompaktowe wymiary (112,5 x 120 x 160 mm) oraz praktyczny układ zacisków umożliwiają łatwy i szybki montaż w standardowych rozdzielnicach. Zasilacz MEN 85352 jest kompatybilny z większością dostępnych na rynku rozwiązań przemysłowych. Urządzenie umożliwia bezproblemowe podłączenie przewodów za pomocą śrubowych zacisków SK i zapewnia wysoki poziom bezpieczeństwa eksploatacji dzięki konstrukcji zgodnej z normami EN 61558-2-6 oraz EN 62041.
Certyfikaty i normy – Gwarancja jakości
Produkt posiada liczne deklaracje zgodności i certyfikaty branżowe, takie jak UL Listed oraz CE, co potwierdza jego niezawodność i bezpieczeństwo użytkowania w aplikacjach przemysłowych oraz systemach automatyki. Zasilacz transformatorowy MEN 1/2-fazowy 85352 spełnia wymagania EMC zgodne z normą EN 61000-3-2.
