Dostępny
Prąd: 5 A
Moc wyjściowa: 120 W
Zasilacze transformatorowe spełniają wymogi (EN 61000-3-2) dla prądów harmonicznych.
Kondensacja niedozwolona
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie 1 strony pierwotnej zewn. | 1,6 A @230 V AC |
| Dobezpieczenie 2 strony pierwotnej zewn. | 1 A @400 V AC |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 1 AC min. | 195,5 V |
| Napięcie wejściowe 1 AC maks. | 264,5 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe 2 AC min. | 340 V |
| Napięcie wejściowe 2 AC maks. | 460 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,97 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,56 A |
Dane elektryczne | Wyjście
| Dobezpieczenie strony wtórnej zewn. | 10 A |

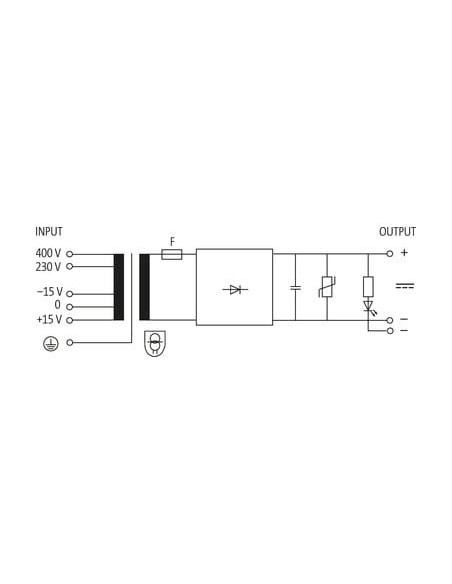

| Obwód wyjściowy | Kondensator wygładzający, LED, VDR |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 6 A |
| Typ konstrukcyjny bezpiecznika wtórnego | Bezpiecznik płaski FKS |
| Falowość resztkowa maks. | 5 % |

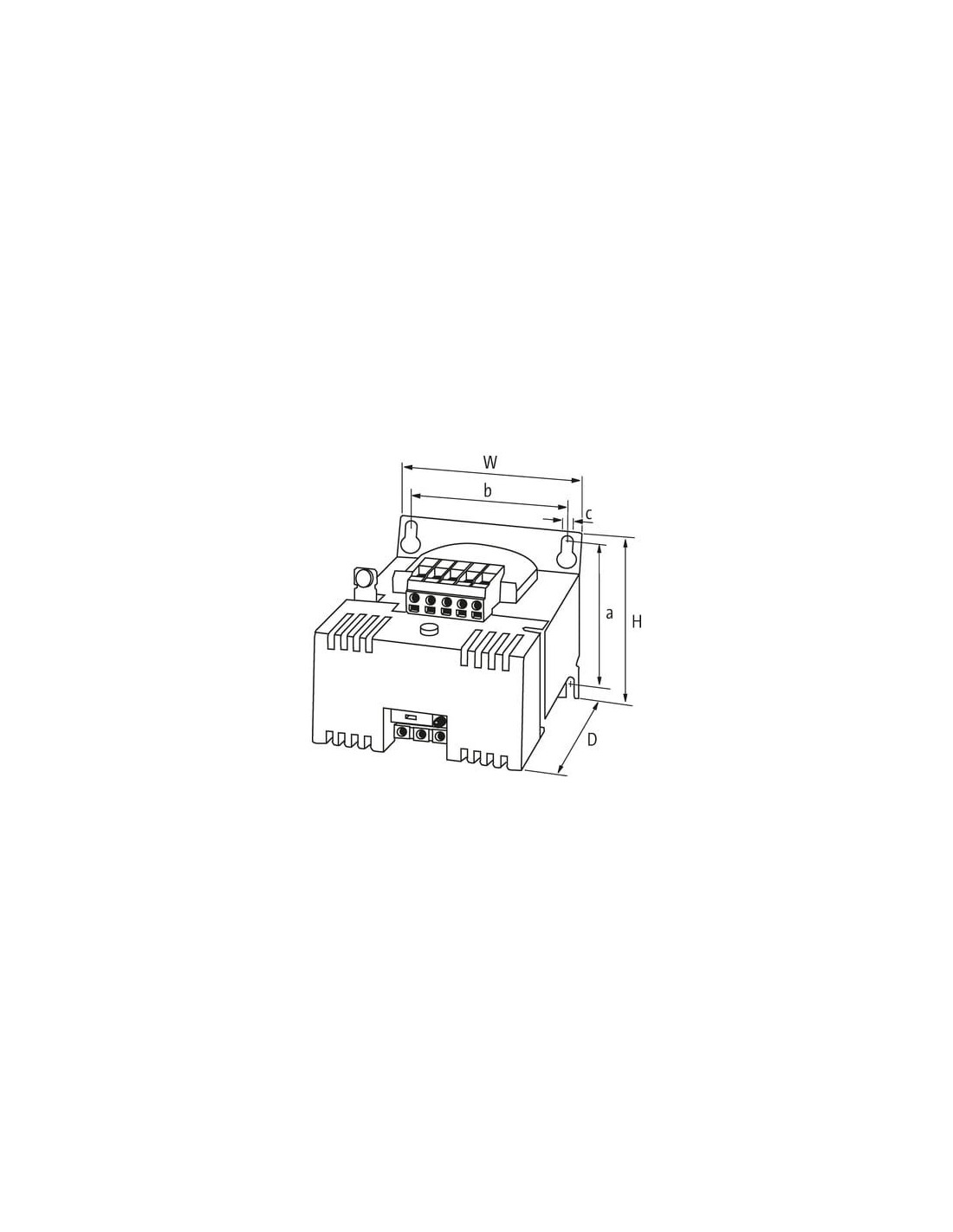

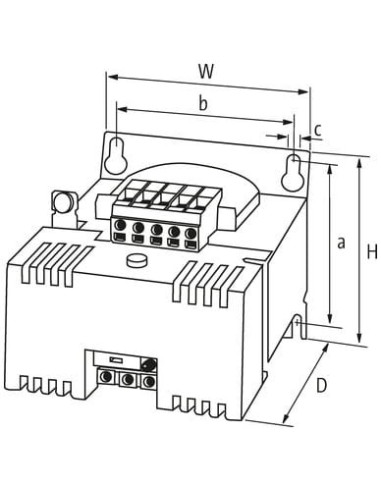

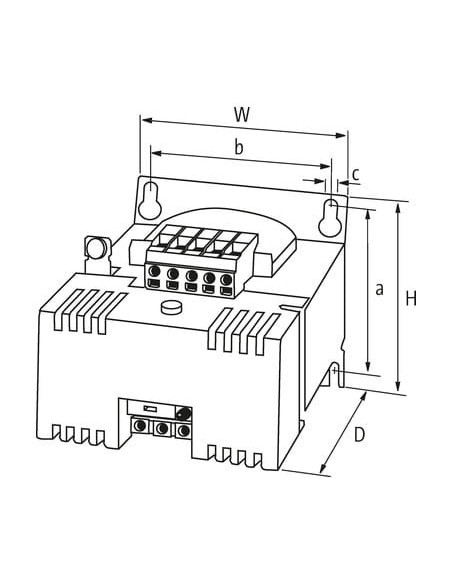

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 75 mm |
| Wymiar mocowania b | 84 mm |
| Wymiar mocowania c | 5,8 mm |
| Wysokość | 95 mm |
| Szerokość | 69 mm |
| Głębokość | 136 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Norma produktu | EN 61558-2-6, EN 62041 category I |
| EMC | EN 55011 B, EN 61000-3-2 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 2 | - |
| PIN 3 | - |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | + 15 V |
| PIN 3 | - 15 V |
| PIN 4 | 230 V |
| PIN 5 | 400 V |

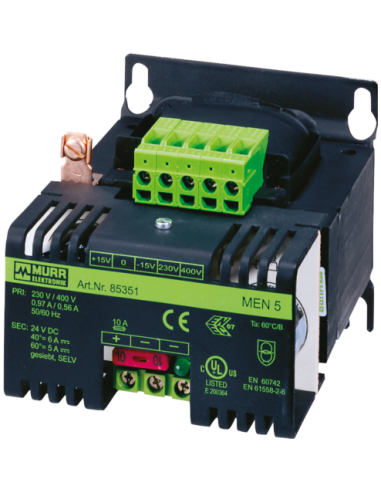

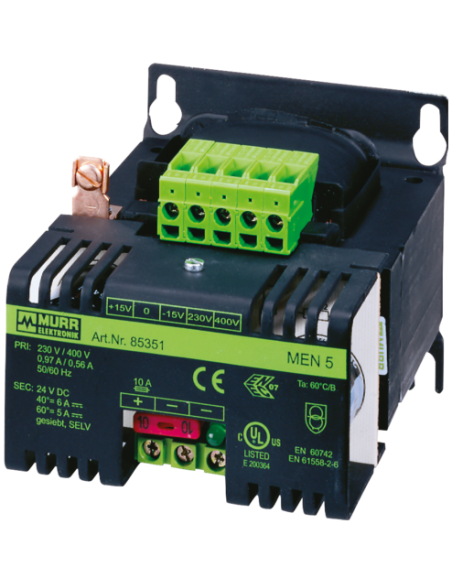

Zasilacz transformatorowy 1/2-fazowy MEN 85351 – niezawodne zasilanie przemysłowe 24V DC
Zasilacz transformatorowy MEN 85351 to wysokiej klasy urządzenie przeznaczone do zastosowań przemysłowych, automatyki oraz budowy maszyn. Wyróżnia się stabilną pracą oraz wysoką sprawnością, zapewniając wysokiej jakości zasilanie prądem stałym o napięciu 24V DC. Dzięki uniwersalnym możliwościom przyłączeniowym, może być wykorzystywany zarówno w instalacjach jednofazowych, jak i trójfazowych (230/400V AC).
Zasilacz 24V do automatyki przemysłowej – zastosowania i cechy
Zasilacz transformatorowy MEN 85351 jest doskonałym wyborem do zasilania systemów sterowania, czujników, modułów wejść/wyjść, przekaźników oraz urządzeń pomiarowych. Spełnia rygorystyczne normy EMC (EN 61000-3-2, EN 55011 B), co umożliwia bezpieczną eksploatację w otoczeniu wymagającym zgodności elektromagnetycznej.
Główne zalety i możliwości wykorzystania:
- Stabilne napięcie wyjściowe 24V DC – idealne do zasilania urządzeń automatyki i elektroniki przemysłowej
- Możliwość pracy z napięciem zasilania 230V lub 400V AC – elastyczność montażu w różnych aplikacjach
- Obudowa z zaciskami śrubowymi – szybki i pewny montaż przewodów
- Zabezpieczenia wejściowe i wyjściowe – wyższe bezpieczeństwo podczas pracy (obwody wtórne wyposażone w płaski bezpiecznik FKS)
- Szeroki zakres temperatur pracy od -20°C do 60°C – niezawodność nawet w wymagających warunkach przemysłowych
- Wskaźnik LED – optyczna sygnalizacja stanu pracy urządzenia
- Niska falowość resztkowa wyjścia – gwarancja jakości zasilania czułych urządzeń elektronicznych
- Kompaktowe wymiary oraz możliwość montażu na płycie za pomocą otworów na klucz
- Spełnienie norm EN 61558-2-6 oraz EN 62041 – potwierdzenie wysokiego poziomu bezpieczeństwa i jakości
Typowe zastosowania zasilacza transformatorowego MEN 85351
MEN 85351 doskonale sprawdza się w:
- Szafach sterowniczych i rozdzielnicach automatyki
- Systemach maszyn produkcyjnych i linii technologicznych
- Instalacjach budowlanych wymagających stabilnego zasilania 24V DC
- Przemysłowych systemach oświetleniowych LED
- Urządzeniach wymagających niezawodnej i bezpiecznej konwersji napięcia
Bezpieczeństwo i standardy zgodności
Bezpieczne napięcie SELV oraz zastosowanie solidnych zabezpieczeń elektrycznych przyczyniają się do wysokiego poziomu ochrony zarówno urządzeń, jak i obsługi technicznej. Produkt posiada liczne certyfikaty jakości oraz zgodność z aktualnymi normami bezpieczeństwa, co czyni go pewnym wyborem dla przemysłu.
Wszystkie parametry montażowe zostały zaprojektowane z myślą o łatwym zainstalowaniu zasilacza zarówno w nowych, jak i modernizowanych aplikacjach.
