The MEN series comprises single-/two-phase power supplies/rectified power supply units, incorporating safety isolating transformers, with protection class I and protection degree IP20 for general use in industrial applications.
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa | SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie 1 strony pierwotnej zewn. | 4 A @230 V AC |
| Dobezpieczenie 2 strony pierwotnej zewn. | 2,5 A @400 V AC |
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 1 AC min. | 195,5 V |
| Napięcie wejściowe 1 AC maks. | 264,5 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe 2 AC min. | 340 V |
| Napięcie wejściowe 2 AC maks. | 460 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 2,8 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1,65 A |
Dane elektryczne | Wyjście
| Obwód wyjściowy | Kondensator wygładzający, LED, VDR |
| Napięcie wyjściowe DC | 24 V |
| Napięcie wyjściowe ustawiane | nie |
| Output current max. | 18 A |
| Falowość resztkowa maks. | 5 % |

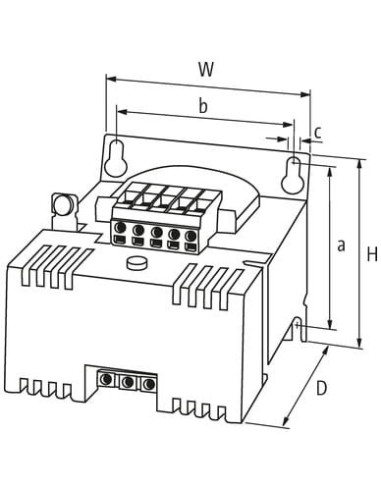

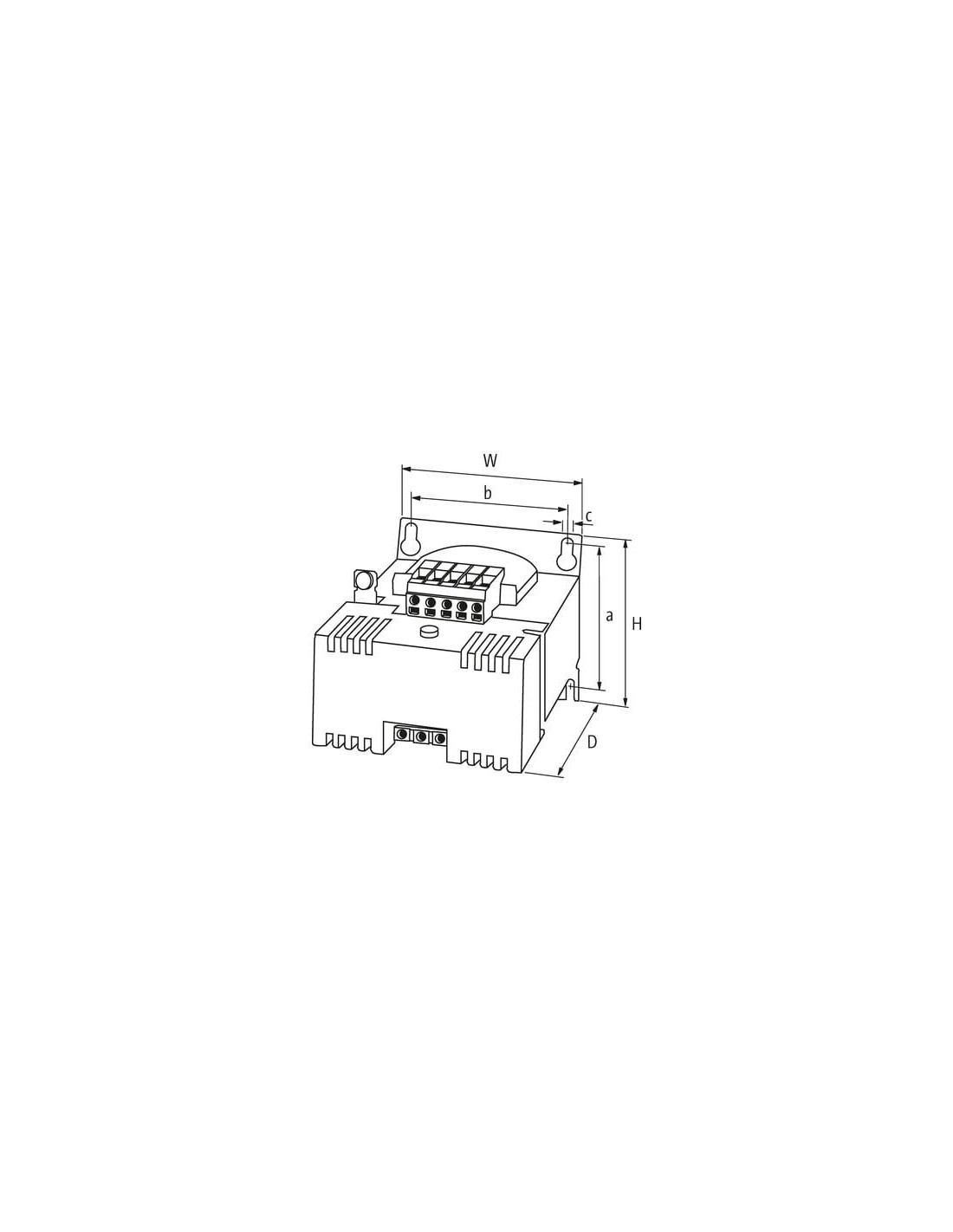

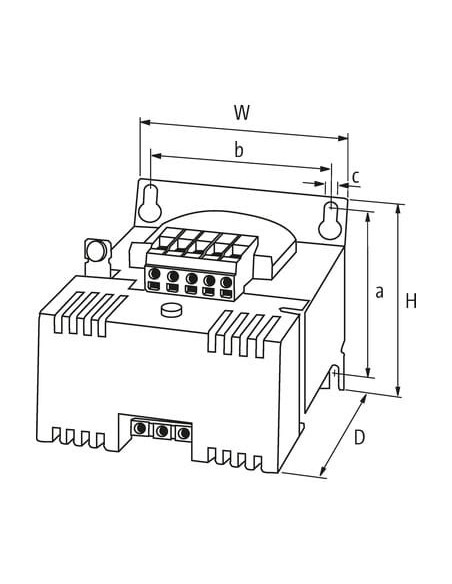

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 126 mm |
| Wymiar mocowania b | 104 mm |
| Wymiar mocowania c | 6,6 mm |
| Wysokość | 138,5 mm |
| Szerokość | 135 mm |
| Głębokość | 181,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Norma produktu | EN 61558-2-6, EN 62041 category I |
| EMC | EN 55011 B, EN 61000-3-2 |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | + |
| PIN 3 | - |
| PIN 4 | - |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | + 15 V |
| PIN 3 | - 15 V |
| PIN 4 | 230 V |
| PIN 5 | 400 V |

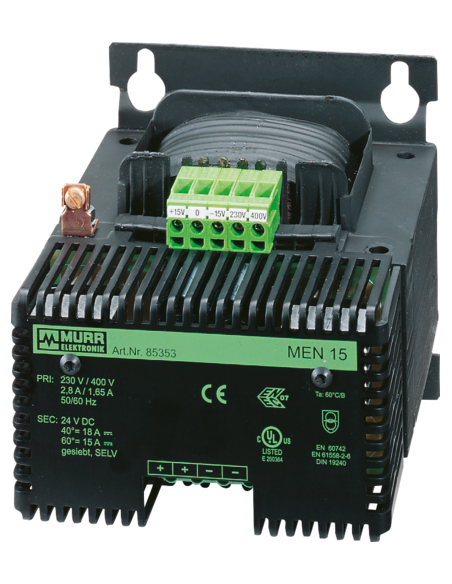

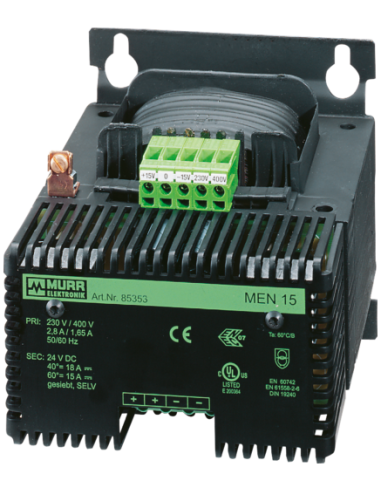

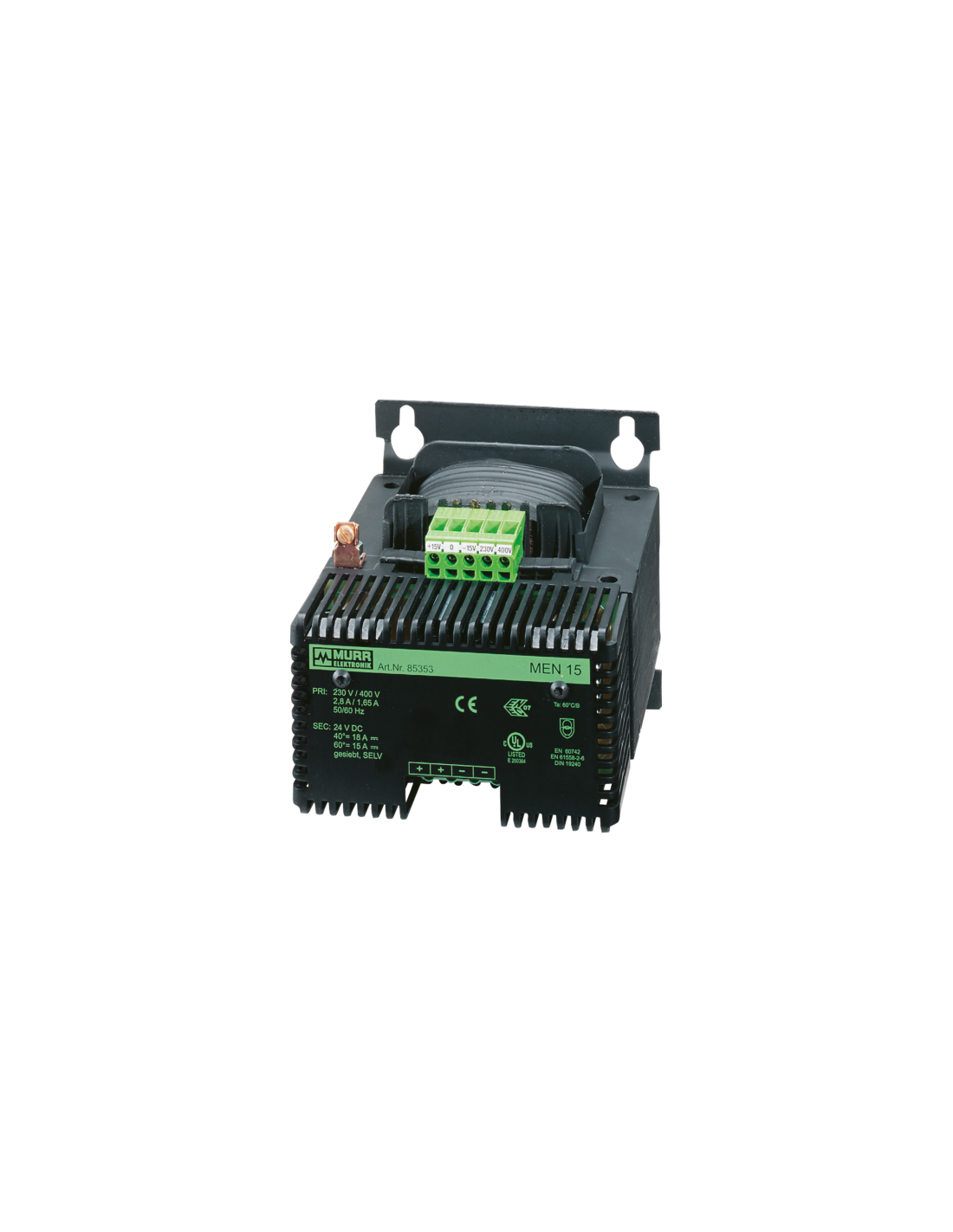

Zasilacz transformatorowy MEN 1/2-fazowy 85353 – bezpieczne i niezawodne zasilanie w przemyśle
Zasilacz transformatorowy MEN 1/2-fazowy o numerze katalogowym 85353 to wydajne rozwiązanie do zasilania urządzeń przemysłowych wymagających stabilnego napięcia 24 V DC. Sprawdzi się doskonale w szerokim zakresie zastosowań, gdzie liczy się bezpieczeństwo oraz zgodność z rygorystycznymi normami przemysłowymi.
Najważniejsze cechy zasilacza MEN 85353 – transformator bezpieczeństwa do automatyki
- Napięcie wyjściowe: 24 V DC – uniwersalny poziom napięcia dla automatyki, aparatury pomiarowej oraz sterowania.
- Maksymalny prąd wyjściowy: 18 A (przy 40°C) – gwarantuje pewne zasilanie nawet przy dużych obciążeniach.
- Szeroki zakres napięć wejściowych – możliwość zasilania z jednej (230 V AC) lub dwóch faz (400 V AC).
- Stopień bezpieczeństwa SELV – zgodność z wymaganiami bezpieczeństwa, ochrona użytkowników i sprzętu.
- Elementy zabezpieczające – wyjście wyposażone w kondensator wygładzający, diodę LED oraz warystor (VDR) dla większej niezawodności.
- Wytrzymałość temperaturowa – możliwość pracy w zakresie od -20°C do +60°C, co czyni urządzenie odpowiednim do trudnych warunków przemysłowych.
- Kompaktowa obudowa o stopniu ochrony IP20 – łatwy montaż dzięki otworom typu keyhole oraz standardowym wymiarom.
- Zaciski śrubowe ułatwiają montaż przewodów i zapewniają trwałe połączenia elektryczne.
- Zgodność z kluczowymi normami: EN 61558-2-6, EN 62041, EN 55011 B, EN 61000-3-2 – pewność działania oraz łatwa integracja z innymi urządzeniami.
Zasilacz prostownikowy MEN 15 – typowe zastosowania
Zasilacz MEN 1/2-fazowy 85353 znajduje zastosowanie w:
- układach sterowania i automatyki przemysłowej,
- systemach zasilania maszyn i urządzeń produkcyjnych,
- panelach operatorskich i szafach sterowniczych,
- systemach sygnalizacyjnych, kontroli i monitoringu,
- aplikacjach wymagających pewnej separacji galwanicznej oraz zabezpieczenia przeciążeniowego.

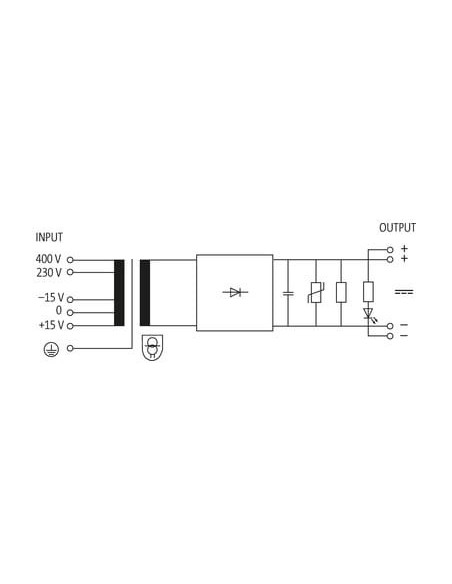

Budowa i schemat podłączenia zasilacza MEN 85353
Urządzenie zostało wyposażone w przejrzysty układ zacisków wejściowych i wyjściowych, co ułatwia montaż oraz zapewnia elastyczność w konfiguracji zasilania: możliwość wyboru napięcia wejściowego 230 V lub 400 V AC, a także dostęp do wyprowadzeń +15 V i -15 V.
Wytrzymała konstrukcja pozwala na pionowy lub poziomy montaż w szafach lub na płycie montażowej, co jest istotne przy organizacji i optymalizacji przestrzeni w rozdzielnicach.
Zasilacz MEN 1/2-fazowy 85353 Murrelektronik – pewność i niezawodność w wymagających zastosowaniach
Zasilacz transformatorowy MEN 85353 to sprawdzony komponent dla wszystkich, którym zależy na stabilności, bezpieczeństwie oraz prostocie integracji w środowisku przemysłowym. Niezawodność potwierdzona certyfikatami oraz wysoka wydajność czynią ten model powszechnie stosowanym w automatyce i technice napędowej.
