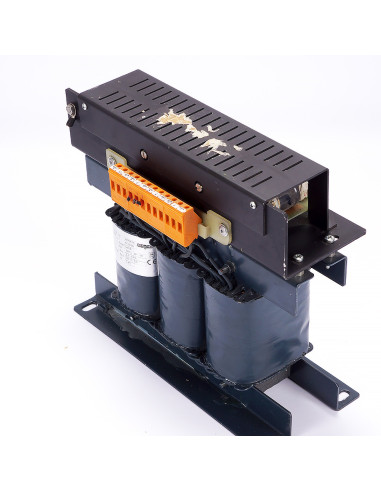

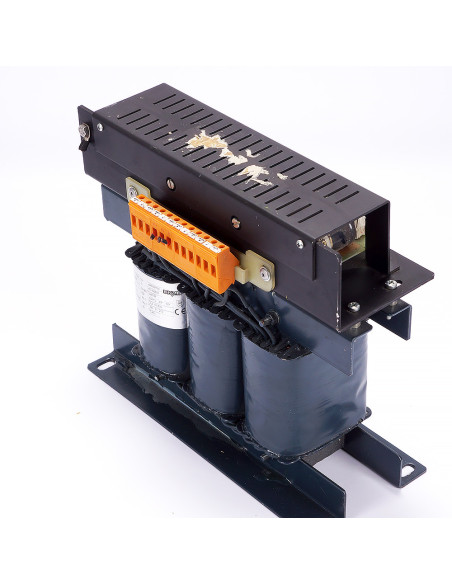

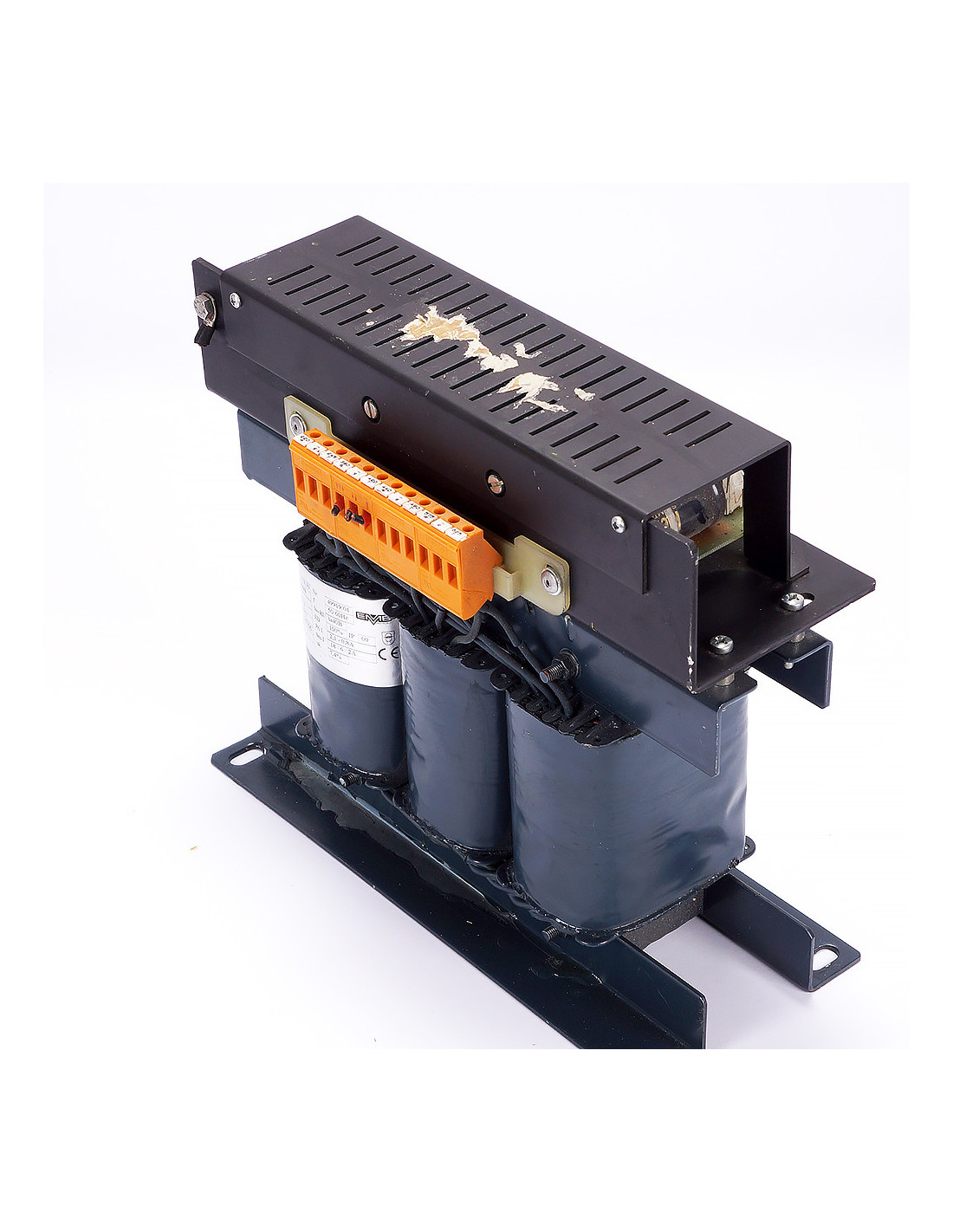

Trójfazowy zasilacz transformatorowo-prostownikowy 24 V DC EMB Wittlich PU931 + GL93

Zasilacz transformatorowo-prostownikowy EMB Wittlich PU931 + GL93 to przemysłowe urządzenie zasilające, przeznaczone do pracy w układach automatyki, napędów oraz systemach sterowania maszyn. Łączy w sobie transformator trójfazowy z odczepami napięcia wejściowego, prostownik 6-pulsowy (B6) oraz filtr pojemnościowy, zapewniając niestabilizowane napięcie wyjściowe 24 V DC o dużej wydajności prądowej.

Urządzenie umożliwia rozdzielenie zasilania dzięki dwóm wyjściom 24 V, co pozwala oddzielnie zasilać obwody mocy (np. cewki, styczniki, sterowniki PLC) i obwody logiki lub elektroniki pomocniczej.

Dane techniczne

• Producent: EMB Wittlich (Niemcy)

• Model/typ: PU931 + GL93

• Nr zamówieniowy (A-Nr): 02025-5888

• Nr seryjny: 4991901

• Norma: VDE 0551 / EN 61558

• Stopień ochrony: IP00 (do montażu w szafie sterowniczej)

• Częstotliwość pracy: 50/60 Hz

• Przeznaczenie: praca ciągła (ED 100%)

• Klasa izolacji: B (ta 40 °C)

• Napięcie zwarcia transformatora (uk): 7,4 %

Parametry elektryczne

• Moc transformatora: 0,71 kVA

• Wejście (PRI U): 3×320…625 V AC (typowe odczepy: 380/400/415/460/500/575 V)

• Prąd pierwotny (PRI I): 2,7…0,8 A (w zależności od odczepu)

• Wyjście (SEC U): 24 V DC (dwa niezależne tory)

• Prądy wyjściowe (SEC I):

  • Główny tor: 18 A

  • Obwód pomocniczy: 6 A

  • Obwód pomocniczy: 2 A

• Prostownik: GL93, trójfazowy 6-pulsowy (B6), z filtrem kondensatorowym

Zastosowanie

Zasilacz PU931 + GL93 stosowany jest w układach automatyki przemysłowej, maszynach i liniach produkcyjnych. Umożliwia niezawodne zasilanie sterowników PLC, cewek styczników, modułów I/O oraz układów pomocniczych. Dzięki dużej wydajności prądowej i pracy ciągłej znajduje zastosowanie w środowiskach wymagających stabilnego źródła 24 V DC.

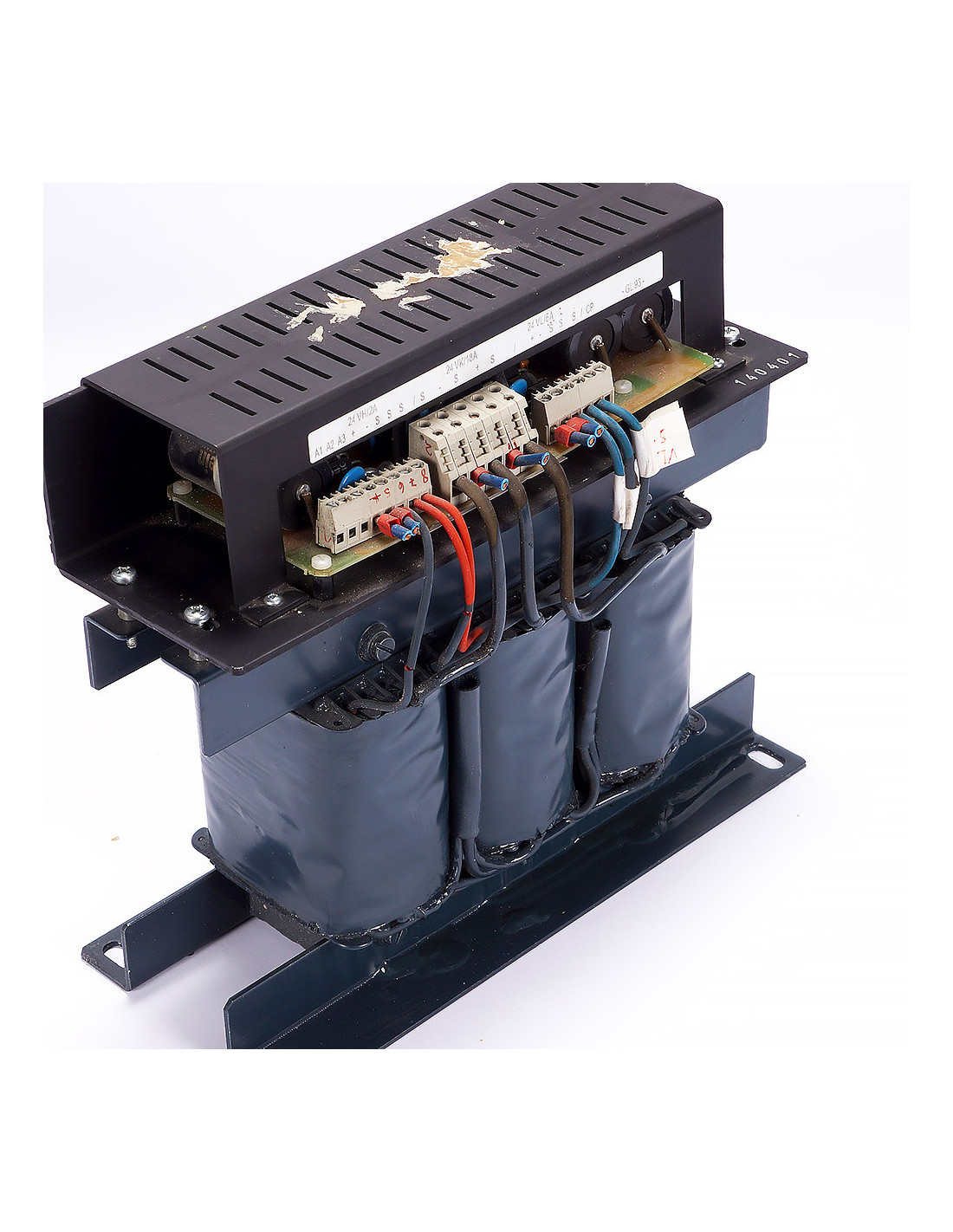

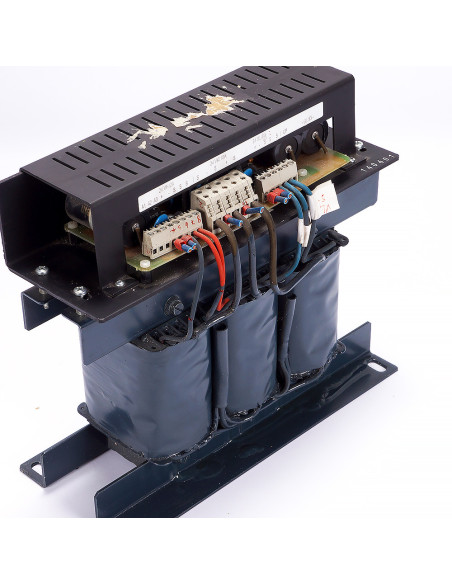

Przyłącza

• Wejście AC: L1, L2, L3 (+ PE) – napięcie sieciowe dobierane przez wybór odpowiedniego odczepu na listwie pierwotnej.

• Wyjście DC: Zaciski +24 V / 0 V (główny tor) oraz dodatkowe wyjścia 24 V. Kondensatory filtrujące umieszczone na płycie górnej redukują tętnienia napięcia.
