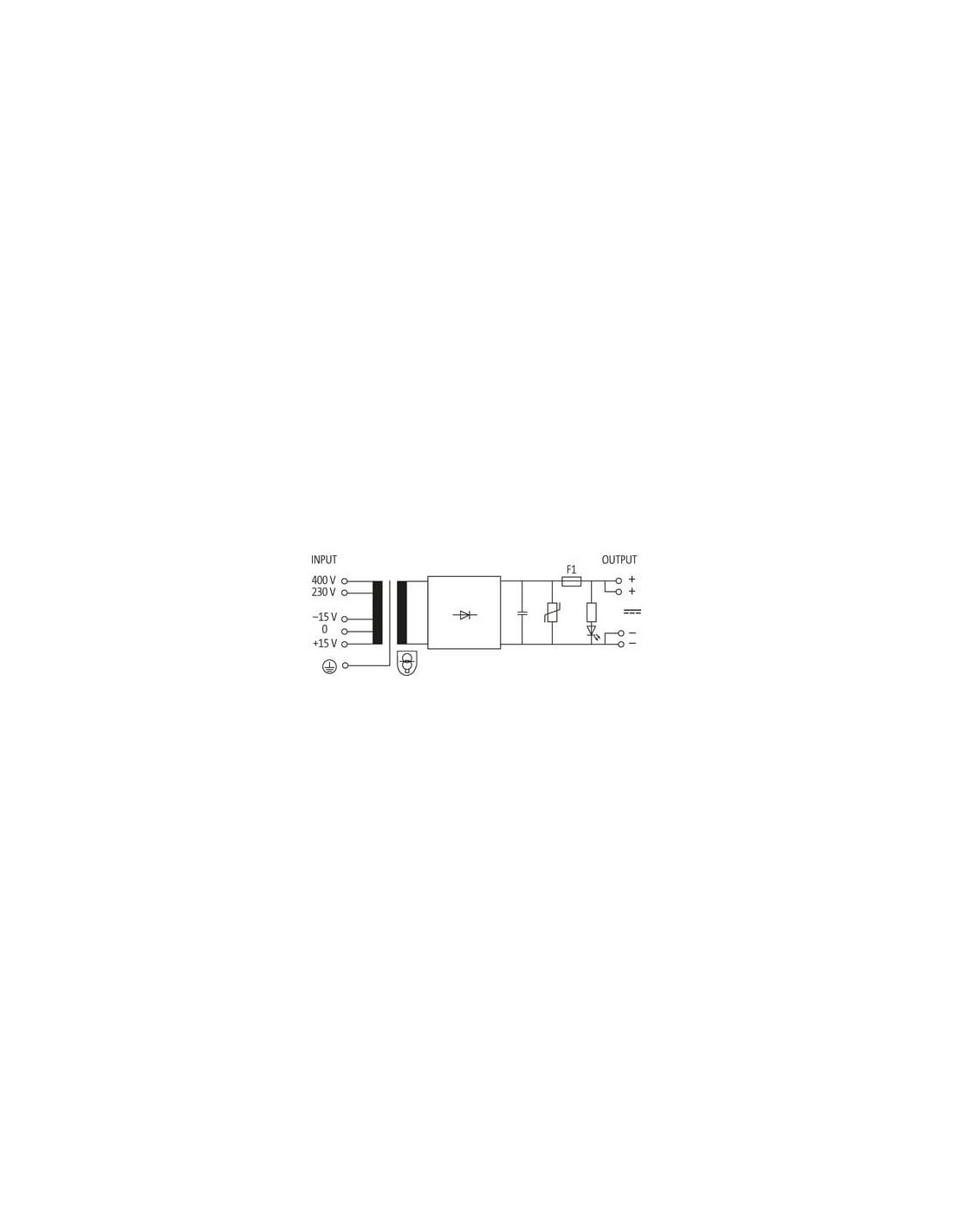

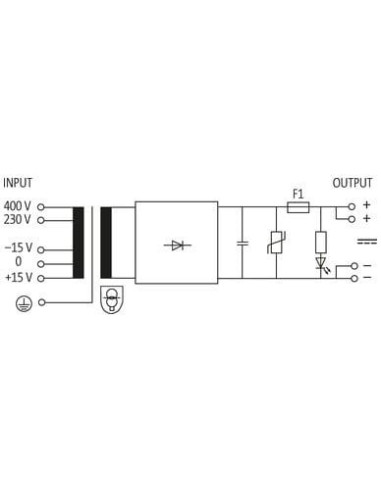

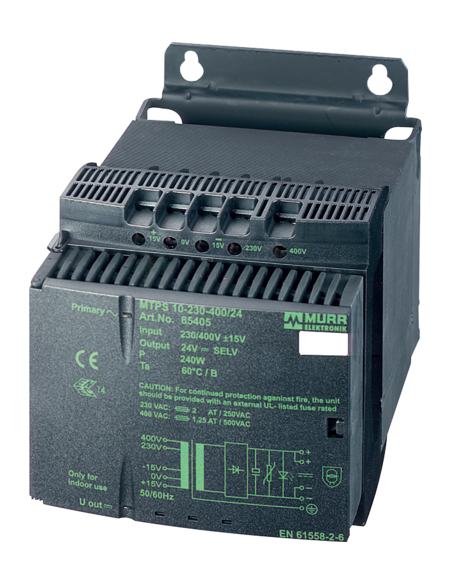

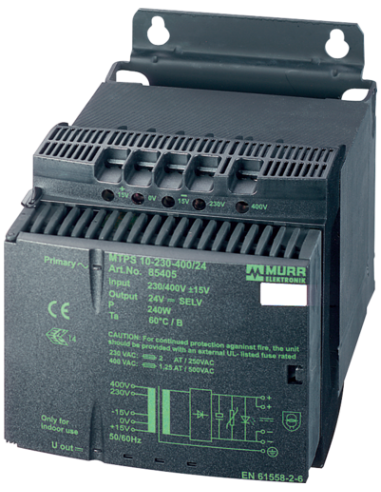

The MTPS series comprises single-/two-phase power supplies/rectified power supply units, incorporating safety isolating transformers, with protection class I and protection degree IP20 for general use in industrial applications.
Dane techniczne | Dane elektryczne
| Stopień bezpieczeństwa |
SELV |
Dane elektryczne | Zasilanie
| Częstotliwość sieci |
50 ... 60 Hz |
Dane elektryczne | Wejście
| Dobezpieczenie 1 strony pierwotnej zewn. |
0,4 A @230 V AC |
| Dobezpieczenie 2 strony pierwotnej zewn. |
25 A @400 V AC |
| Charakterystyka dobezpieczenia |
zwłoczny |
| Napięcie wejściowe 1 AC |
230 V |
| Napięcie wejściowe 1 AC min. |
195,5 V |
| Napięcie wejściowe 1 AC maks. |
264,5 V |
| Napięcie wejściowe 2 AC |
400 V |
| Napięcie wejściowe 2 AC min. |
340 V |
| Napięcie wejściowe 2 AC maks. |
460 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC |
0,79 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC |
0,46 A |
Dane elektryczne | Wyjście
| Dobezpieczenie strony wtórnej zewn. |
4 A |
| Obwód wyjściowy |
Kondensator wygładzający, LED, VDR |
| Napięcie wyjściowe DC |
24 V |
| Napięcie wyjściowe ustawiane |
nie |
| Output current max. |
4 A |
| Charakterystyka dobezpieczenia wtórnego |
zwłoczny |
| Falowość resztkowa maks. |
5 % |
Diagnozy
| Dioda LED wskaźnika stanu |
zielony |
Dane mechaniczne | Dane montażowe
| Typ montażu |
geschnappt |
| Suitable for mounting type |
Tragschiene TH35-15, Schlüssellochaufhängung, (EN 60715) |

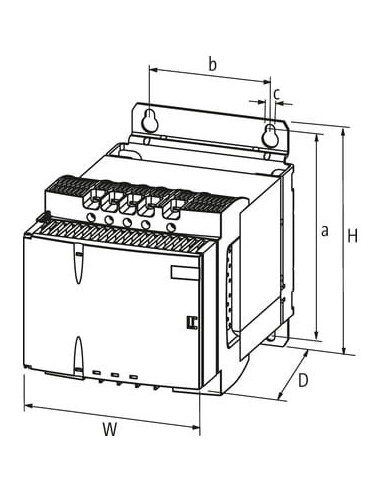

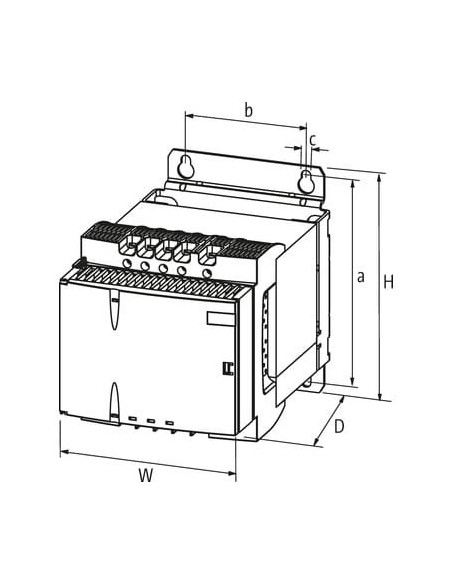

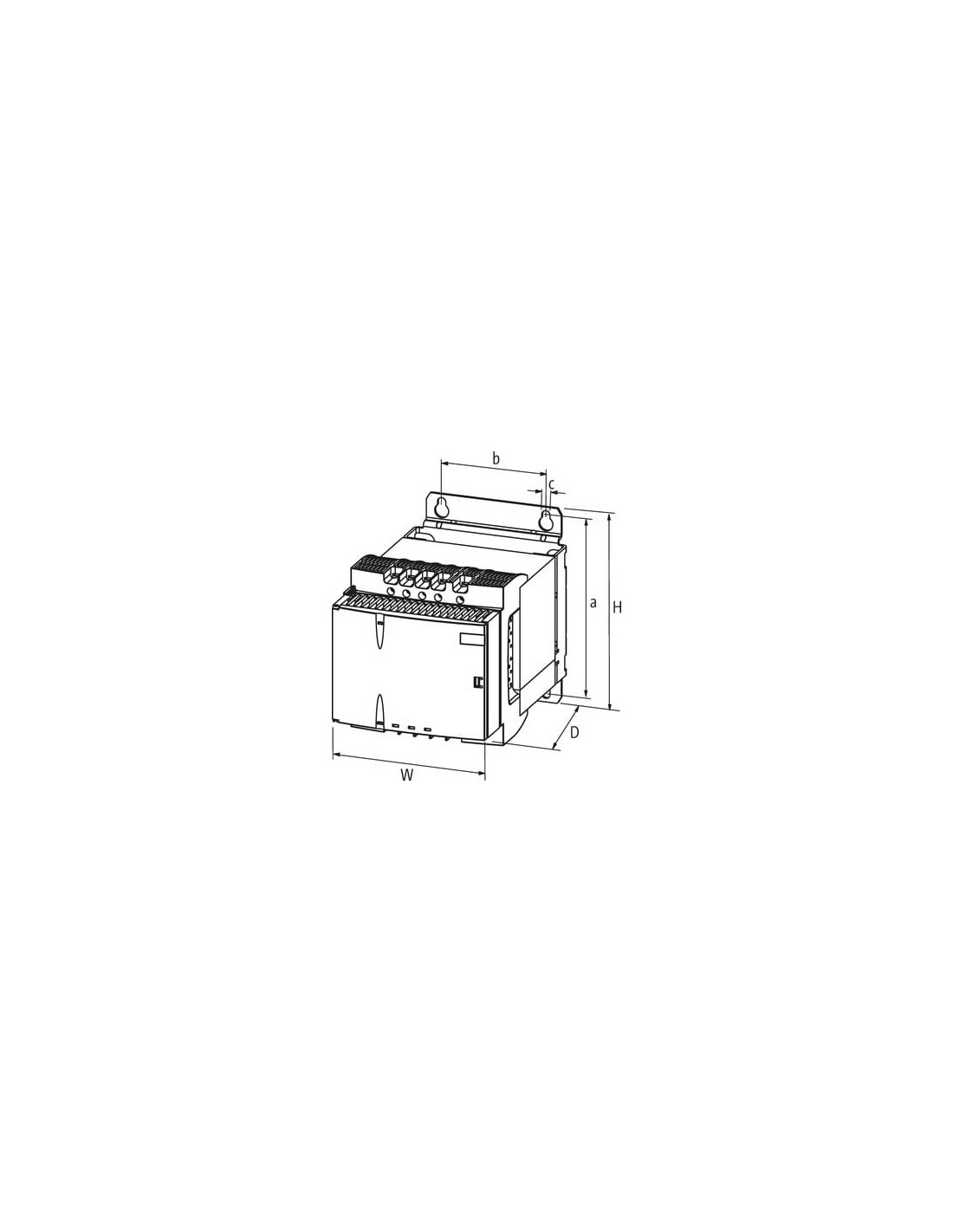

| Wymiar mocowania a |
96 mm |
| Wymiar mocowania b |
60 mm |
| Wymiar mocowania c |
5,5 mm |
| Wysokość |
108 mm |
| Szerokość |
87 mm |
| Głębokość |
165 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. |
-20 °C |
| Temperatura robocza maks. |
60 °C |
| Norma produktu |
EN 61558-2-6, EN 62041 category I |
| EMC |
EN 55011 B, EN 61000-3-2 |
Parametry zacisków

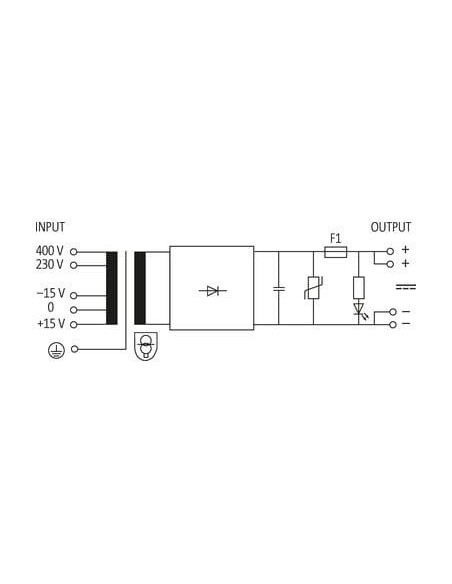

Connection types
| Typ przyłącza 1 |
Input |
| Typ przyłącza 2 |
Output |
Typ przyłącza 1
| Typ połączenia |
Zaciski śrubowe SK |
| Family construction form |
zacisk |
| Gender |
female |
| Liczba biegunów |
5 |
| PIN 1 |
+ 15 V |
| PIN 3 |
- 15 V |
| PIN 4 |
230 V |
| PIN 5 |
400 V |
Typ przyłącza 2
| Typ połączenia |
Zaciski śrubowe SK |
| Family construction form |
zacisk |
| Gender |
female |
| Liczba biegunów |
5 |
| PIN 1 |
PE |
| PIN 2 |
- |
| PIN 3 |
- |
| PIN 4 |
+ |
| PIN 5 |
+ |
