INPUT: 230 V AC
OUTPUT: 9.5...15 V DC
Prąd: 100 mA
Zasilacze transformatorowe spełniają wymogi (EN 61000-3-2) dla prądów harmonicznych.
Kondensacja niedozwolona
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 ... 60 Hz |
Dane elektryczne | Wejście
| Charakterystyka dobezpieczenia | zwłoczny |
| Napięcie wejściowe AC min. | 207 V |
| Napięcie wejściowe AC maks. | 253 V |
| Prąd wejściowe | 30 mA |
| Dobezpieczenie zewnętrzne maks. | 0,063 A |
Dane elektryczne | Wyjście
| Obwód wyjściowy | Kondensator wygładzający, VDR |
| Output current max. | 0,1 A |
| Falowość resztkowa (s-s) maks. | 10 mV |
Ochrona urządzenia | Elektryczna
| Ochrona przeciążeniowa wyjścia | tak |
| Ochrona przeciwzwarciowa wyjścia | tak |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Norma produktu | EN 61558-2-6, EN 62041 category II |
| EMC | EN 55011 B, EN 61000-3-2 |
Zasilacz transformatorowy 1-fazowy 85625 – stabilne zasilanie 9,5–15 V DC
Zasilacz transformatorowy 1-fazowy 85625 to niezawodne urządzenie do zasilania obwodów elektronicznych i automatyki przemysłowej. Przystosowany do montażu na standardowej szynie DIN TH35 lub G32 (zgodnie z EN 60715), doskonale sprawdzi się w rozdzielnicach, szafach sterowniczych oraz systemach rozproszonej automatyki.
Zastosowanie zasilacza transformatorowego 85625 – automatyka, sterowanie, zabezpieczenia
Zasilacz 85625 został zaprojektowany z myślą o bezpiecznym zasilaniu urządzeń elektronicznych o napięciu wyjściowym od 9,5 do 15 V DC i prądzie do 100 mA. Produkt znajduje zastosowanie przede wszystkim w:
- Sterowaniu przemysłowym – zasilanie przekaźników, sterowników PLC oraz modułów wejść/wyjść.
- Systemach alarmowych i zabezpieczających – stabilne napięcie dla czujek, sygnalizatorów i modułów sterujących.
- Systemach telekomunikacyjnych oraz automatyce budynkowej – niezawodne zasilanie dla urządzeń kontrolno-pomiarowych.
- Przemysłowych systemach monitoringu – podtrzymywanie napięcia dla kamer, rejestratorów oraz modułów łączności.
Najważniejsze zalety i cechy zasilacza transformatorowego 85625
- Wysoka jakość wykonania – zgodność z normami EN 61558-2-6 oraz EN 62041 (kategoria II).
- Kompatybilność elektromagnetyczna – spełnia wymagania EMC według EN 55011 B i EN 61000-3-2, co pozwala na stosowanie urządzenia w środowiskach przemysłowych.
- Zabezpieczenia – zabezpieczenie przeciążeniowe i przeciwzwarciowe na wyjściu gwarantuje bezpieczeństwo podłączonych urządzeń.
- Stabilna praca – bardzo niska falowość resztkowa (maks. 10 mV s-s) dzięki kondensatorowi wygładzającemu.

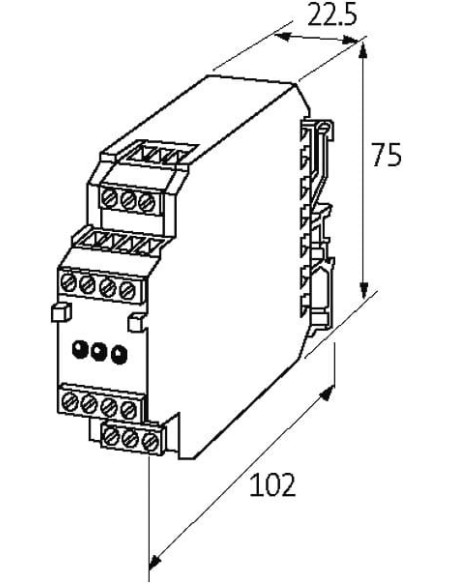

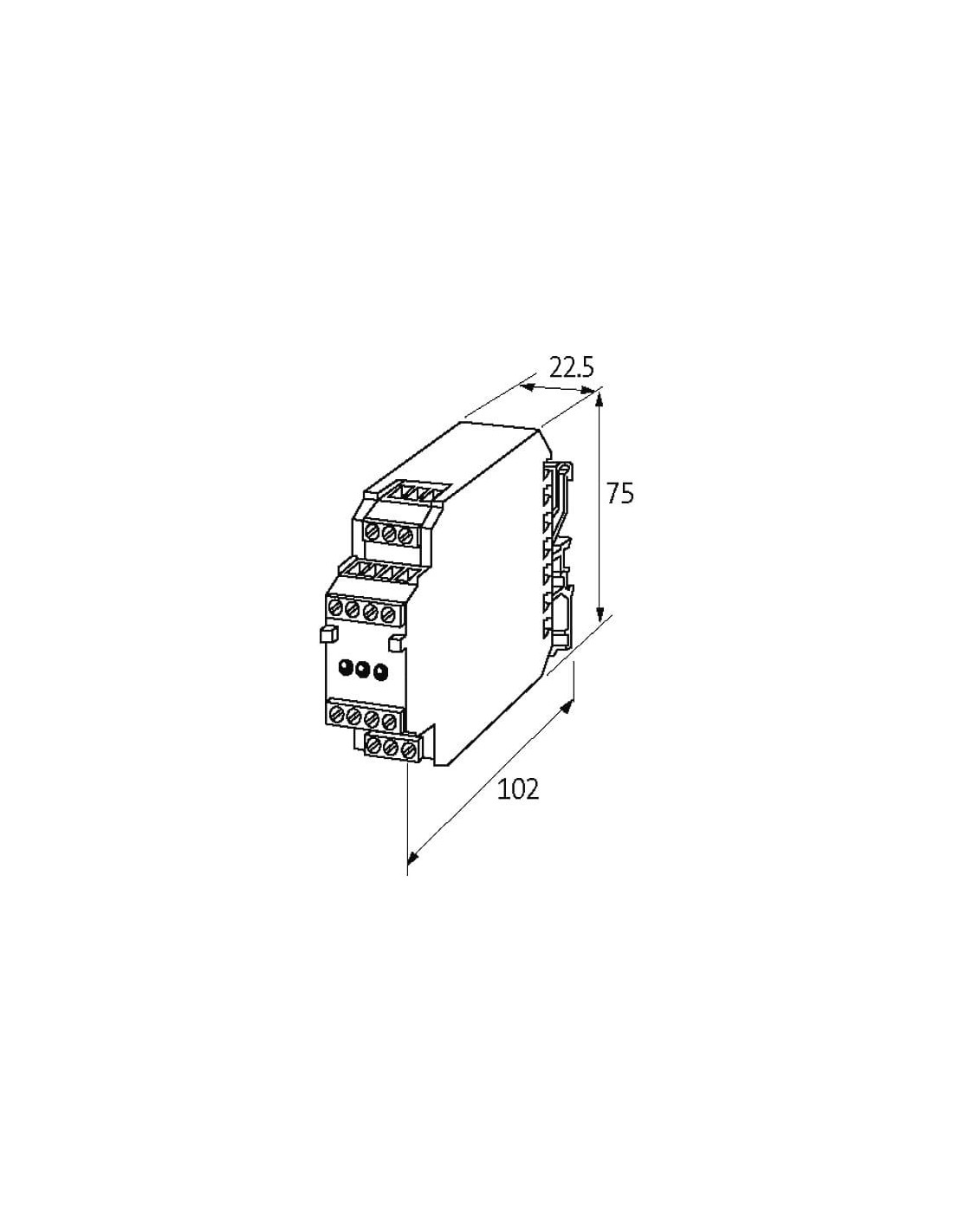

- Uniwersalność montażu – łatwy montaż na szynie DIN, kompaktowe wymiary: szerokość 22,5 mm, wysokość 75 mm, głębokość 102 mm.
- Szeroki zakres napięcia wejściowego – praca przy napięciu 207–253 V AC, częstotliwość 50…60 Hz.
- Zakres klimatyczny – praca w temperaturach od 0°C do 60°C, trwała obudowa o podwyższonej odporności.
- Niska strata ciepła i energooszczędność – niskie zużycie prądu wejściowego (30 mA).

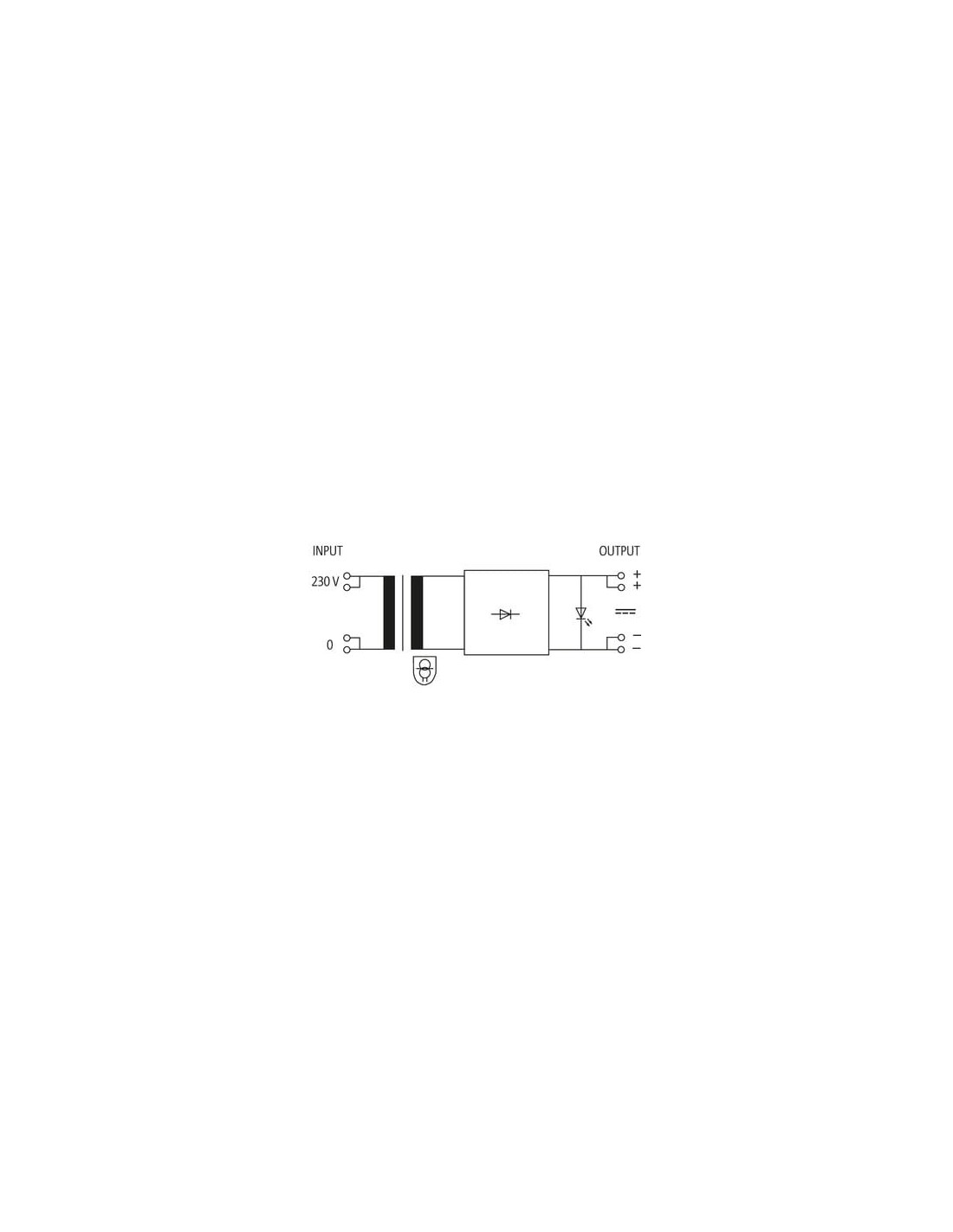

Budowa i schemat działania zasilacza 1-fazowego transformatorowego
Urządzenie oparto na sprawdzonym tradycyjnym układzie transformatora z mostkiem prostowniczym oraz kondensatorem wygładzającym. Prosta, wytrzymała konstrukcja zapewnia długą żywotność oraz bezproblemową obsługę.
Dzięki czytelnej sygnalizacji LED oraz łatwemu podłączeniu przewodów, zasilacz 85625 jest rekomendowany do zastosowań zarówno przemysłowych, jak i w szeroko pojętej automatyce budynkowej.
Dlaczego warto wybrać zasilacz transformatorowy 85625?
- Niezawodność i bezpieczeństwo w zasilaniu kluczowych obwodów elektronicznych.
- Kompaktowa obudowa ułatwia instalację w ograniczonej przestrzeni rozdzielnic i szaf sterowniczych.
- Zgodność z najnowszymi normami branżowymi i bezpieczeństwa.
- Łatwa integracja z innymi elementami automatyki oraz kompatybilność z najpopularniejszymi systemami zasilania.
Wybór zasilacza transformatorowego 1-fazowego 85625 to gwarancja stabilnego i bezpiecznego zasilania urządzeń automatyki przemysłowej i elektroniki w wielu zastosowaniach.
