MSUD
Typ A (18 mm)
24 V DC ±25%

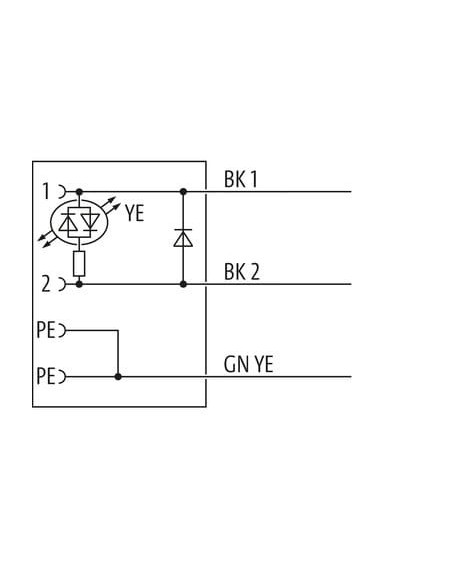

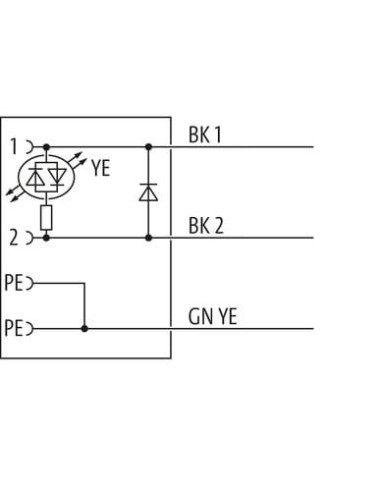

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Zawór MSUD format A 18 mm na kabel 7000-18031-6160500 – Opis i Zastosowanie
Zawór MSUD format A o szerokości 18 mm to nowoczesny komponent elektromechaniczny, przeznaczony do bezpiecznego i niezawodnego zasilania oraz sterowania zaworami elektromagnetycznymi w systemach automatyki przemysłowej. Kod produktu: 7000-18031-6160500 umożliwia łatwą identyfikację i zamawianie odpowiedniego wariantu.
Zalety technologiczne zaworu MSUD format A
Złącze typu A (18 mm) wykorzystuje trwałą obudowę z tworzywa PBT, charakteryzującą się wysoką odpornością chemiczną i doskonałą ochroną przed olejami. Dzięki wbudowanej diodzie LED możliwa jest szybka diagnostyka stanu pracy. Zawór MSUD wyposażony jest również w obwód zabezpieczający, który chroni urządzenie przed przepięciami.
- Szybka sygnalizacja stanu pracy dzięki żółtej diodzie LED
- Wysoki stopień ochrony – IP67 (zgodny z EN IEC 60529) umożliwia użytkowanie w wymagających warunkach przemysłowych.
- Obudowa z wysokiej jakości tworzywa gwarantuje odporność na agresywne media
- Łatwość montażu – przystosowany do instalacji poprzez włożenie i przykręcenie, gwint M3.
Typowe zastosowania zaworu elektromagnetycznego MSUD A 18 mm
Zawory typu MSUD są powszechnie stosowane w aplikacjach przemysłowych do sterowania zaworami elektromagnetycznymi, siłownikami, rozdzielaczami pneumatycznymi oraz innymi elementami wykonawczymi. Dzięki swojej uniwersalnej budowie i odporności na trudne warunki środowiskowe, znajdują zastosowanie w:
- automatyce maszyn i linii produkcyjnych,
- systemach transportu przemysłowego,
- energetyce, gospodarki wodno-ściekowej oraz przemyśle chemicznym,
- układach hydraulicznych i pneumatycznych,
- stacjach uzdatniania i dystrybucji mediów technicznych.
Budowa i bezpieczeństwo użytkowania – zawór MSUD format A
Wyposażenie w kabel o długości 5 m umożliwia elastyczny montaż i prowadzenie okablowania. Termoplastyczna powłoka oraz wytrzymałe połączenia śrubowe zapewniają trwałość połączenia, a dodatkowe zalecenia montażowe (m.in. ochrona przed obciążeniami mechanicznymi, stosowanie odpowiednich promieni gięcia) gwarantują długą i bezawaryjną eksploatację z zachowaniem klasy szczelności IP67.
Konstrukcja przewodu (3 żyły skręcane, przewód z czarnej izolacji) oraz odporność na promieniowanie UV, oleje i benzynę pozwala na stosowanie produktu również na zewnątrz oraz w agresywnych środowiskach przemysłowych.
Dlaczego warto wykorzystać zawór MSUD format A 18 mm?
- Bezpieczeństwo pracy dzięki obwodom zabezpieczającym i wskaźnikowi LED.
- Łatwa i szybka instalacja z użyciem standardowych złączy przemysłowych.
- Odporność mechaniczna i chemiczna zapewnia długą żywotność.
- Elastyczność długości przewodów, możliwość realizacji wersji niestandardowych na zamówienie.
Zawór MSUD format A 18 mm na kabel to optymalne rozwiązanie do niezawodnego sterowania, monitorowania oraz podłączania elementów wykonawczych w zautomatyzowanych systemach przemysłowych.
