Typ A (18 mm)
24 V AC/DC ±25%
LED
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Konektor zaworowy MSUD typ A 18 mm – profesjonalne złącze dla automatyki
Konektor zaworowy MSUD typ A 18 mm na kabel wolny (kod produktu: 7000-18001-2261000) to wysokiej jakości element stosowany w automatyce przemysłowej, przeznaczony do niezawodnego podłączania zaworów elektromagnetycznych oraz czujników wymagających solidnego połączenia elektrycznego.
Zastosowanie konektora MSUD typ A 18 mm w przemyśle
Typowe zastosowania konektora zaworowego MSUD A obejmują instalacje pneumatyczne, hydrauliczne oraz maszyny produkcyjne, gdzie liczy się trwałość, niezawodność i szczelność połączenia. Produkt idealnie sprawdza się w systemach sterowania i zasilania siłowników oraz elektrozaworów, a także w aplikacjach wymagających wysokiego stopnia ochrony przed kurzem i wilgocią.
Zalety konektora zaworowego MSUD typ A 18 mm
- Wysoki stopień ochrony IP67 – zabezpieczenie przed pyłem i wodą pozwala na pracę w wymagających środowiskach przemysłowych.
- Odporność chemiczna i na oleje – obudowa wykonana z trwałego tworzywa PBT zapewnia długotrwałe użytkowanie nawet w trudnych warunkach.
- Dioda LED – zintegrowana żółta dioda LED umożliwia szybkie diagnozowanie stanu połączenia i pracy urządzenia.
- Bezpieczeństwo i trwałość montażu – konstrukcja umożliwia włożenie i przykręcenie złącza, zapewniając stabilność oraz minimalizując ryzyko rozłączenia.
- Solidny przewód – kabel o długości 10 m, wykonany z 3-żyłowej skrętki miedzianej, z powłoką PUR i izolacją PVC, przystosowany do pracy w zakresie temperatur od -30°C do 80°C (praca stała).
Parametry techniczne i charakterystyka elektryczna
Konektor został zaprojektowany do pracy w zakresie napięcia 24 V AC/DC (±25%), co zapewnia szerokie możliwości wykorzystania w typowych instalacjach automatyki.
Maksymalny prąd roboczy na styk wynosi 4 A, co pozwala na zasilanie różnorodnych urządzeń. Odpowiednie zabezpieczenia oraz wysoka jakość wykonania gwarantują bezpieczeństwo podczas użytkowania.
Budowa i montaż konektora zaworowego typ A 18 mm
- Gwint montażowy M3 – łatwy i bezpieczny montaż do zaworu lub urządzenia.
- Wymiary zewnętrzne: 27 x 27 mm, wysokość 30 mm, rozstaw styków 18 mm.
- Powłoka blokady i złącza śrubowego: stal galwanizowana zwiększa odporność na korozję.
Przemyślana konstrukcja oraz czytelne oznaczenia zapewniają wygodę i bezpieczeństwo instalacji. Produkt jest kompatybilny z wieloma standardowymi rozwiązaniami dostępnymi na rynku.

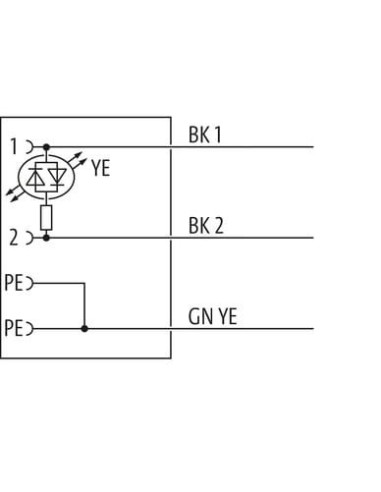

Typowa konstrukcja i schemat połączeń konektora zaworowego MSUD
Konektor MSUD typ A wyposażony jest w 3-żyłowy kabel, oferujący:
- Przewód BK1 – czarny 1 (sygnał),
- Przewód BK2 – czarny 2 (zasilanie lub powrót),
- Przewód GN YE – zielono-żółty (przewód ochronny PE).
Odporność na środowisko przemysłowe
- Odporność na płomień zgodnie z normami IEC i UL.
- Odporność na działanie olejów i benzyny (DIN EN 60811-404).
- Możliwość pracy w szerokim zakresie temperatur, zarówno przy ruchu kabli, jak i w trybie pracy stałej.
Konektor ten znajduje szerokie zastosowanie w urządzeniach wymagających niezawodnych, bezpiecznych i szczelnych połączeń elektrycznych, nawet w najbardziej wymagających warunkach.
