MSUD
Typ A (18 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE zmostkowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

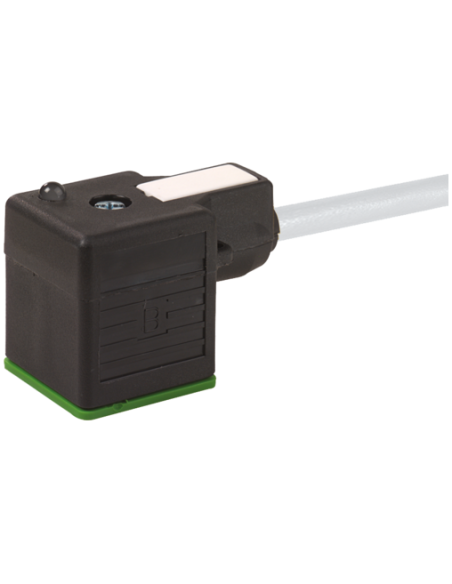

Konektor zaworowy MSUD typ A 18 mm z kablem 15 m – Bezpieczne połączenia do automatyki przemysłowej
Konektor zaworowy MSUD typ A (18 mm, 15 m) o kodzie produktu 7000-18021-2161500 to wysokiej jakości element przeznaczony do tworzenia niezawodnych połączeń elektrozaworów w systemach automatyki przemysłowej. Konektor jest wyposażony w diodę LED sygnalizującą stan pracy oraz obwód zabezpieczający (dioda zabezpieczająca Zener), co zwiększa jego trwałość i odporność na uszkodzenia elektryczne.
Główne zalety i zastosowania konektora zaworowego MSUD A
- Wytrzymałość i ochrona — konektor został wykonany z wytrzymałego tworzywa PBT o wysokiej odporności chemicznej i na oleje, a także zapewnia wysoki poziom ochrony IP67, co pozwala na bezpieczne użytkowanie w trudnych warunkach przemysłowych, w tym przy obecności wilgoci, kurzu i olejów.
- Łatwy i szybki montaż — typ montażu przewiduje opcję „włożone, przykręcone”. Konektor wyposażono w gwint M3, umożliwiający pewne i szybkie mocowanie, a blokada wykonana ze stali ocynkowanej zapewnia trwałość połączenia.
- Wysoka odporność cieplna — konektor pracuje stabilnie w szerokim zakresie temperatur od -25°C do +85°C, natomiast kabel od -30°C do +70°C (praca ciągła).
- Bezpieczeństwo użytkowania — dzięki zabezpieczeniom elektrycznym oraz czytelnemu wskaźnikowi LED (kolor żółty) sygnalizującemu stan pracy, szybko wykryjesz ewentualne nieprawidłowości.
- Elastyczność wykorzystania — długość kabla wynosząca aż 15 m umożliwia wykorzystanie konektora do podłączania zaworów w rozbudowanych instalacjach, również w trudno dostępnych miejscach.
Typowe zastosowania konektora zaworowego MSUD A 18 mm
Konektor zaworowy MSUD A 18 mm wykorzystywany jest powszechnie w instalacjach pneumatycznych, hydraulicznych, maszynach produkcyjnych, systemach podnoszenia, a także w aplikacjach, gdzie istotna jest szybka wymiana elementów wykonawczych oraz niezawodność transmisji sygnału i zasilania. Idealny zarówno do przemysłu maszynowego, spożywczego, jak i automatyki procesowej.
- Podłączanie elektrozaworów w szafach sterowniczych i maszynach automatycznych
- Współpraca z modułami wejść/wyjść systemów PLC
- Modernizacja oraz rozbudowa istniejących instalacji o nowe elementy wykonawcze
Budowa i odporność kabla – kluczowe cechy
Kabel o długości 15 m wykonano w technologii skrętki miedzianej (klasa 5), co gwarantuje elastyczność i wysoką odporność mechaniczną. Powłoka z PVC jest odporna na działanie płomienia (UL 1581, IEC 60332-2-2), substancji chemicznych oraz olejów (DIN EN 60811-404). Izolacja nie zawiera metali ciężkich, FCKW ani silikonu – to rozwiązanie przyjazne dla środowiska oraz zapewniające bezpieczną eksploatację.

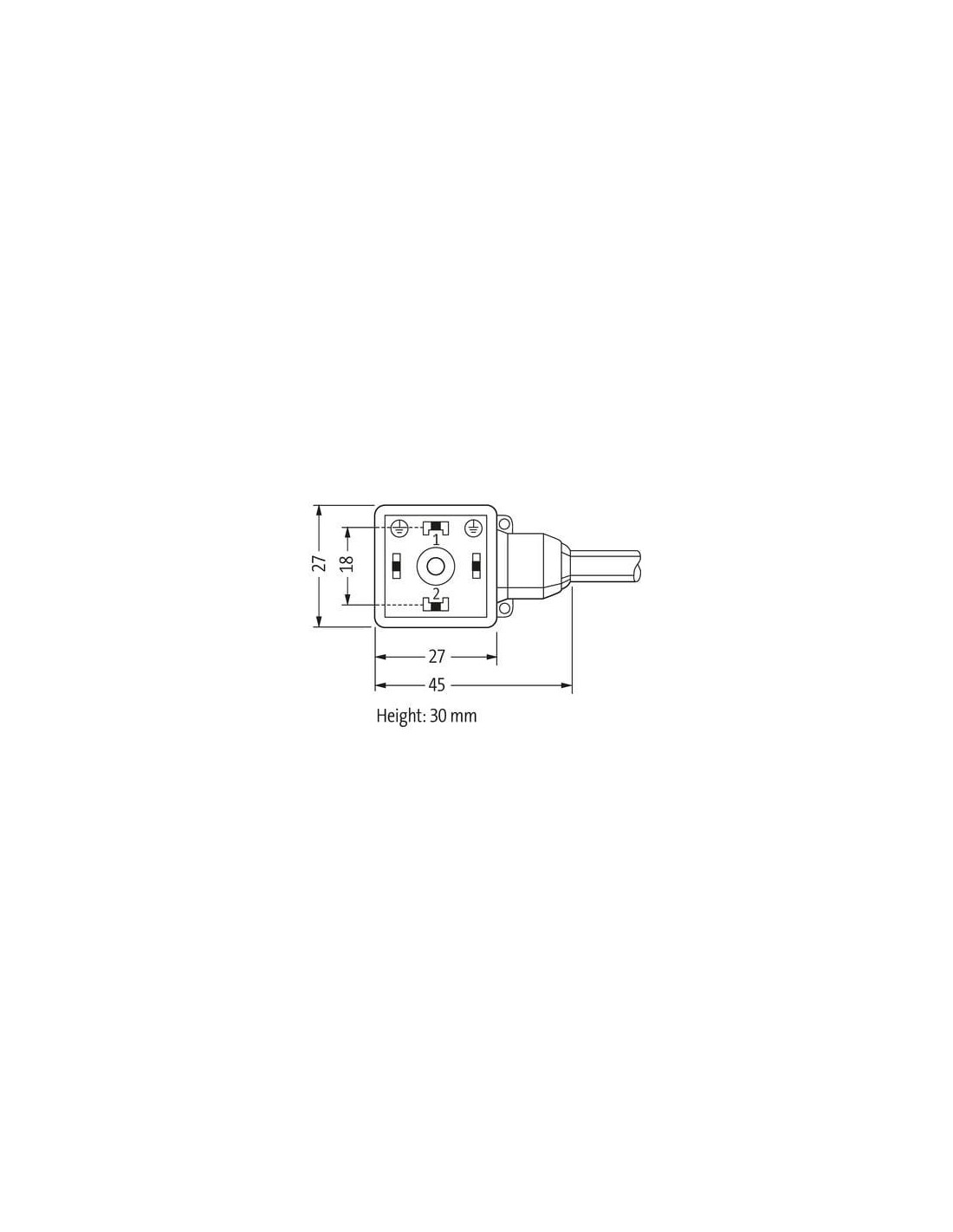

Schemat połączenia i wymiary konstrukcyjne konektora MSUD typ A
- Rozmiar złącza: 18 mm / wysokość całkowita 30 mm

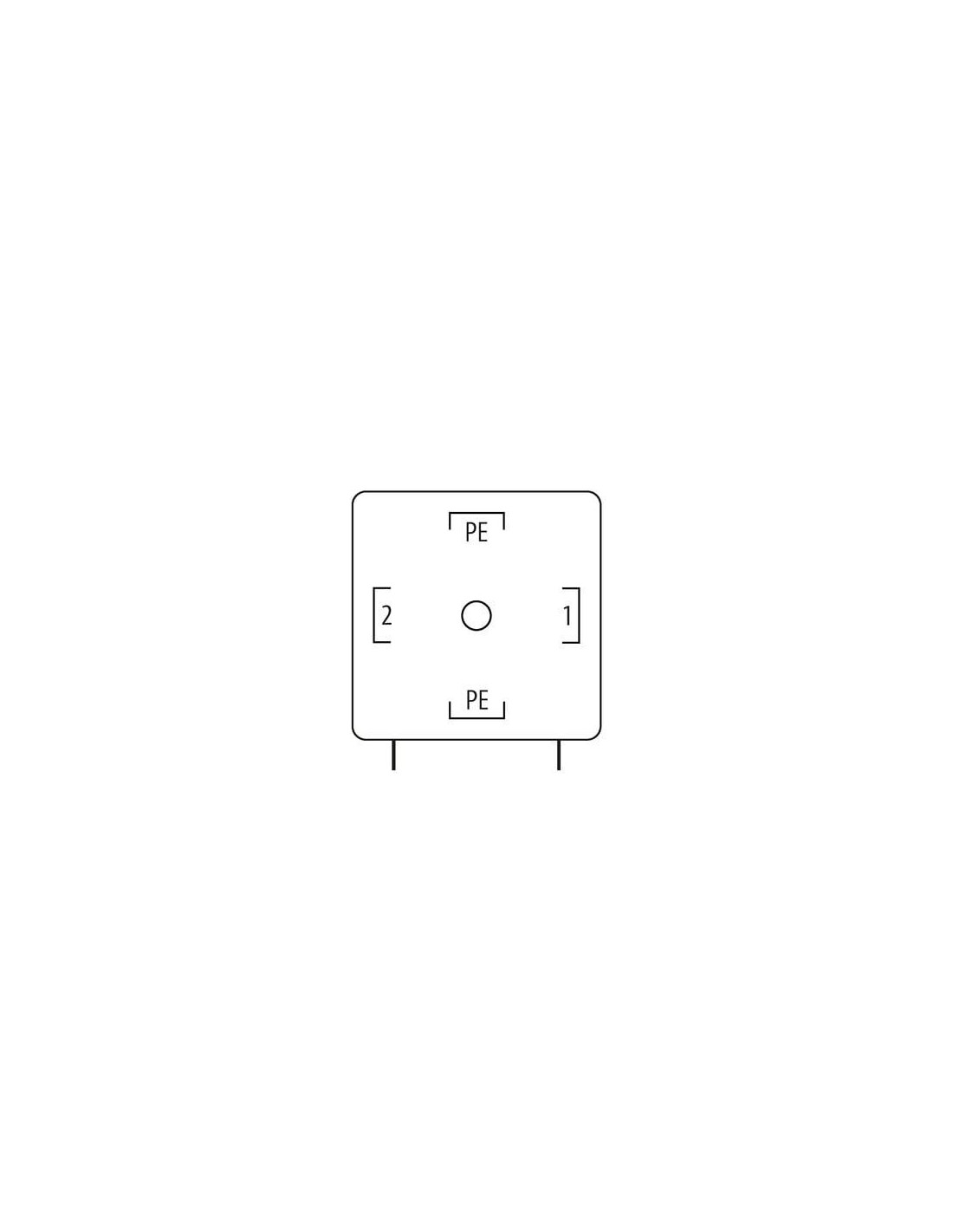

- Konstrukcja głowicy: przyporządkowanie zacisków 1, 2 oraz PE
- Przekrój przewodów: 0,75 mm² — szybki przesył sygnału i energii

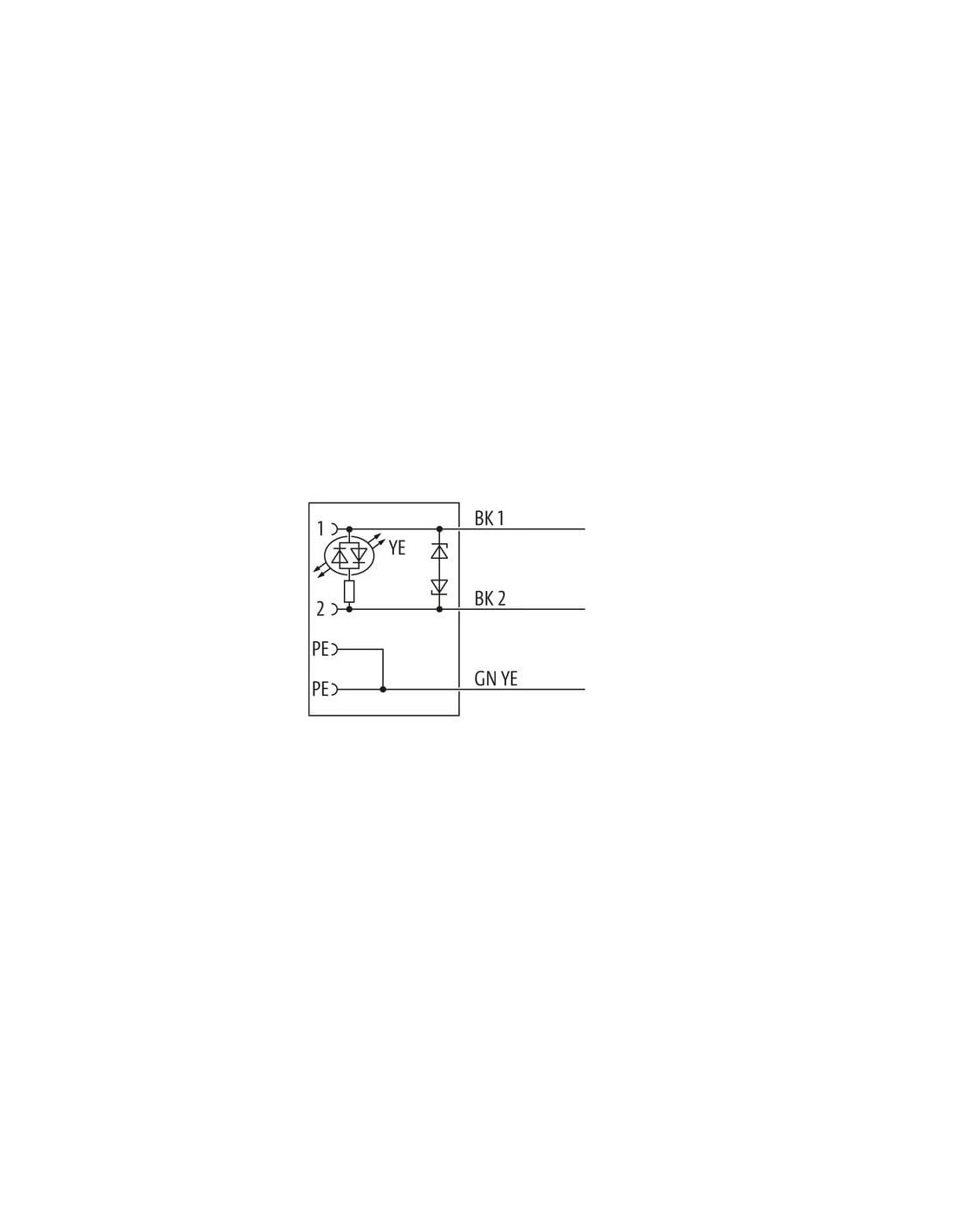

- Szczegółowe informacje dotyczące podłączenia przedstawione są na ilustracji technicznej oraz w schemacie elektrycznym
Oznaczenia przewodów: 2 x czarny (BK1, BK2), 1 x zielono-żółty (GN YE – PE).
Wskazówki dotyczące montażu konektora zaworowego MSUD 18 mm
- Zaleca się zabezpieczenie połączeń przed obciążeniami mechanicznymi (np. opaski zaciskowe).
- Należy przestrzegać minimalnych promieni gięcia kabli, aby zachować szczelność IP67 i uniknąć uszkodzeń przewodów.
- Materiał uszczelki (PUR) zapewnia skuteczne doszczelnienie nawet w wymagających środowiskach.
Wybierając konektor zaworowy MSUD typ A 18 mm, zyskujesz niezawodne rozwiązanie do profesjonalnych instalacji przemysłowych, zapewniające zarówno bezpieczeństwo, jak i trwałość działania nawet w najbardziej wymagających aplikacjach.
