Xtreme - Outdoor
Żeński proste
max. 24 V DC
3-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |

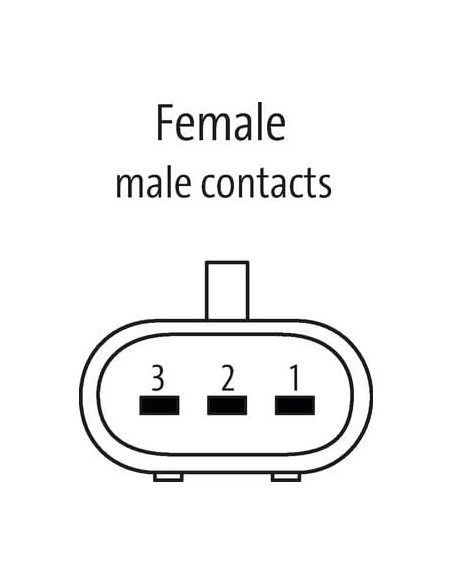

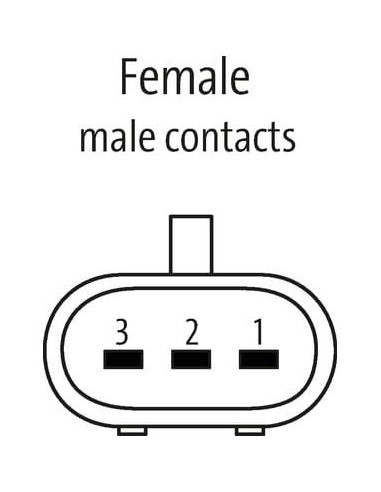

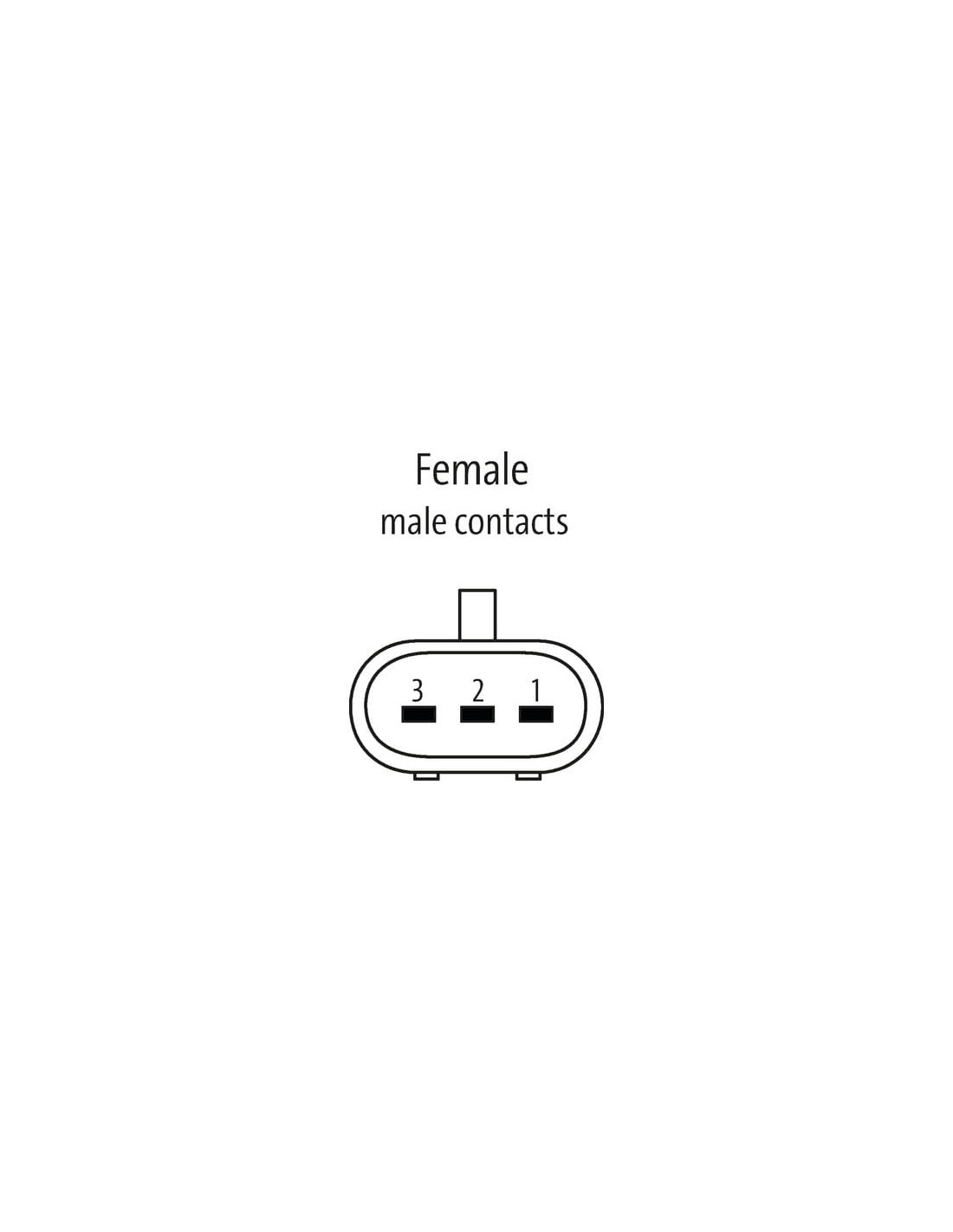

| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

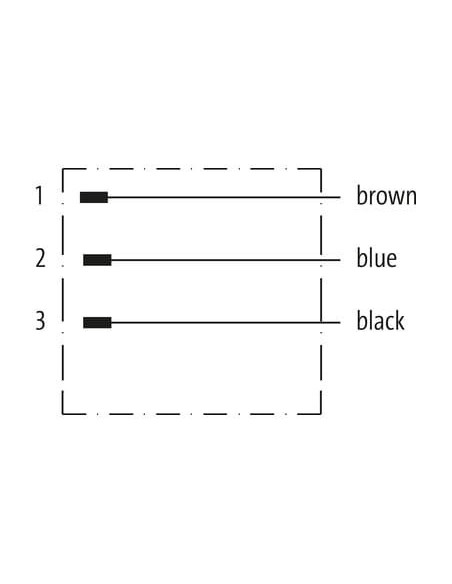

| wire arrangement | , niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 513 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Conductor crosssection (wire) | 0,75 mm² |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 10 x Outer diameter |

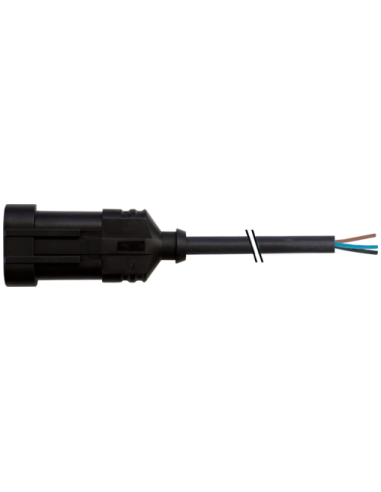

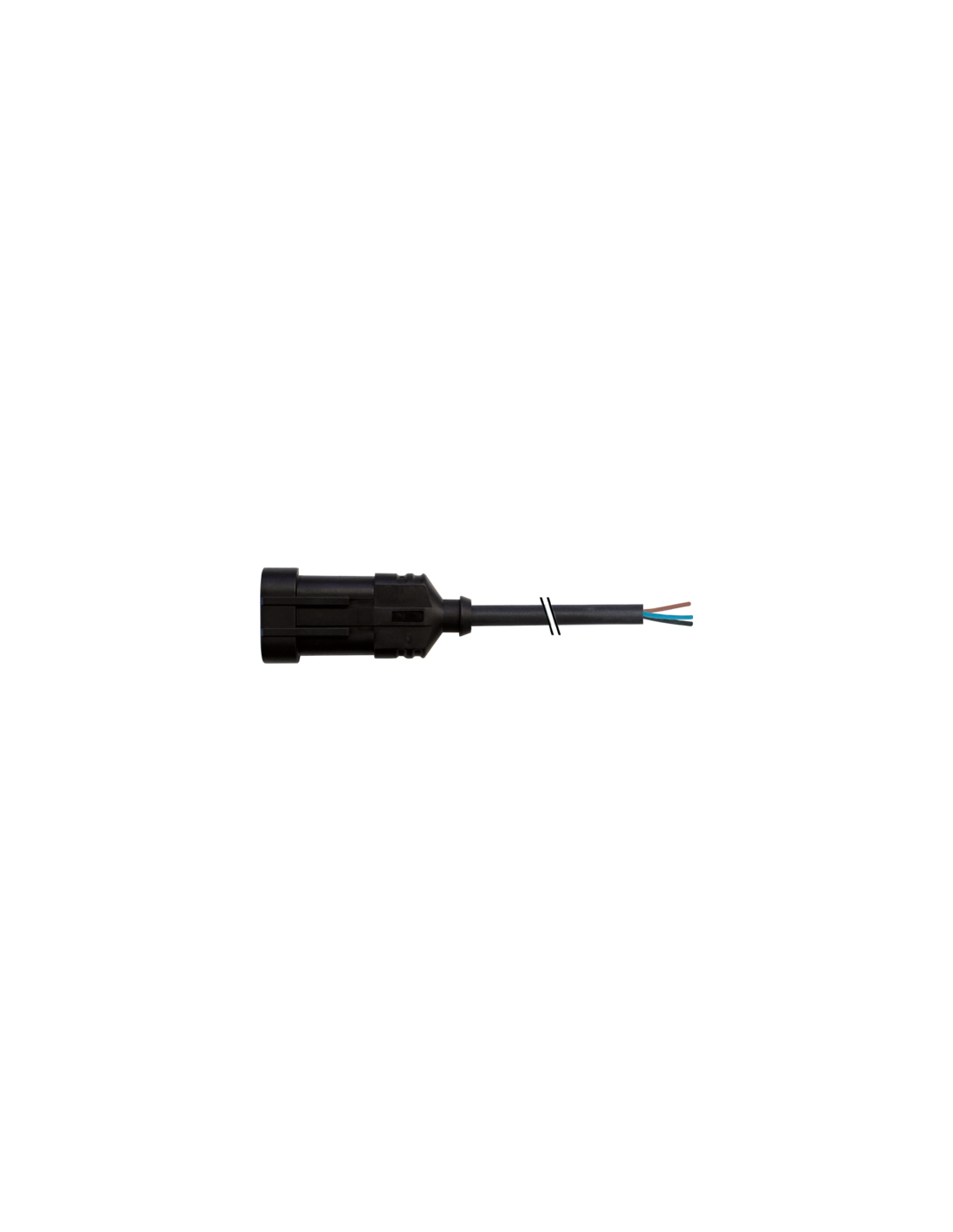

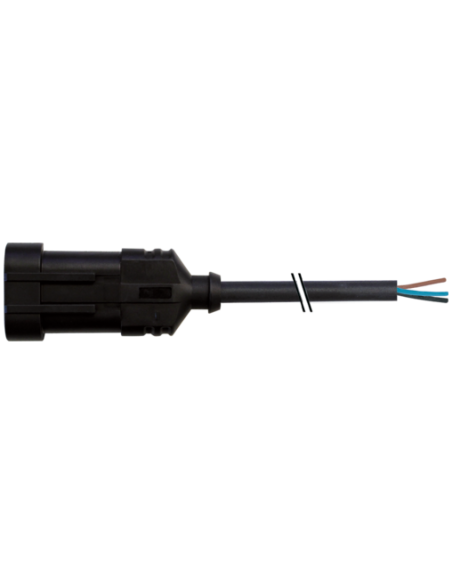

Konektor zworowy SuperSeal męski z wolnym kablem 7072-73381-5131000 – trójpinowy przewód o wysokiej wytrzymałości
Konektor zworowy SuperSeal męski z wolnym kablem to niezawodne rozwiązanie do zastosowań w środowisku zewnętrznym oraz przemysłowym. Produkt o kodzie 7072-73381-5131000 wyróżnia się konstrukcją zapewniającą wysoką trwałość, szczelność oraz odporność na warunki atmosferyczne i chemiczne, co czyni go doskonałym wyborem dla osób poszukujących pewnych połączeń elektrycznych.
Specjalistyczne złącze 3-pinowe SuperSeal – szeroki zakres zastosowań
Oferowany konektor SuperSeal męski z przewodem przeznaczony jest do przesyłania sygnałów oraz zasilania elektrycznego w różnych aplikacjach, w tym:
- motoryzacja (połączenia w pojazdach, maszynach budowlanych, ciągnikach)
- automatyka przemysłowa
- systemy oświetleniowe i sterujące w warunkach zewnętrznych
- maszyny rolnicze i transportowe
- aplikacje outdoorowe wymagające podwyższonej szczelności
Dzięki wysokiemu stopniowi ochrony IP67, złącze idealnie sprawdza się w miejscach narażonych na pył, wilgoć oraz zmienne temperatury.
Odporność na trudne warunki – zalety złącza SuperSeal
Złącze męskie SuperSeal 1.5 mm wykonane zostało z trwałego tworzywa sztucznego o wysokiej odporności chemicznej i na oleje. Obudowa z PUR oraz silikonowa uszczelka gwarantują doskonałą szczelność, a także odporność na starzenie oraz promieniowanie UV. Konstrukcja ta chroni styki i przewody przed uszkodzeniem, co ma kluczowe znaczenie w przypadku wieloletniej pracy w wymagających warunkach.
Przewód posiada trzy żyły o przekroju 0,75 mm² w izolacji PP, co zapewnia bardzo dobrą przewodność oraz odporność na zginanie, wibracje i ścieranie. Długość przewodu wynosi 10 m, co pozwala na dużą swobodę montażu.
Parametry techniczne – gwarancja bezpieczeństwa i niezawodności
- Maksymalne napięcie robocze: 24V DC
- Maksymalny prąd na styk: 8A

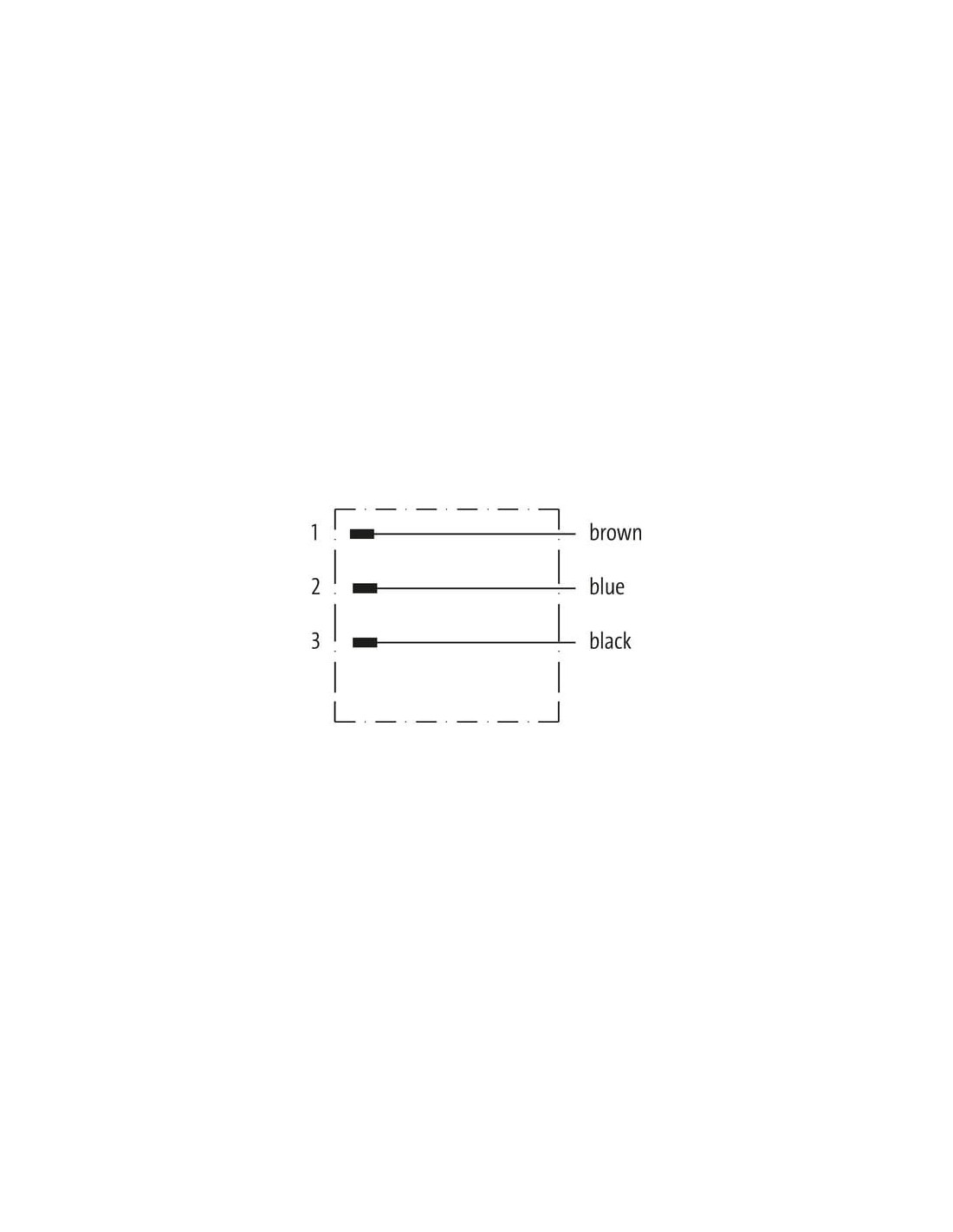

- Oznaczenie przewodów kolorystyczne: brązowy, niebieski, czarny
- Materiał styku: cynowany stop miedzi
- Odporność na promieniowanie UV zgodnie z DIN EN ISO 4892-2 A
- Odporność na płomień: UL 1581 § 1090/1100 FT2, IEC 60332-2-2
- Odporność na benzynę i oleje
- Szeroki zakres temperatur: od -40°C do +125°C (w zależności od jakości przewodu)
- Blokada zatrzaskowa zapewniająca pewne i szybkie połączenie
Możliwości wykorzystania i dodatkowe informacje
SuperSeal 1.5 to rozwiązanie stworzone z myślą o niezawodnym łączeniu przewodów elektrycznych w miejscach narażonych na wibracje, różnice temperatur i trudne warunki pogodowe. Ergonomiczna budowa, system blokady zatrzaskowej oraz łatwość montażu umożliwiają jego stosowanie zarówno w przemyśle, jak i w amatorskich projektach technicznych. Produkt umożliwia także indywidualne dostosowanie długości przewodu oraz dopasowanie do systemów ochrony przewodów (peszli o średnicy wewnętrznej 11 mm).
Konektor zworowy SuperSeal męski z 3-pinowym złączem i 10-metrowym przewodem to uniwersalne i wytrzymałe rozwiązanie dla instalacji, w których wymagane są szczelność, trwałość oraz odporność na trudne warunki otoczenia.
