Typ A (18 mm)
24 V AC/DC ±25%
LED
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

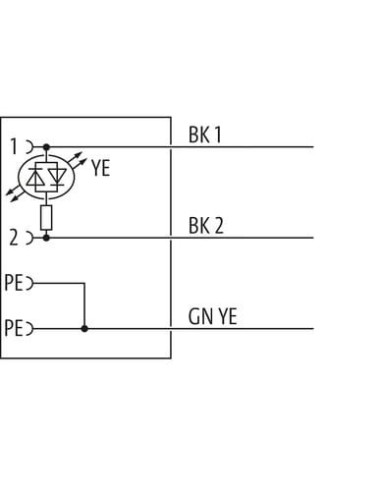

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor zaworowy MSUD typ A 18 mm – profesjonalne rozwiązanie do automatyki
Konektor zaworowy MSUD typ A 18 mm (kod produktu: 7000-18001-6361000) to element połączeniowy wysokiej klasy, wykorzystywany w instalacjach automatyki przemysłowej, systemach pneumatyki oraz hydrauliki. Umożliwia niezawodne i bezpieczne podłączanie zaworów elektromagnetycznych dzięki zgodności z normą MSUD typ A oraz szerokiej kompatybilności z zaworami różnych producentów.
Najważniejsze cechy konektora zaworowego 18 mm MSUD typ A
- Standard MSUD typ A: gwarancja kompatybilności z najpopularniejszymi zaworami stosowanymi w automatyce.
- Wytrzymała obudowa: wykonana z odpornego chemicznie i olejoodpornego tworzywa PBT, z powłokami stalowymi zabezpieczonymi galwanicznie.
- Wysoka ochrona środowiskowa: stopień ochrony IP67 – zapewnia szczelność i ochronę przed pyłem oraz zanurzeniem w wodzie (przy prawidłowym montażu).
- Długość kabla 10 metrów: umożliwia elastyczny montaż zaworu, nawet w trudno dostępnych miejscach.
- Wskaźnik LED (żółty): sygnalizacja stanu pracy ułatwia diagnostykę i serwisowanie instalacji.
- Szeroki zakres zasilania: praca przy napięciu 24 V AC/DC ±25% (18–30 V), maksymalny prąd stykowy 4 A.
- Wytrzymałość mechaniczna: wariant z wytrzymałym przewodem PUR odpornym na skręcanie, wielokrotne zginanie oraz trudne warunki środowiskowe.
Zastosowanie konektora zaworowego MSUD typ A 18 mm
Konektor zaworowy 18 mm typu A znajduje zastosowanie w różnych branżach przemysłowych:
- Automatyzacja maszyn i linii produkcyjnych
- Układy pneumatyczne i hydrauliczne
- Zawory elektromagnetyczne w systemach sterowania
- Budowa maszyn, systemy transportowe, robotyka
- Infrastruktura przemysłowa wymagająca wysokiej odporności na warunki zewnętrzne
Solidna konstrukcja i odporność na agresywne media sprawiają, że ten konektor jest idealnym wyborem wszędzie tam, gdzie niezawodność połączeń i bezpieczeństwo instalacji mają kluczowe znaczenie.
Budowa i przewód – zalety zastosowanych materiałów
- Trójżyłowy przewód PUR (czarny, oznaczenia: czarny 1, czarny 2, zielono-żółty PE) – doskonała elastyczność oraz odporność na ścieranie, promieniowanie UV oraz wiele czynników chemicznych i olejów.
- Wysoka żywotność mechaniczna: przystosowany do pracy w ruchu (gięcia, skręty, C-track).
- Zwiększona odporność na warunki środowiskowe: zakres temperatur pracy od -25°C do +85°C (konektor), kabel nawet od -40°C do +90°C (w zależności od trybu pracy).
- Ekologiczny: przewód wolny od ołowiu, kadmu, FCKW, halogenów i silikonu.
- Przewód miedziany klasy 6: elastyczny i odporny na intensywną eksploatację.
Bezpieczeństwo i trwałość – ochrona instalacji i łatwy montaż
Specjalna konstrukcja konektora typu MSUD A umożliwia szybki montaż za pomocą śrub montażowych (gwint M3), gwarantując bezpieczne i pewne połączenie. Zintegrowany wskaźnik LED pozwala na natychmiastową ocenę stanu pracy zaworu, a dodatkowe rozwiązania w zakresie odciążenia kabla (zaleca się stosowanie opasek) zapewniają ochronę przed uszkodzeniami mechanicznymi.
- Dostosowany do pracy w środowiskach o wysokiej wilgotności, zapyleniu oraz narażonych na kontakt z olejami i chemią przemysłową.
- Odporny na ogień, benzynę oraz promieniowanie UV (zgodnie z wymaganymi normami).
- Maksymalna obciążalność prądowa przewodu – 12 A.
Konektor zaworowy MSUD typ A 18 mm – idealny wybór dla przemysłu
Przemysłowy konektor zaworowy 7000-18001-6361000 to gwarancja niezawodności połączeń, odporności na trudne warunki oraz łatwego montażu i serwisowania instalacji zaworowych. To nowoczesne i uniwersalne rozwiązanie do profesjonalnych zastosowań automatyki, maszyn, linii produkcyjnych oraz infrastruktury technicznej w zakładach przemysłowych.
