Xtreme - Outdoor
Męski prosty
12...230 V AC/DC
2-piny
bez komponentów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
| Długość cięcia (osłona) | 40 mm |
| Powłoka styku | nickel plated |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 40 mm |
| Family construction form | Amphenol AT06-2S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały 1, biały 2 |
General data | Cable
| Identyfikacja przewodu | R21 |
| Printing color of wire insulation | czarny (biała izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Stranding | 2 wires twisted |
| Filler | tak |
| wire arrangement | biały 1, biały 2 |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | Radox EM 104 |
| Outer-diameter (jacket) | 4,75 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | Radox EI 303 |
| Amount wires | 2 |
| Outer diameter insulation | 1,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Printing color of wire insulation | czarny (biała izolacja) |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,23 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 1000 V |
| Max. rated voltage (conductor - ground) | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 120 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 3 x Outer diameter |
| Promień gięcia (w ruchu) | 4 x Outer diameter |

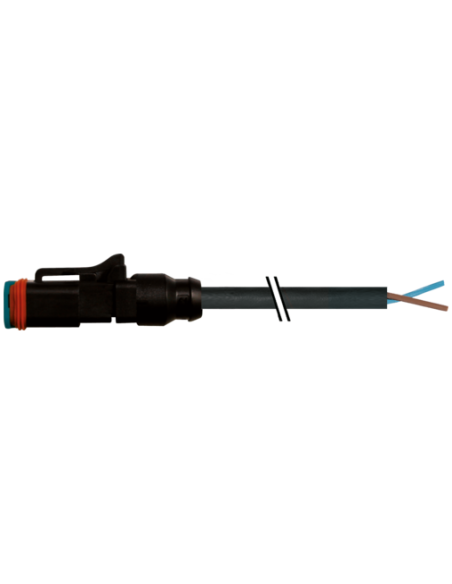

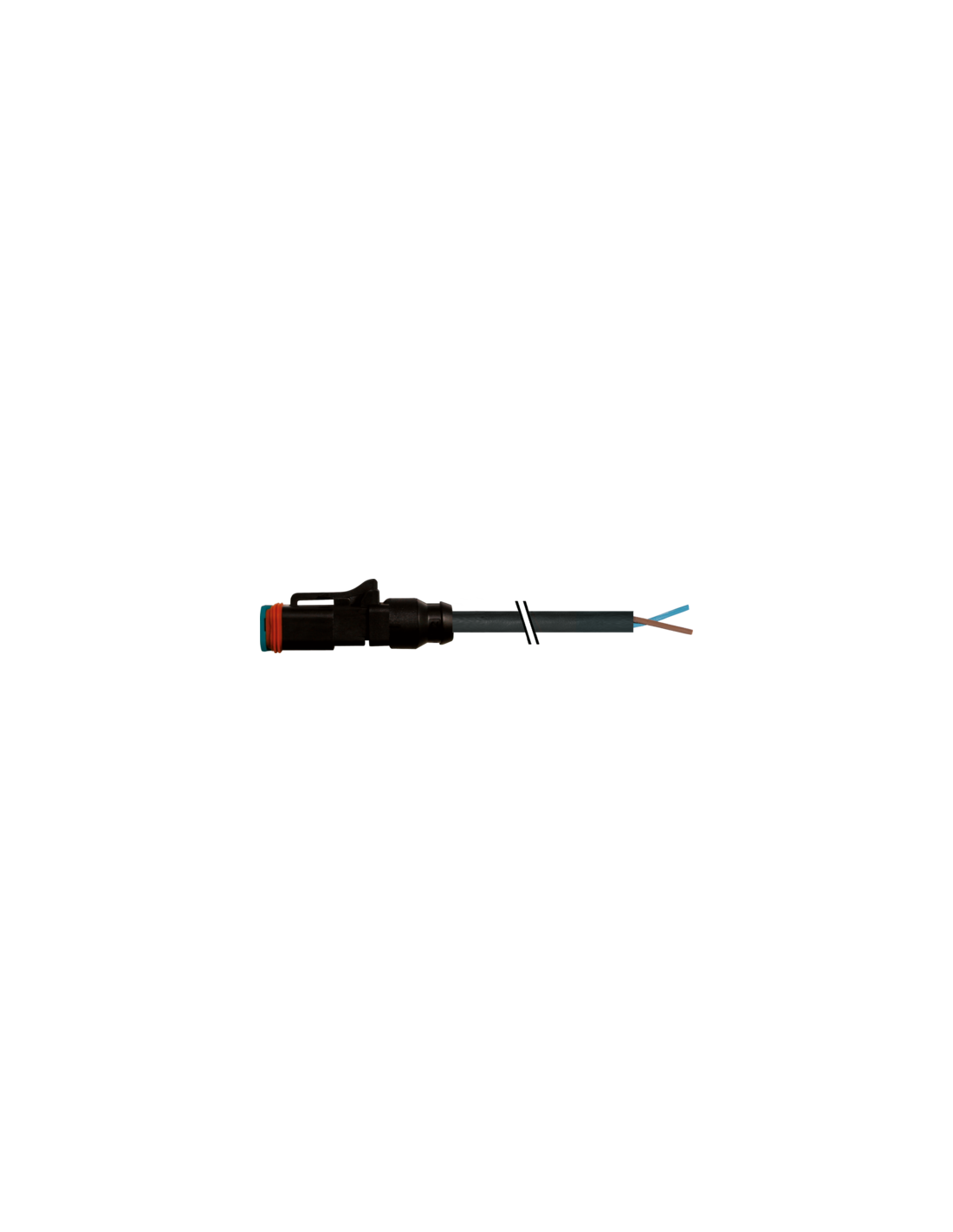

Korek zaworowy MDC06-2s kabel do kabla – złącze 2-pinowe o wysokiej odporności
Korek zaworowy MDC06-2s kabel do kabla o kodzie produktu 7080-72011-R210150 to nowoczesny element łączeniowy, dedykowany do zastosowań w wymagających środowiskach przemysłowych i zewnętrznych. Złącze zostało zaprojektowane z myślą o niezawodności w różnorodnych aplikacjach, takich jak automatyka przemysłowa, elektronika, instalacje maszynowe oraz systemy w pojazdach i maszynach rolniczych.
Złącze prosty męski 2-pinowy – uniwersalność i bezpieczeństwo
Korek zaworowy MDC06-2s to męskie złącze proste, które umożliwia łatwe i pewne podłączenie dwóch przewodów. Wyróżnia się wysoką klasą szczelności IP68, co zapewnia jego funkcjonalność nawet w trudnych warunkach atmosferycznych oraz w przypadku kontaktu z wodą czy kurzem. Obudowa wykonana z trwałego tworzywa sztucznego (PA) charakteryzuje się odpornością na oleje i wiele agresywnych substancji chemicznych, co pozwala na długotrwałe i bezawaryjne użytkowanie.
Możliwości zastosowania korka zaworowego MDC06-2s
- Przemysł ciężki – doskonały do urządzeń narażonych na wilgoć, pył oraz zmienne temperatury.
- Motoryzacja i maszyny rolnicze – sprawdza się w systemach hydraulicznych, pneumatycznych oraz instalacjach elektrycznych pojazdów.
- Automatyka przemysłowa – niezawodne połączenie dla czujników, zaworów i siłowników w liniach produkcyjnych.
- Energetyka oraz transport – możliwość pracy w szerokim zakresie napięć (12–230 V AC/DC) i prądów do 8 A na styk.
Najważniejsze cechy techniczne złącza
Złącze posiada 2 piny, co umożliwia szybkie i bezpieczne połączenie przewodów o różnych zastosowaniach. Łączna długość kabla wynosi 1,5 m, a przewody wykonano z wysokiej jakości skrętki miedzianej, ocynowanej – co gwarantuje niską rezystancję oraz wytrzymałość na długotrwałe obciążenia. Oznaczenie przewodu R21 oraz zastosowanie wysokowytrzymałych materiałów (Radox EM 104, Radox EI 303) zapewniają stabilność parametrów technicznych nawet przy dużych wahaniach temperatury (zakres pracy kabla od -50°C do +120°C w stanie stałym).
Wytrzymałość i bezpieczeństwo użytkowania
- Ochrona IP68 – pełna szczelność po zamontowaniu i przykręceniu złącza.
- Zakres napięć roboczych: od 12 do 230 V AC/DC.
- Wytrzymałość na przepięcia – znamionowy pik napięciowy 2,5 kV.
- Materiał uszczelki: silikon, odporny na warunki atmosferyczne.
- Odporność na ogień: zgodność z normami IEC 60332-2-2, UL 1581.
Montaż i użytkowanie – łatwość integracji
Blokada zatrzaskowa oraz wyraźna opaska kodująca ułatwiają szybkie i pewne podłączenie, a także prosty montaż w aplikacjach, gdzie istotne jest szybkie przyłączenie oraz niezawodność mechaniczna. Zaleca się ochronę złącza przed nadmiernymi obciążeniami mechanicznymi, na przykład poprzez zastosowanie opasek kablowych.
Standardowa kolorystyka przewodów (biały 1, biały 2, z czarnym nadrukiem) ułatwia właściwą identyfikację podczas instalacji. Istnieje możliwość zamówienia innych długości kabla – szczegóły na życzenie.
Schematy techniczne i dane wymiarowe

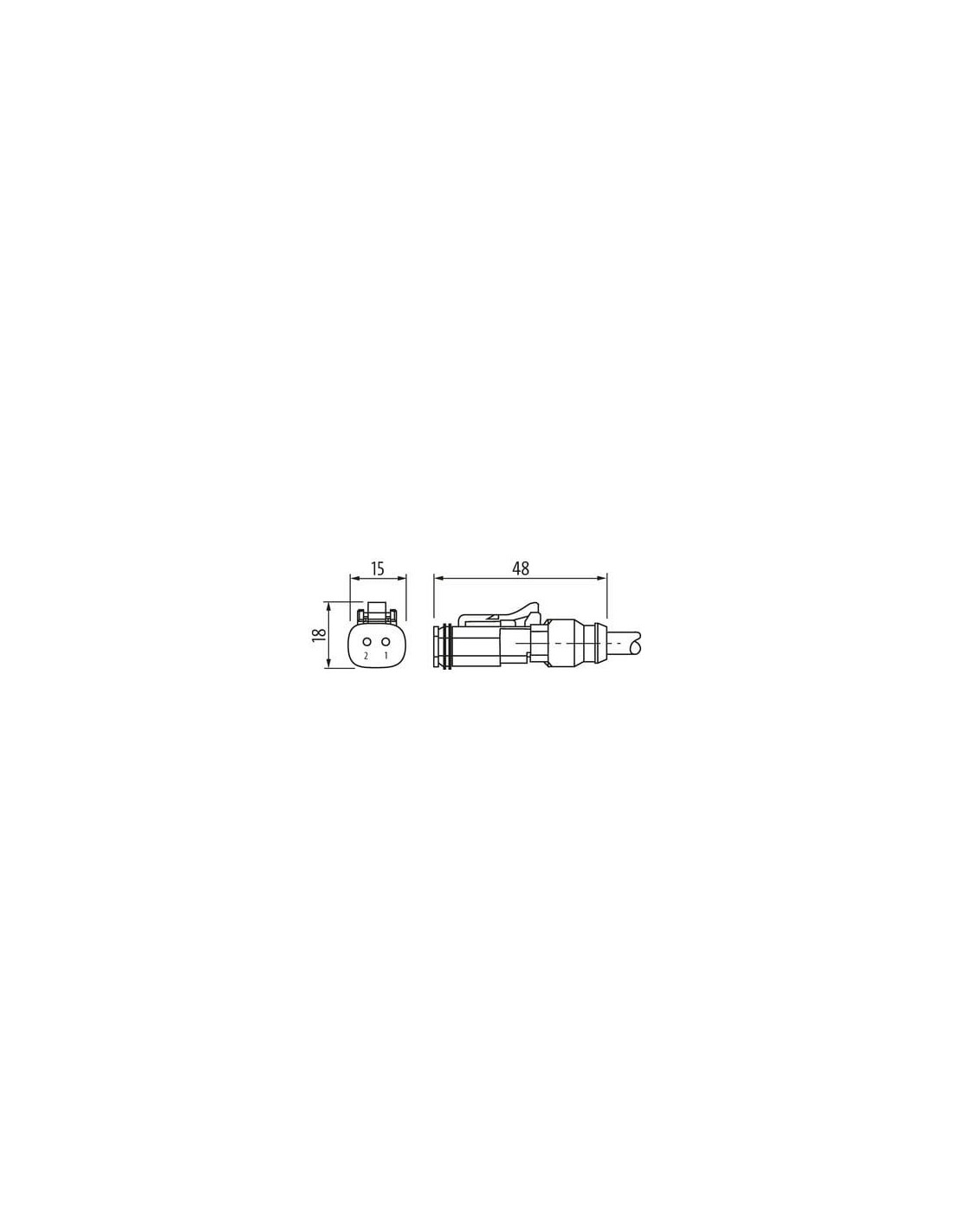

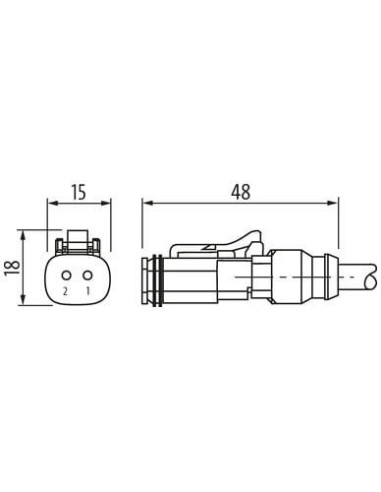

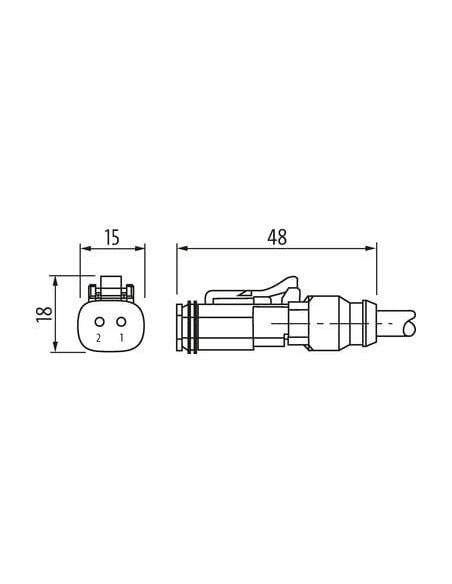

- Wymiary złączki: szerokość 18 mm, długość 48 mm, wysokość 15 mm.
- Liczba biegunów: 2.
- Typ złącza: Amphenol AT06-2S.
- Odpowiedni do peszli (Ø wewnętrzna): 10 mm.

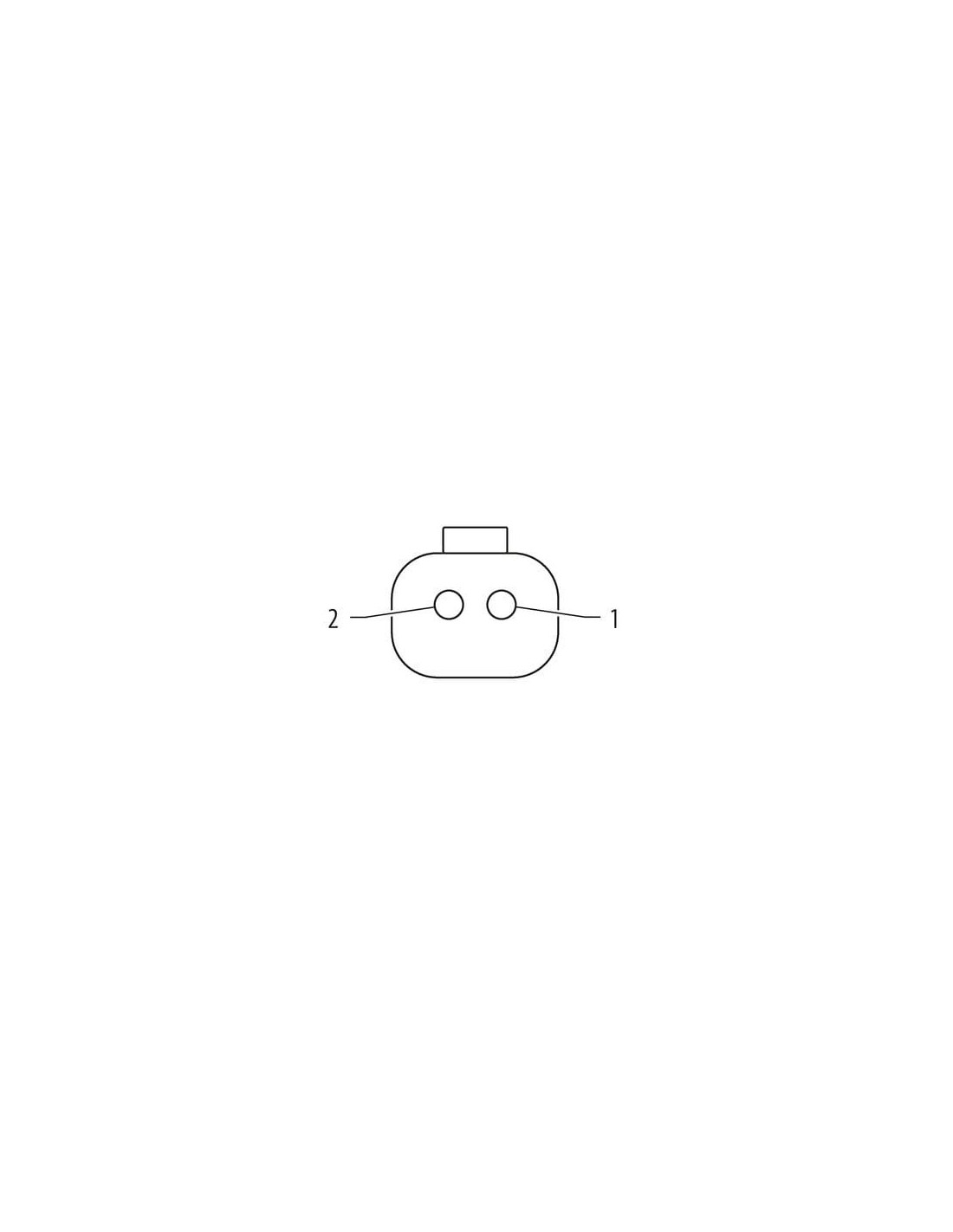

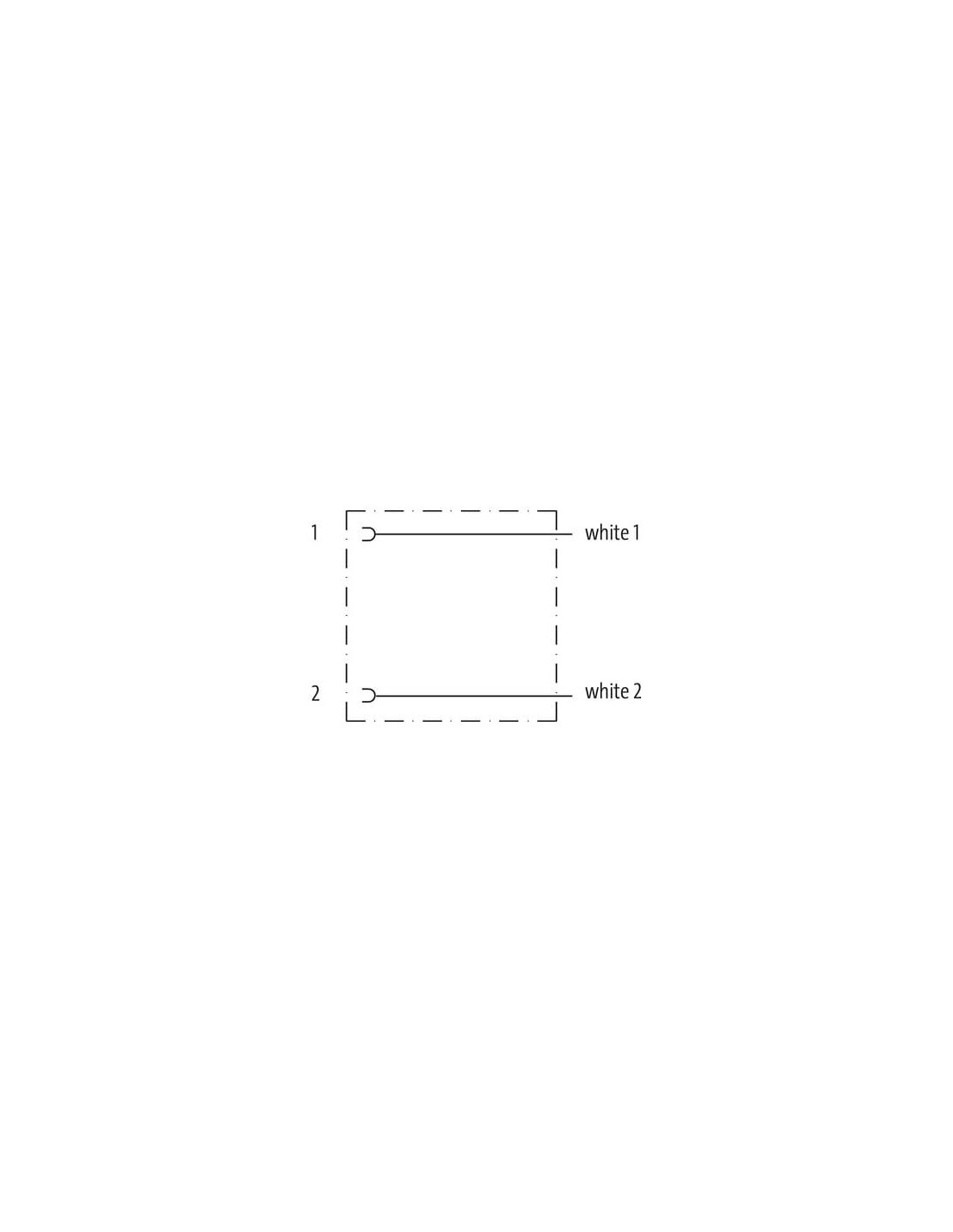

- Dokładne schematy połączeniowe i rozkład pinów zapewniają łatwą integrację w istniejących systemach.
Korek zaworowy MDC06-2s kabel do kabla 7080-72011-R210150 to niezawodne rozwiązanie dla każdego, kto poszukuje wytrzymałego, wodoodpornego i chemoodpornego złącza do zastosowań profesjonalnych.
