Żeński proste
0...230 V AC/DC
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 4 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Konektor zaworowy Junior Timer do wolnego kanału kablowego 7000-70001-7500300 – profesjonalne połączenia elektryczne
Konektor zaworowy Junior Timer o kodzie 7000-70001-7500300 to komponent wysokiej jakości, przeznaczony do zastosowań w automatyce przemysłowej, instalacjach maszynowych, hydraulice oraz innych systemach, które wymagają niezawodnego połączenia elektrycznego zaworów elektromagnetycznych. Złącze w wersji żeńskiej, przeznaczone do prostego montażu, zapewnia stabilność i bezpieczeństwo działania nawet w trudnych warunkach przemysłowych.
Najważniejsze zalety i cechy konektora Junior Timer
- Szeroki zakres napięć roboczych – obsługa instalacji z napięciem do 230 V AC/DC pozwala na uniwersalne wykorzystanie w wielu aplikacjach.
- Ochrona IP65 – wysoki stopień ochrony przed kurzem i strumieniami wody, gwarantujący bezawaryjną pracę w środowiskach przemysłowych.
- Trwała, odporna obudowa – wykonana z wysokiej jakości tworzywa sztucznego, wykazuje dobrą odporność na działanie chemikaliów i olejów.
- Odporność na płomień – trudnopalny materiał znacząco podnosi bezpieczeństwo użytkowania oraz ochronę instalacji.
- Kabel o długości 3 m – elastyczny przewód zapewnia swobodę montażu w rozbudowanych systemach automatyki.
- Uniwersalność zastosowań – konektor Junior Timer jest przeznaczony do podłączania cewek zaworów, czujników oraz innych urządzeń automatyki z interfejsem typu Junior Timer.
Typowe zastosowanie konektora Junior Timer do zaworów
Konektory Junior Timer są szeroko stosowane w branży przemysłowej, w szczególności do:
- Podłączania elektrozaworów w hydraulice i pneumatyce
- Zastosowań w automatyce maszyn i linii produkcyjnych
- Łączenia elementów systemów sterowania i sygnalizacji
- Montażu w szafach sterowniczych oraz skrzynkach rozdzielczych
- Pracy w środowiskach narażonych na wilgoć, zabrudzenia i czynniki chemiczne
Złącze doskonale sprawdza się w instalacjach, w których wymagana jest stabilność połączenia, odporność na drgania oraz niezawodność podczas długotrwałej pracy. Stosowanie oryginalnych złączy pozwala uniknąć nieplanowanych przestojów oraz kosztownych awarii.
Wytrzymałość i bezpieczeństwo instalacji
Konektor wyposażony jest w przewód z płaszczem PUR o podwyższonej odporności mechanicznej, elastyczności oraz właściwościach trudnopalnych. Przewód posiada także wysoką odporność na promieniowanie UV, działanie olejów i benzyny, co umożliwia jego eksploatację zarówno wewnątrz, jak i na zewnątrz budynków. Konstrukcja zapewnia pewne prowadzenie przewodów oraz skuteczne zabezpieczenie przed naprężeniami mechanicznymi.
Montaż i kompatybilność konektora Junior Timer

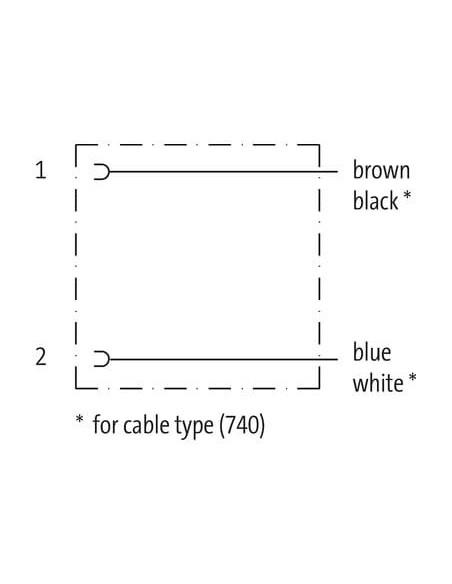

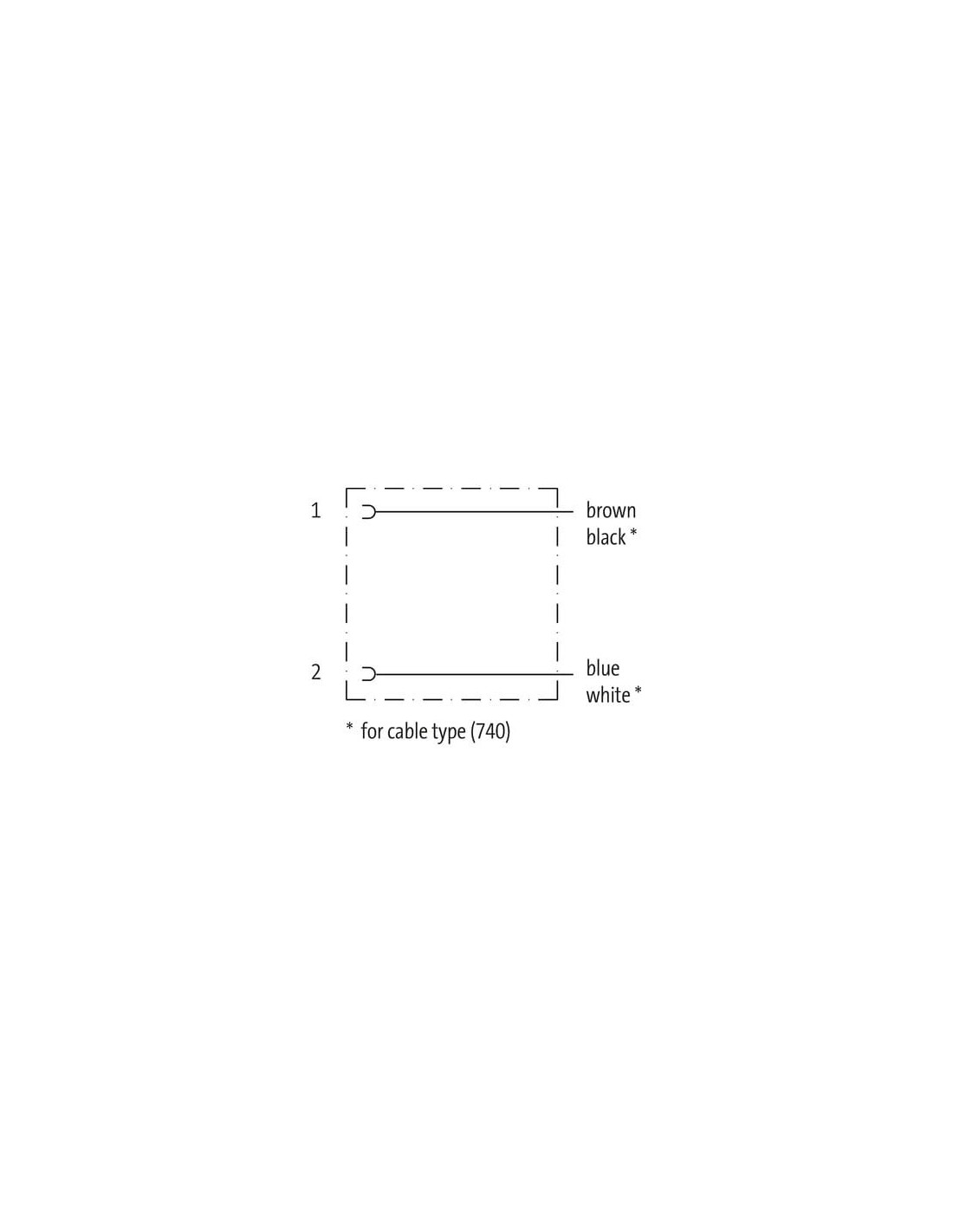

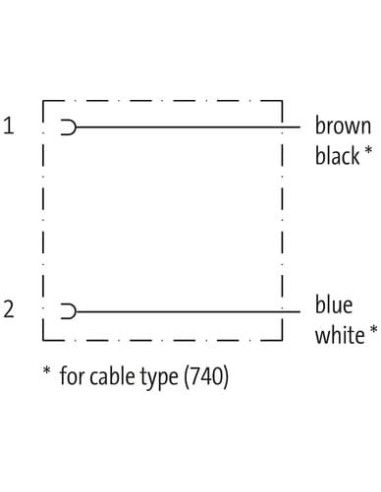

Prosta konstrukcja oraz znormalizowane wymiary złącza (24 x 60 mm) pozwalają na szybki i wygodny montaż w większości rozwiązań przemysłowych. Złącze pasuje do standardowych gniazd oraz zasilaczy cewkowych typu Junior Timer, a szczegółowy schemat połączeń ułatwia prawidłowe podłączenie.
Możliwość zastosowania różnych długości przewodów oraz wariantów kolorystycznych (zgodnie z wymaganiami projektu) czyni ten konektor rozwiązaniem uniwersalnym, dedykowanym zarówno do nowych instalacji, jak i do serwisu bieżącego.
