Żeński kątowe
10...24 V AC/30 V DC
LED i VDR
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 10 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Przemysłowy przewód Junior Timer z kablem LED+VDR – trwałe i niezawodne połączenie
Junior Timer z kablem LED+VDR o długości 3 m (kod produktu: 7000-70361-7500300) to solidny, kątowy przewód przyłączeniowy do zastosowań automatyki przemysłowej, dedykowany do profesjonalnych zastosowań. Złącze typu żeńskiego zapewnia trwałość oraz niezawodność pracy w środowiskach wymagających podwyższonej odporności mechanicznej i chemicznej.
Specjalistyczna konstrukcja z wysokiej jakości materiałów
Obudowa wykonana z tworzywa sztucznego odznacza się wysoką odpornością chemiczną oraz odpornością na oleje. Taka konstrukcja umożliwia użytkowanie przewodu nawet w trudnych warunkach przemysłowych – w warsztatach, halach produkcyjnych czy przy maszynach CNC. Dla aplikacji z agresywnymi mediami zaleca się indywidualne sprawdzenie odporności materiału.

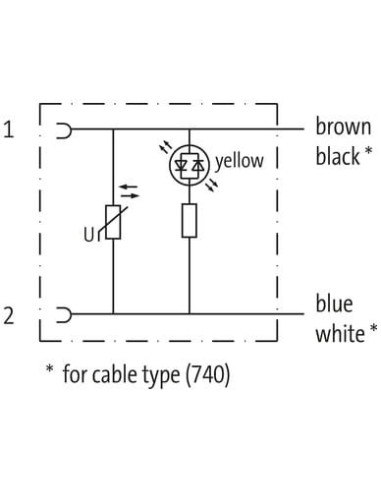

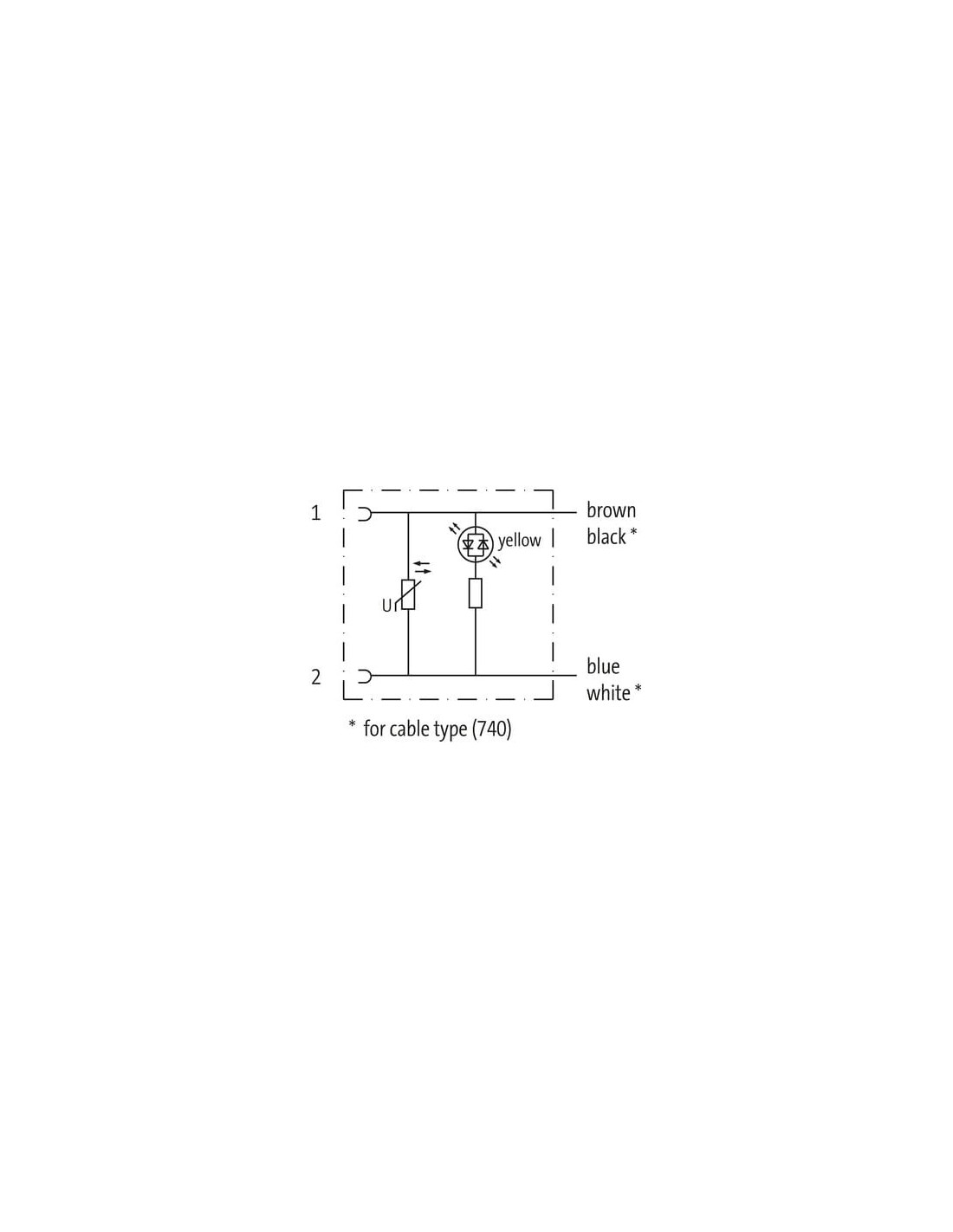

Wbudowana sygnalizacja LED oraz VDR – maksymalna kontrola i bezpieczeństwo
Przewód wyposażono w żółtą diodę LED sygnalizującą stan oraz zabezpieczenie przeciwprzepięciowe VDR, które chronią urządzenia przed niepożądanymi skokami napięcia. Ułatwia to szybkie diagnozowanie stanu pracy instalacji oraz zwiększa żywotność całego układu elektrycznego.
Aplikacje i zastosowania przewodu Junior Timer
Przewód Junior Timer z kablem LED+VDR znajduje zastosowanie w różnorodnych obszarach przemysłowych, w tym:
- Automatyka przemysłowa – jako element instalacji czujnikowych, siłowników, elektrozaworów;
- Budowa maszyn – niezawodne połączenie dla urządzeń wymagających wysokiej niezawodności;
- Systemy sterowania – monitorowanie i zabezpieczanie połączeń elektrycznych;
- Przemysł samochodowy oraz technika transportowa;
- Technologia procesowa – środowiska o wysokich wymaganiach ochrony IP65.
Dzięki zastosowaniu odpornego na promieniowanie UV, oleje i chemikalia płaszcza PUR, przewód sprawdzi się doskonale zarówno w aplikacjach stacjonarnych, jak i ruchomych.
Pewność i trwałość – parametry konstrukcyjne i elektryczne

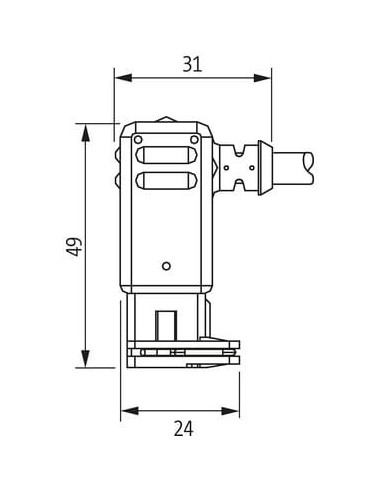

Złącze o szerokości 24 mm i wysokości 49 mm jest zgodne ze standardami elektromaszynowymi, gwarantując bezpieczeństwo połączeń. Konstrukcja umożliwia pewny montaż oraz zapewnia szczelność klasy IP65 (przy prawidłowym połączeniu i zablokowaniu). Kabel o przekroju 0,75 mm² z izolacją PUR/PVC pozwala na pracę w szerokim zakresie temperatur, co zwiększa uniwersalność zastosowań.
Bezpieczny montaż i elastyczność instalacji
Dodatkowe zalecenia dotyczące montażu obejmują użycie odpowiednich elementów odciążających (np. opasek kablowych) oraz przestrzeganie minimalnych promieni gięcia, co chroni przed uszkodzeniami przewodu oraz utratą klasy ochrony IP.
Junior Timer z kablem LED+VDR to idealny wybór dla instalacji wymagających trwałości, niezawodności oraz szybkiej diagnostyki stanu połączeń elektrycznych.
