Xtreme - Outdoor
Męski prosty
6...230 V AC/DC
2-piny
bez komponentów
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K, IP68, IP69K |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

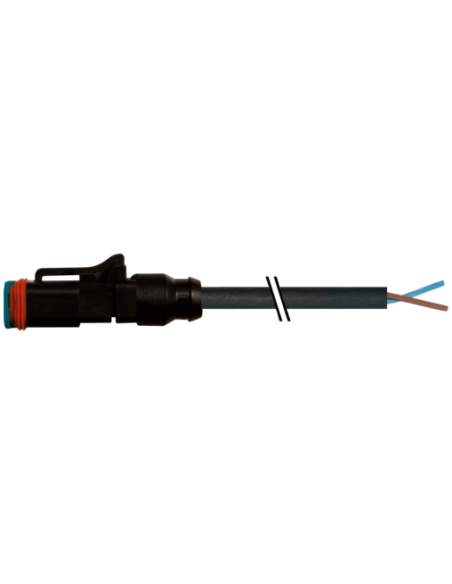

Wtyczka odprowadzająca MDC06-4s na kabel 7072-72151-7540300 – solidne połączenia dla wymagających zastosowań outdoorowych
Wtyczka odprowadzająca MDC06-4s na kabel 7072-72151-7540300 zapewnia niezawodne i bezpieczne połączenie elektryczne w trudnych warunkach zewnętrznych i przemysłowych. To wysokiej jakości komponent przeznaczony do stosowania w instalacjach wymagających maksymalnej wytrzymałości mechanicznej, odporności na czynniki chemiczne oraz stabilności parametrów elektrycznych. Dzięki zastosowaniu sprawdzonego złącza Deutsch DT06-4S oraz wygodnego podłączenia do kabla, produkt ten doskonale sprawdza się w systemach automatyki przemysłowej, maszynach rolniczych, pojazdach specjalistycznych, a także wszędzie tam, gdzie liczy się pewność i trwałość połączenia.
Dlaczego warto wybrać wtyczkę MDC06-4s na kabel?
- Ochrona IP66K, IP68, IP69K – doskonała odporność na pył, wodę pod ciśnieniem oraz zanurzenie, pozwala na użytkowanie produktu w najtrudniejszych warunkach środowiskowych.
- Szeroki zakres napięcia pracy – od 6 do 230 V AC/DC, co umożliwia zastosowanie w wielu aplikacjach zarówno niskonapięciowych, jak i wymagających wyższych parametrów.
- Wysoka obciążalność prądowa – maksymalnie do 8A na styk, a wytrzymała konstrukcja styków niklowanych zapewnia bezpieczną i długotrwałą pracę.
- Wytrzymały kabel – przewód PUR o długości 3 m cechuje się podwyższoną odpornością na ścieranie, promieniowanie UV, oleje oraz inne czynniki chemiczne.
- Wytrzymałość mechaniczna – blokada zatrzaskowa zapewnia skuteczne i pewne zamknięcie, a silikonowa uszczelka efektywnie chroni wnętrze przed wpływem wilgoci i zanieczyszczeń.
- Łatwa integracja – prosty montaż typu „włożone”, uniwersalna zgodność z popularnymi systemami złączy Deutsch oraz Amphenol.
Typowe zastosowania wtyczki odprowadzającej MDC06-4s
Wtyczka odprowadzająca na kabel MDC06-4s znajduje zastosowanie w szerokim zakresie gałęzi przemysłowych i zewnętrznych:
- Pojazdy rolnicze i budowlane – zasilanie oraz sterowanie osprzętem i czujnikami pracującymi w trudnych warunkach środowiskowych.
- Automatyka przemysłowa – łączenie urządzeń wymagających niezawodnego przesyłu sygnałów i zasilania.
- Systemy oświetleniowe zewnętrzne – podłączenie lamp LED, sterowników, systemów monitoringu w warunkach narażenia na pył i wodę.
- Przemysł transportowy – połączenia w przyczepach, naczepach, a także w pojazdach specjalnych oraz systemach energetycznych.
- Maszyny i urządzenia mobilne – wszędzie tam, gdzie istotne są trwałość złącza i elastyczność kabla przy ciągłym ruchu.
Budowa i schemat połączeń – wygoda oraz bezpieczeństwo montażu

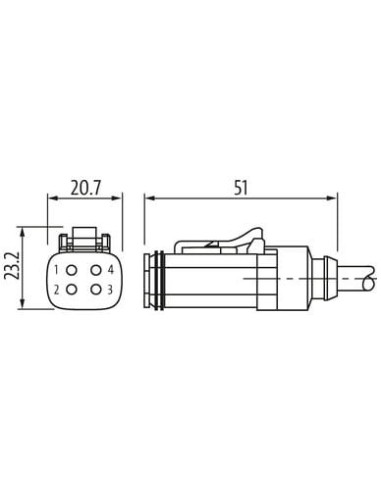

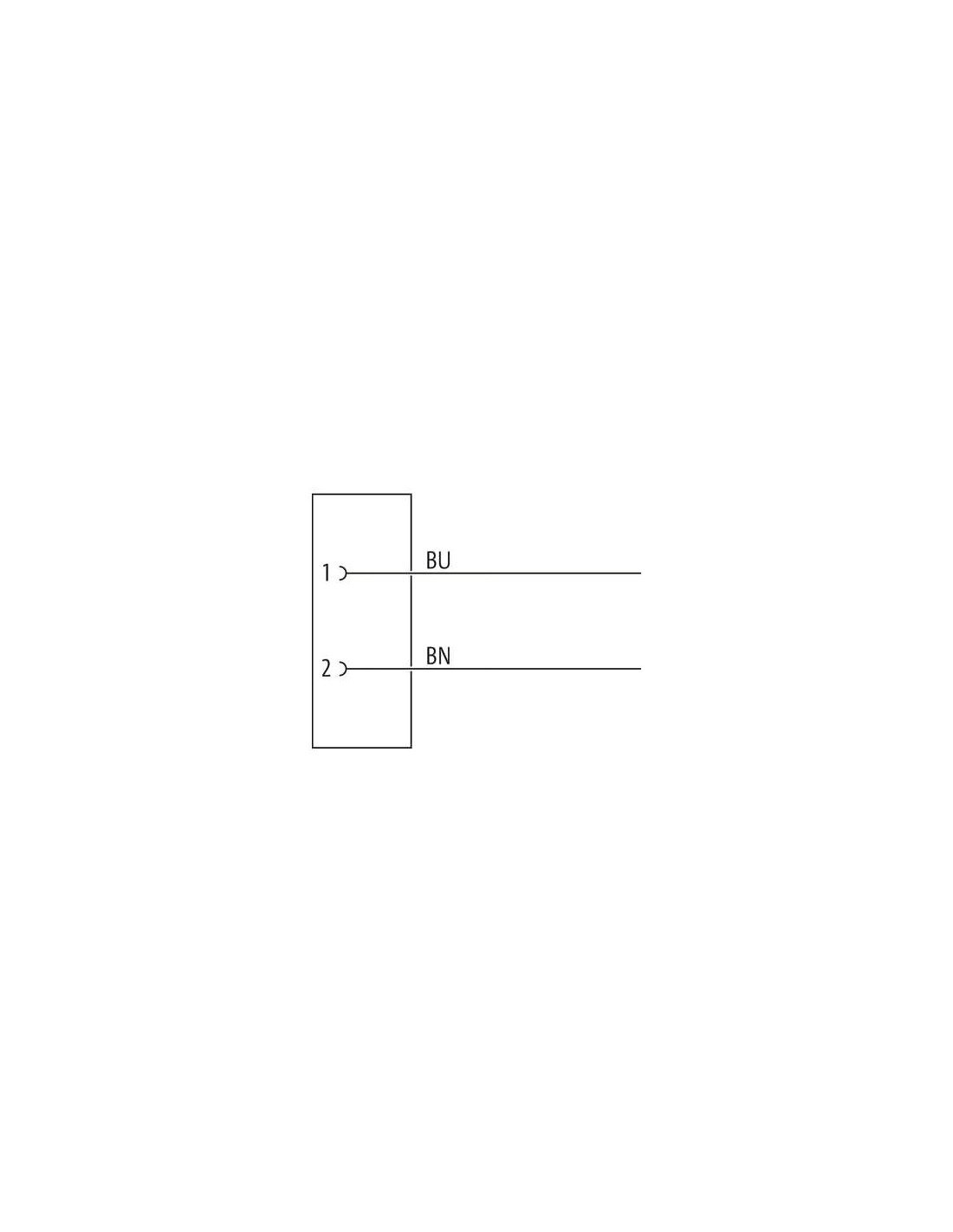

Wtyczka MDC06-4s została wyposażona w 2 piny oraz prosty układ oznaczeń: przewód niebieski (BU) i brązowy (BN), co umożliwia intuicyjne podłączanie urządzeń. Ergonomiczne wymiary wtyczki (51 × 23,2 × 20,7 mm) pozwalają na łatwy montaż nawet w miejscach o ograniczonej przestrzeni.
Najważniejsze zalety konstrukcyjne
- Trwała obudowa z poliamidu (PA) o wysokiej odporności chemicznej i mechanicznej.
- Silikonowa uszczelka skutecznie zabezpiecza przed wnikaniem zanieczyszczeń oraz wody.
- Wytrzymała wiązka przewodów skręcana (2 × 0,75 mm², 42 druty/żyła) o dużej giętkości oraz odporności na promieniowanie UV.
- Brak dodatkowych komponentów – bezpieczne użytkowanie nawet w aplikacjach wysokiego ryzyka.
Montaż i użytkowanie wtyczki odprowadzającej MDC06-4s na kabel
Montaż wtyczki przebiega szybko i wygodnie, a zaleca się stosowanie dodatkowych zabezpieczeń przed obciążeniami mechanicznymi, na przykład opasek zaciskowych. Dzięki zachowaniu odpowiednich promieni gięcia kabla oraz wysokiej klasie szczelności IP, produkt gwarantuje długą i bezawaryjną pracę nawet w najbardziej wymagających aplikacjach terenowych i przemysłowych.
