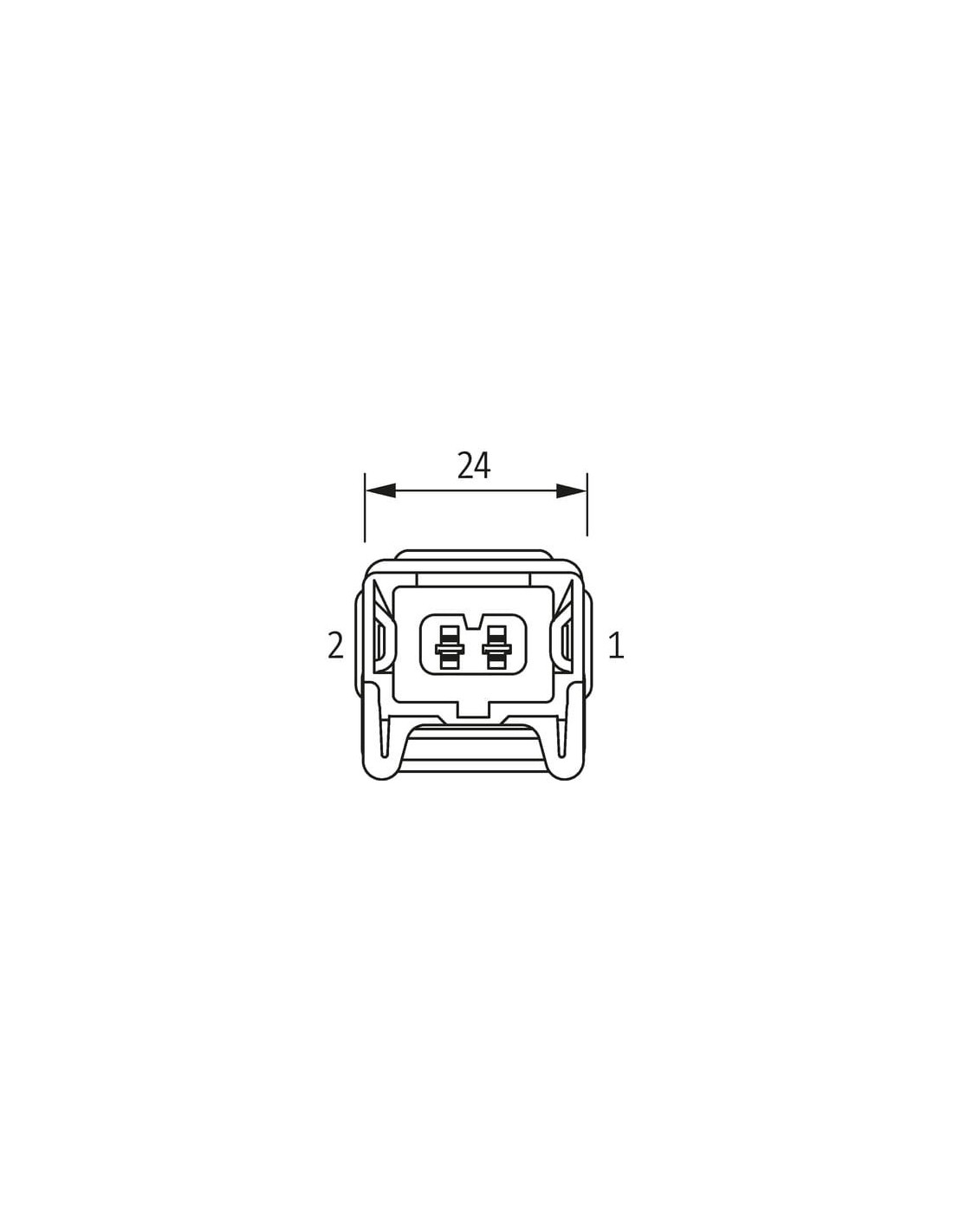

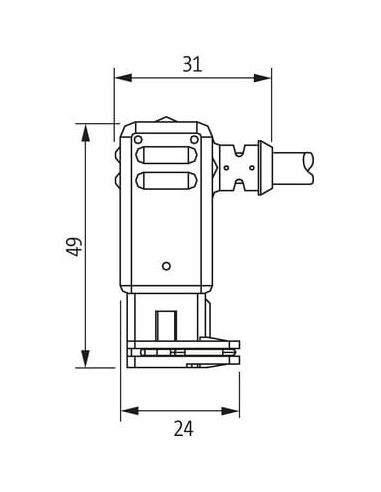

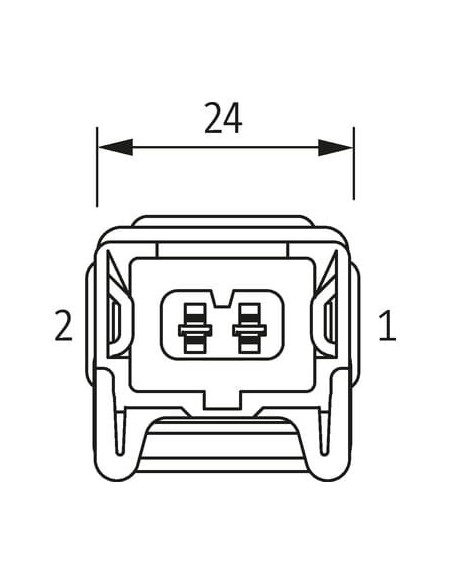

Żeński kątowe
max. 230 V AC/DC
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 4 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

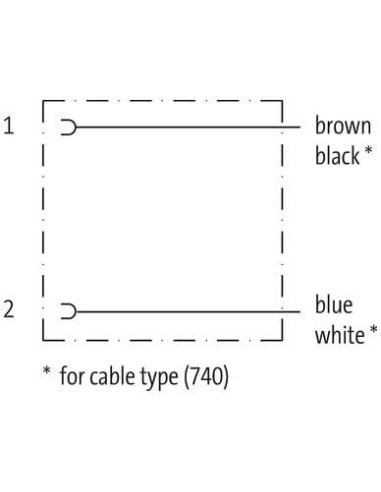

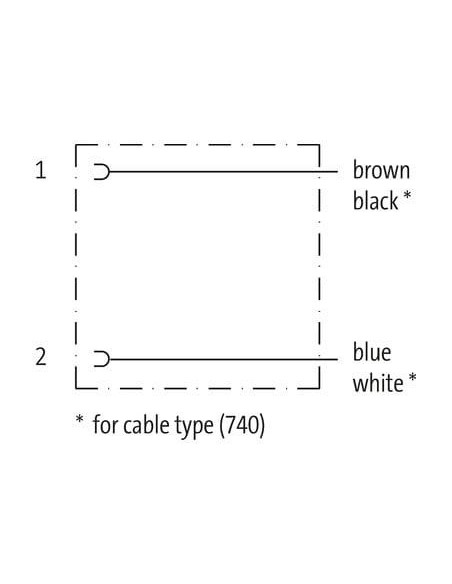

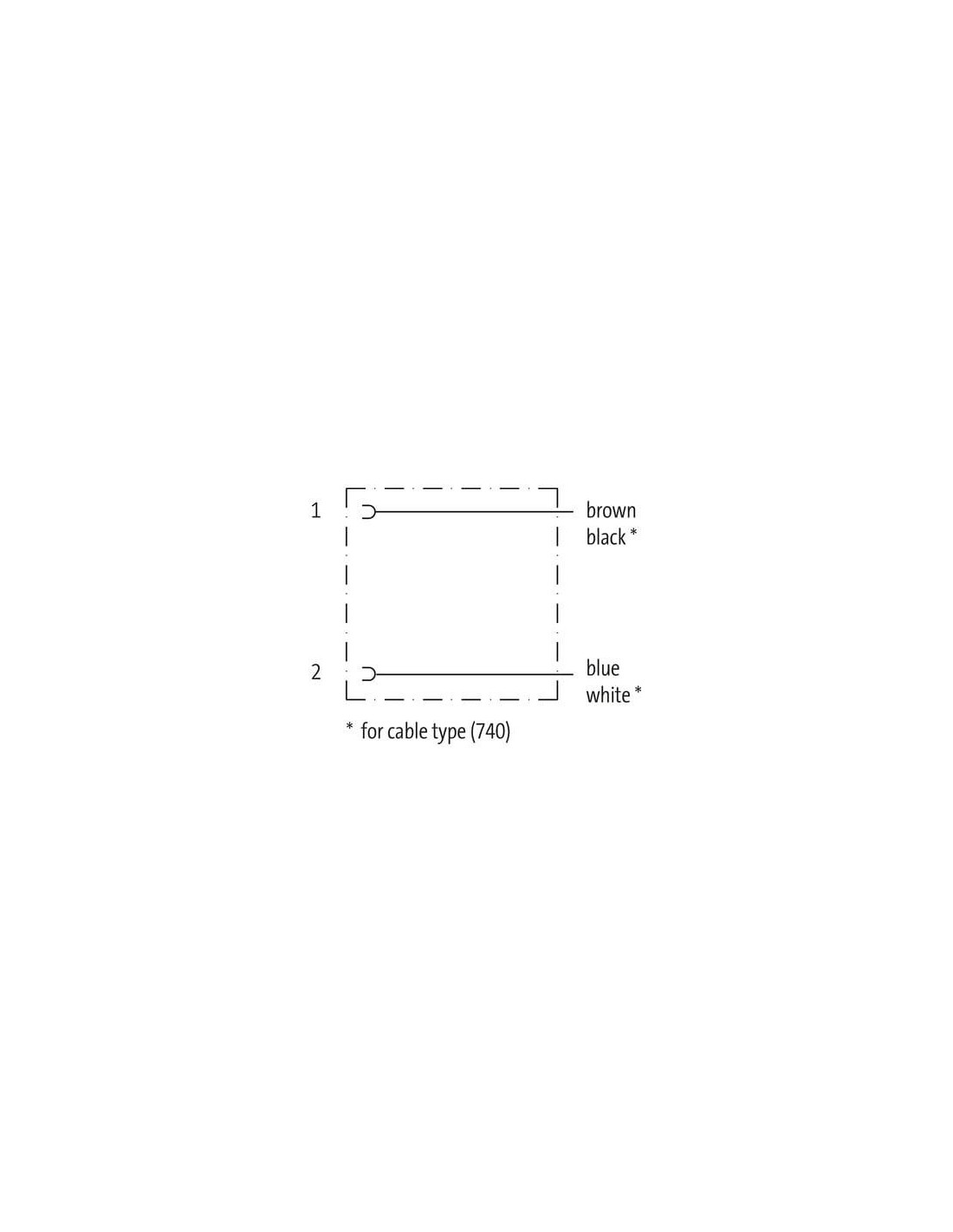

| wire arrangement | czarny, biały |
General data | Cable
| Identyfikacja przewodu | 740 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | czarny, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 2 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Konektor zaworowy Junior Timer kątowy z wolnymi kablami 1,5 m – kod produktu 7000-70301-7400150
Konektor zaworowy Junior Timer w wersji kątowej z wolnymi zakończeniami przewodów to praktyczne i solidne rozwiązanie do przemysłowych aplikacji sterowania automatyką, maszynami oraz zaworami elektromagnetycznymi. Uniwersalność i trwałość połączenia sprawiają, że produkt sprawdzi się zarówno w nowoczesnych liniach produkcyjnych, jak i w instalacjach modernizowanych.
Opis i zalety konektora Junior Timer z przewodem 1,5 m
Wysokiej klasy konektor kątowy 2-pinowy typu Junior Timer wykonany jest z odpornego na działanie olejów oraz substancji chemicznych tworzywa sztucznego. Ergonomiczna obudowa ułatwia montaż, a konstrukcja pod kątem zapewnia komfort instalacji w ciasnych przestrzeniach. Produkt przeznaczony jest do pracy z napięciem do 230 V AC/DC i maksymalnym prądem 4 A, dzięki czemu znajduje zastosowanie w szerokim zakresie przemysłowych układów sterowania.
- Bardzo dobra odporność chemiczna i na oleje – wykorzystanie w aplikacjach przemysłowych, gdzie występuje kontakt z agresywnymi mediami.
- Stopień ochrony IP65 – gwarancja szczelności i niezawodnej pracy w trudnych warunkach środowiskowych.
- Trudnopalność przewodu oraz PUR-owy płaszcz – bezpieczeństwo oraz podwyższona odporność mechaniczna i termiczna.
- Elastyczność kabli – kabel zapewniający bezproblemowe użytkowanie w instalacjach stacjonarnych oraz ruchomych.
Typowe zastosowania konektorów Junior Timer
Konektor Junior Timer z wolnymi przewodami wykorzystywany jest w połączeniach:
- cewek zaworów elektromagnetycznych (np. hydraulicznych, pneumatycznych),
- czujników i elementów wykonawczych automatyki przemysłowej,
- modułów maszynowych w pojazdach przemysłowych i maszynach rolniczych,
- urządzeń wymagających szczelnych, trwałych i łatwych w montażu połączeń elektrycznych.
Stosowany jest wszędzie tam, gdzie ważna jest niezawodność połączenia oraz odporność na niekorzystne warunki pracy, w tym drgania, wilgoć, pył i obciążenia mechaniczne.
Możliwości konfiguracji i montażu
Konektor kątowy Junior Timer umożliwia szybkie i pewne podłączenie przewodów w standardowych instalacjach przemysłowych. W komplecie znajduje się przewód o długości 1,5 metra, przygotowany do indywidualnego okablowania. W przypadku konieczności zamówienia kabli o innych długościach – istnieje taka możliwość na życzenie (indywidualna konfiguracja).
- Łatwy montaż, wygodne podłączenie do cewki zaworu
- Wyraźnie oznaczone zaciski PIN oraz przewody według normy Junior Timer
- Możliwość zabezpieczenia przed przeciążeniem mechanicznym (osłony, opaski zaciskowe)
Bezpieczeństwo i trwałość w eksploatacji konektora zaworowego Junior Timer
Produkt spełnia wymagania stopnia ochrony IP65 (przy poprawnym zamontowaniu), dzięki czemu jest odporny na pył oraz wodę, a także wyróżnia się wysokim poziomem odporności dielektrycznej (pik napięciowy 4 kV). Elastyczna i odporna na ścieranie izolacja oraz solidna konstrukcja pozwalają na długotrwałe użytkowanie w wymagających warunkach przemysłowych.
