Żeński kątowe
10...24 V AC/30 V DC
LED i VDR
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 10 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 752 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Przemysłowy przewód Junior Timer z wtyczką LED+VDR 5m – wytrzymałe rozwiązanie do automatyki
Junior Timer z kablem LED+VDR to przemysłowe rozwiązanie do połączeń elektrycznych, zaprojektowane z myślą o intensywnym użytkowaniu w środowiskach przemysłowych. Produkt posiada oznaczenie 7000-70361-7520500 i wyróżnia się wysoką odpornością mechaniczną oraz niezawodnością elektryczną. Kątowa żeńska wtyczka umożliwia wygodny montaż nawet w trudno dostępnych miejscach.
Wysoka odporność i bezpieczeństwo dzięki zaawansowanej konstrukcji
Obudowa z trwałego tworzywa sztucznego oraz odporność na wiele agresywnych substancji chemicznych i oleje sprawiają, że przewód sprawdza się nawet w trudnych warunkach produkcyjnych. Materiał jest trudnopalny oraz wolny od szkodliwych substancji, takich jak ołów, kadm czy FCKW. Zastosowany kabel PVC o długości 5 metrów umożliwia elastyczne prowadzenie instalacji i jest odporny na promieniowanie UV.
Zastosowanie Junior Timer z kablem LED+VDR w automatyce i przemyśle
Kabel z wtyczką Junior Timer znajduje zastosowanie w szerokim zakresie aplikacji automatyki przemysłowej, takich jak czujniki, siłowniki, rozdzielacze i urządzenia wykonawcze. Dzięki czytelnemu wskaźnikowi LED oraz wbudowanemu ogranicznikowi przepięć (VDR) zwiększa bezpieczeństwo i niezawodność pracy układów sterowania. Przeznaczony do pracy w maszynach, liniach produkcyjnych oraz aplikacjach wymagających szybkiej diagnostyki sygnału i ochrony przed zakłóceniami elektrycznymi.
- Napięcie zasilania: 10...24 V AC / 30 V DC
- Wskaźnik LED: żółty, umożliwiający szybkie sprawdzenie stanu połączenia
- Stopień ochrony IP65: gwarantujący szczelność w trudnych warunkach przemysłowych
- Zakres temperatur pracy: od -25°C do +85°C (dla złącza), od -30°C do +70°C (dla kabla)
- Wytrzymałość mechaniczna: PVC, klasa giętkości 5, odporność na ścieranie, promieniowanie UV i oleje
- Bezpieczeństwo elektryczne: wbudowane zabezpieczenia LED+VDR, odporność na przepięcia do 0,8 kV

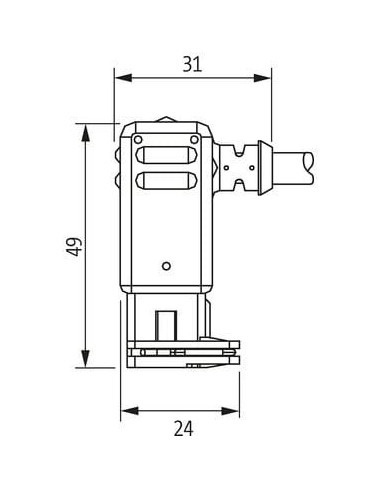

Budowa i schemat podłączenia Junior Timer LED+VDR
Wtyczka posiada dwa złącza elektryczne o szerokości 24 mm, a całkowite wymiary obudowy to 49x31 mm, co pozwala na pewny montaż i podłączenie także w ograniczonej przestrzeni. Konstrukcja kąta zapewnia ochronę złącza przed przypadkowymi uszkodzeniami mechanicznymi. Produkt wyposażony jest w przewody o przekroju 0,75 mm² (skrętka miedziana, klasa 5), co umożliwia przesył prądu do 12 A (dla kabla) – idealne rozwiązanie do zasilania i przesyłu sygnału w aplikacjach automatyki.
Typowe zastosowania i przewagi produktu 7000-70361-7520500
Junior Timer z kablem LED+VDR to idealny wybór do aplikacji, w których kluczowa jest niezawodność sygnału, ochrona przed przepięciami oraz wygodna diagnostyka. Umożliwia integrację w instalacjach OEM, maszynach przemysłowych oraz pojazdach specjalistycznych. Zaletą jest również dostępność różnych długości kabli, a szeroka odporność na czynniki zewnętrzne wydłuża żywotność instalacji.
- Automatyka przemysłowa
- Systemy transportu i logistyki
- Robotyka i linie produkcyjne
- Maszyny rolnicze i pojazdy specjalistyczne
- Instalacje wymagające odporności na wilgoć, wibracje i agresywne środowisko
Junior Timer z LED+VDR zapewnia bezpieczeństwo, wygodę obsługi i długotrwałą eksploatację – to sprawdzone rozwiązanie w warunkach przemysłowych.
