Xtreme - Outdoor
Męski prosty
max. 24 V DC
3-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 513 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Conductor crosssection (wire) | 0,75 mm² |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 10 x Outer diameter |

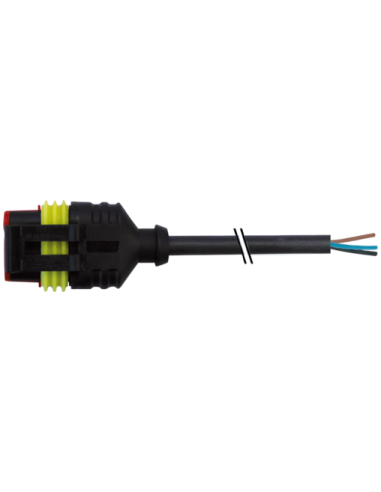

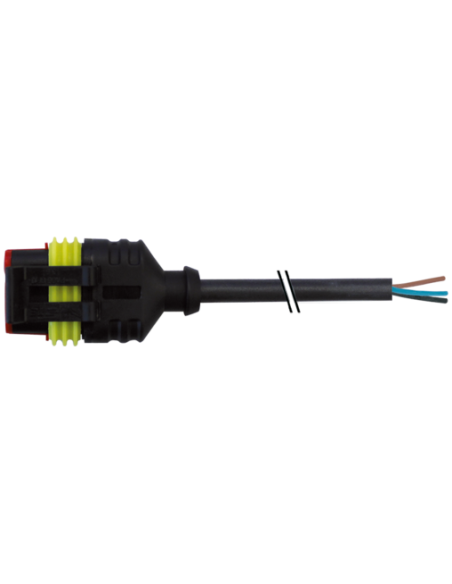

Konektor zaworowy SuperSeal żeński z wolnym końcem kabla 7,5 m – profesjonalne połączenia elektrotechniczne
Konektor zaworowy SuperSeal żeński, o długości kabla 7,5 m i numerze katalogowym 7072-73081-5130750, to niezawodne rozwiązanie do zastosowań w wymagających warunkach przemysłowych i zewnętrznych. Produkt stworzony z wysokiej jakości materiałów, dedykowany jest do trwałego i bezpiecznego łączenia instalacji elektrycznych w motoryzacji, automatyce przemysłowej, rolnictwie czy technice mobilnej.
Wytrzymałość, szczelność i bezpieczeństwo w trudnych warunkach
Obudowa konektora została wykonana z tworzywa sztucznego odpornego na działanie czynników chemicznych i olejów, co gwarantuje długą żywotność nawet w kontakcie z agresywnymi mediami. Wysoki stopień ochrony IP67 zapewnia niezawodną szczelność przeciwko pyłom i wilgoci, nawet podczas zanurzenia, dzięki czemu złącze sprawdzi się w aplikacjach narażonych na trudne warunki atmosferyczne i zapylenie.
- Stopień ochrony IP67 – ochrona przed pyłem i wodą
- Odporność na oleje, chemikalia, UV i benzynę
- Zakres temperatur pracy od -40°C do 125°C
Uniwersalne zastosowania konektora SuperSeal z przewodem

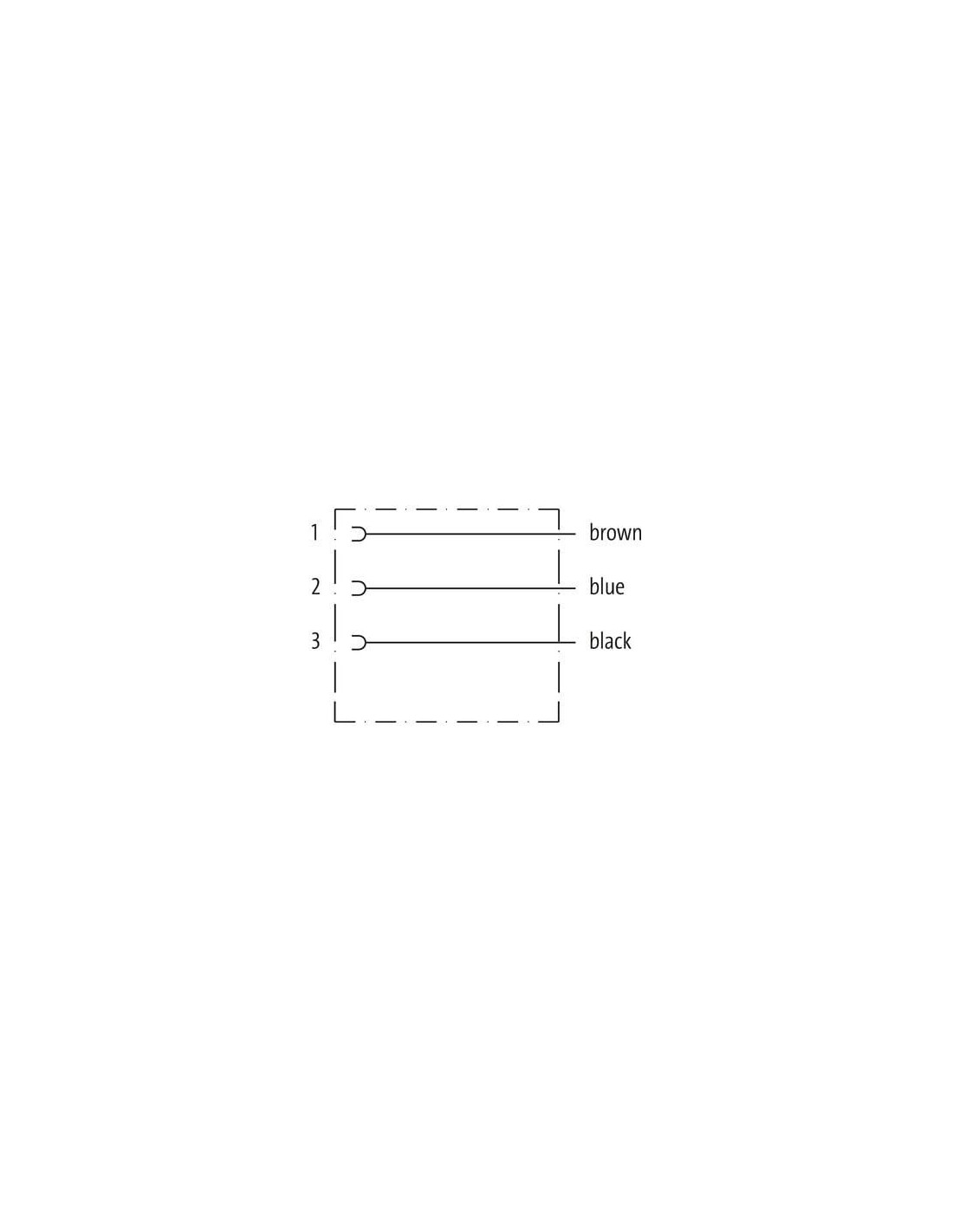

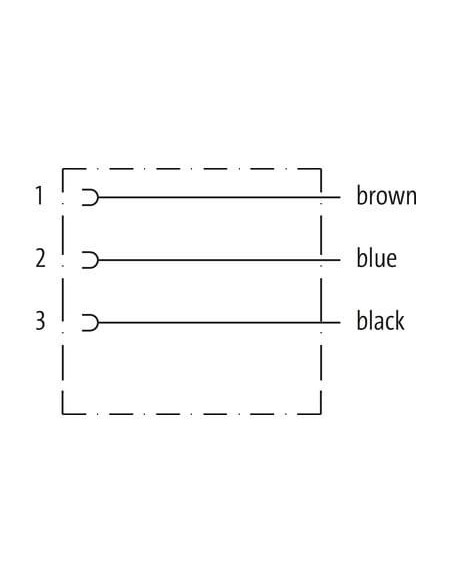

Trzyżyłowy przewód o długości 7,5 m oferuje szerokie możliwości montażowe i pozwala na wygodne podłączenie urządzeń nawet w oddalonych punktach instalacji. Dzięki przewodom o przekroju 0,75 mm² można przesyłać prąd do 12 A (zgodnie z normą DIN VDE 0298-4). Kolorystyka przewodów (brązowy, niebieski, czarny) ułatwia szybkie i pewne podłączenie.

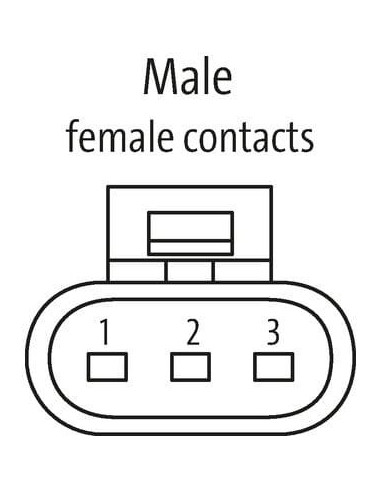

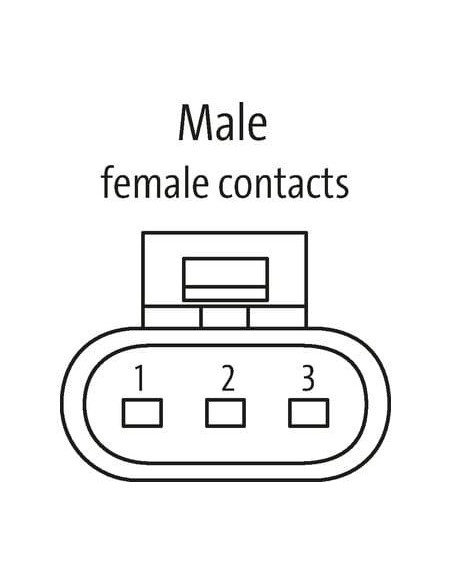

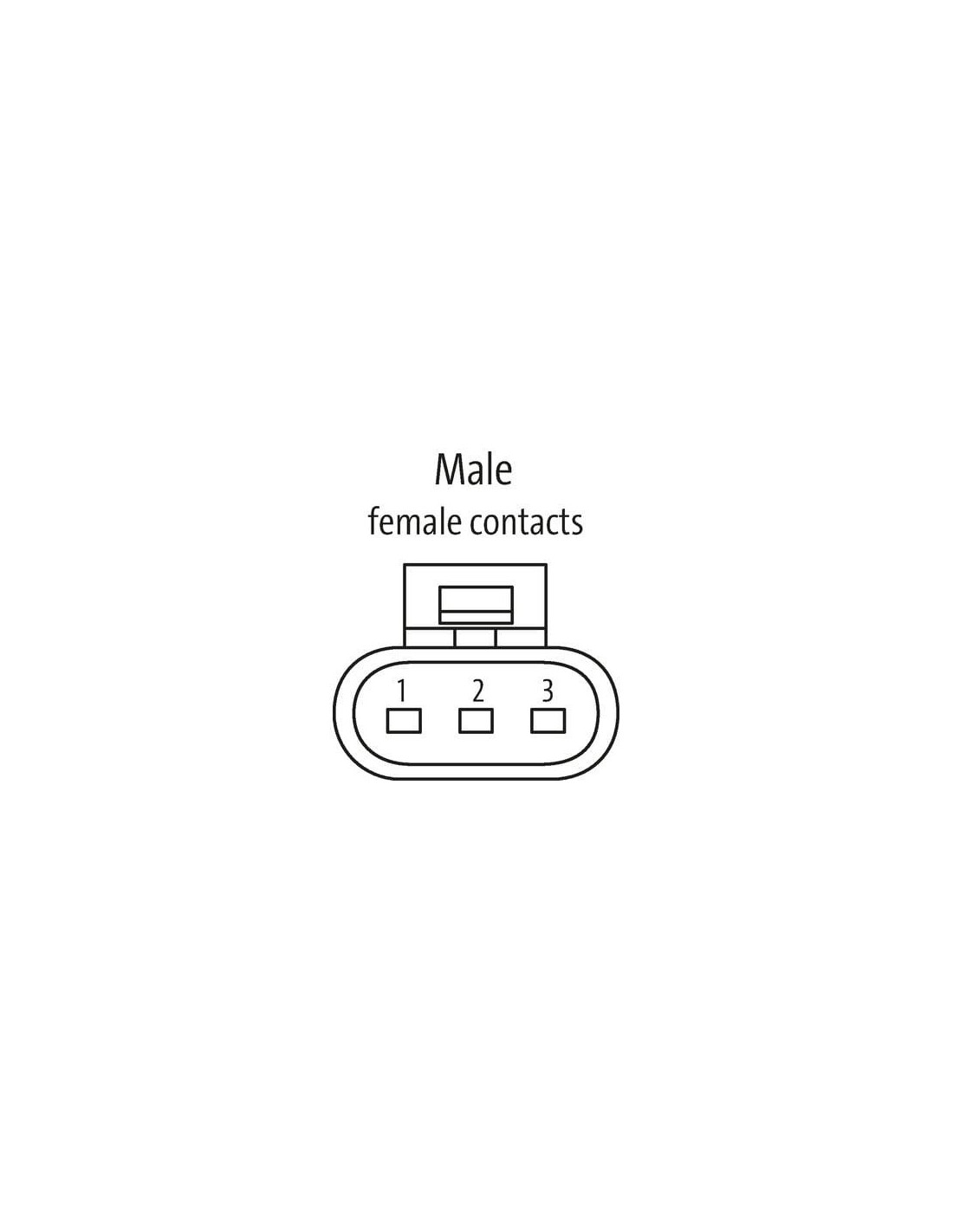

- Złącze: żeńskie SuperSeal 1.5 (3 piny)
- Wolny koniec kabla: do indywidualnego zastosowania
- Typowe zastosowania:
- Instalacje elektrozaworów w systemach hydraulicznych i pneumatycznych
- Automatyka przemysłowa i układy sterowania
- Pojazdy specjalistyczne, rolnicze i budowlane
- Maszyny mobilne, systemy nawadniania i klimatyzacji
- Przemysł motoryzacyjny
Komfort instalacji i niezawodność połączenia
Blokada zatrzaskowa gwarantuje stabilność połączenia i eliminuje ryzyko przypadkowego rozłączenia w trakcie pracy urządzeń. Kabel w powłoce PUR charakteryzuje się dużą odpornością na promieniowanie UV oraz uszkodzenia mechaniczne, co czyni konektor idealnym wyborem do zastosowań zarówno wewnętrznych, jak i zewnętrznych.
- Łatwy montaż dzięki konstrukcji SuperSeal
- Silikonowa uszczelka zapewniająca dodatkową ochronę przed wodą i pyłem
- Przewody skręcane dla trwałości i elastyczności
- Wytrzymałość na częste zginanie
Dzięki konektorowi zaworowemu SuperSeal uzyskujesz pewność długotrwałej i bezpiecznej pracy instalacji, nawet w trudnych warunkach eksploatacyjnych.
