Żeński kątowe
max. 230 V AC/DC
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 4 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

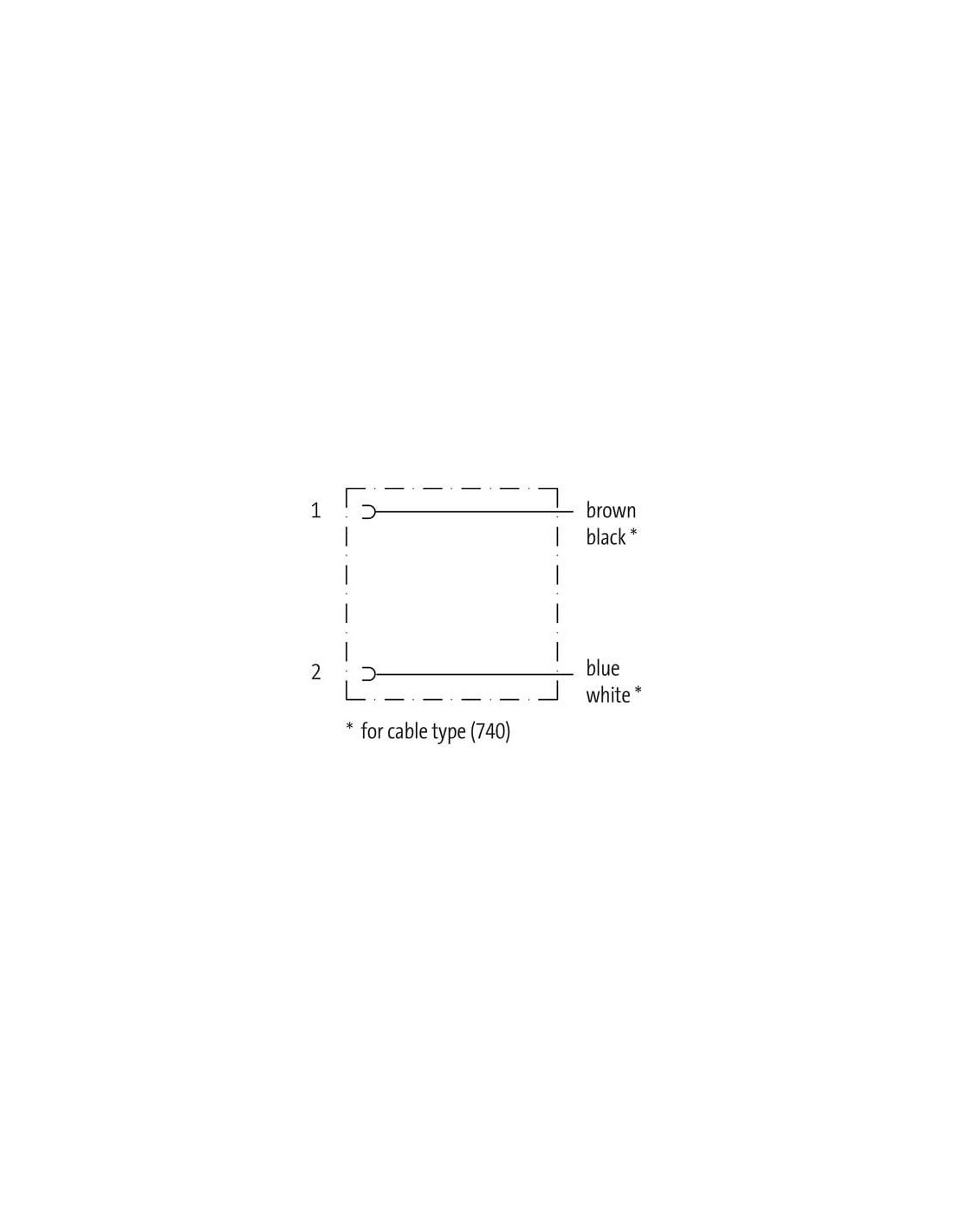

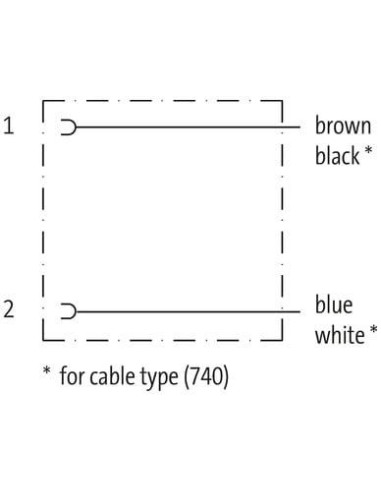

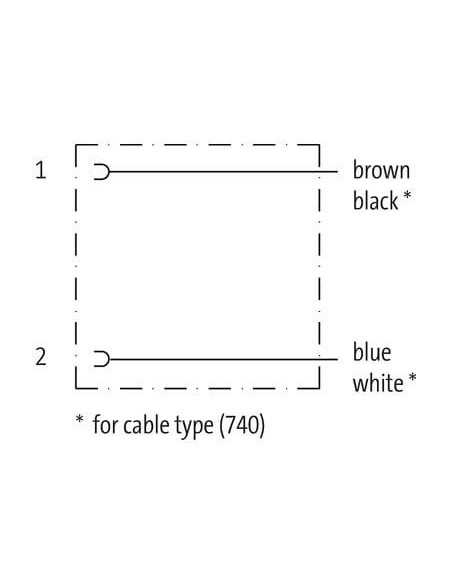

Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 752 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Zawór Junior Timer z kablem 1,5 m – Złącze elektryczne do wymagających zastosowań
Zawór Junior Timer o kodzie 7000-70301-7520150 to wysokiej jakości kątowa złączka żeńska z kablem, przeznaczona do profesjonalnych instalacji przemysłowych. Produkt ten posiada kabel o długości 1,5 m, dzięki czemu doskonale sprawdza się w różnorodnych układach automatyki, pneumatyki oraz systemach hydraulicznych, w których zachodzi potrzeba szybkiego i pewnego podłączenia cewek elektromagnetycznych, elektrozaworów lub urządzeń sterujących.
Główne zalety i cechy złącza Junior Timer
- Uniwersalność zastosowania – może być wykorzystywane zarówno w aplikacjach AC, jak i DC do napięcia 230 V, co umożliwia wszechstronne użycie w sterowniach, maszynach oraz urządzeniach produkcyjnych.
- Wytrzymała konstrukcja – obudowa wykonana z trwałego tworzywa sztucznego, odpornego na działanie chemikaliów i olejów, co zwiększa żywotność nawet podczas intensywnej eksploatacji.
- Wysoki poziom ochrony – stopień szczelności IP65 pozwala na bezpieczne stosowanie w trudnych warunkach przemysłowych, gdzie występują kurz, pył lub wilgoć.
- Kabel dwukolorowy – przejrzyste oznaczenie przewodów ułatwia instalację, a także późniejszą diagnostykę i serwisowanie urządzeń.
Typowe zastosowania złącza Junior Timer
Zawór Junior Timer z kablem 1,5 m jest idealnym rozwiązaniem do połączeń elektrycznych w siłownikach, elektrozaworach oraz komponentach wykorzystywanych w rozbudowanych układach automatyki przemysłowej. Dzięki solidnemu wykonaniu i zgodności z normami przemysłowymi, produkt znajduje szerokie zastosowanie:
- w pneumatyce i hydraulice przemysłowej
- w maszynach produkcyjnych oraz robotyce
- w systemach sterowania procesów
- w układach podciśnieniowych oraz sprężonego powietrza
- w aplikacjach wymagających niezawodnych połączeń odpornych na trudne warunki środowiskowe
Solidność i bezpieczeństwo podczas eksploatacji

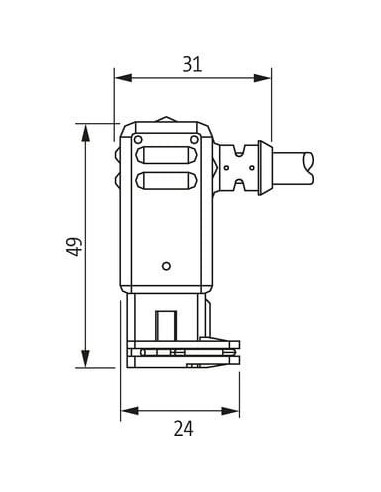

Obudowa o wymiarach 24 mm x 31 mm x 49 mm oraz precyzyjnie wykonane styki zapewniają pewny montaż oraz niezawodny styk elektryczny. Dodatkowo zastosowana ochrona przepięciowa do 4 kV zwiększa bezpieczeństwo instalacji. Kabel posiada powłokę z trudnopalnego PVC o wysokiej odporności mechanicznej, wytrzymuje szeroki zakres temperatur pracy (-30°C do 70°C w przypadku instalacji stałej) oraz charakteryzuje się wysoką odpornością na promieniowanie UV, oleje, benzynę i inne czynniki chemiczne.
Montaż i praktyczne uwagi
Produkt wyposażony jest w system odciążenia przewodu, co umożliwia łatwy i szybki montaż w trudno dostępnych miejscach. Przewidziane są również wskazówki dotyczące promienia gięcia, co zabezpiecza kabel podczas instalacji oraz zapewnia długotrwałe zachowanie parametrów szczelności i ochrony mechanicznej.
Złącze Junior Timer z kablem to wybór doceniany przez profesjonalistów w branży automatyki i przemysłu, gwarantujący bezproblemową pracę urządzeń w różnych warunkach eksploatacyjnych.
