Xtreme - Outdoor
Żeński kątowe
0...230 V AC/DC
bez komponentów
Stal szlachetna 1.4305 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Zawór Junior Timer z kablem 3 m – wysoka jakość i uniwersalność do instalacji przemysłowych
Zawór Junior Timer o numerze katalogowym 7072-70301-7540300 to wytrzymały i niezawodny element przeznaczony do zastosowań w branży automatyki, hydrauliki oraz pneumatyki. Wyposażony w kabel o długości 3 m, co umożliwia komfortowy montaż w trudno dostępnych miejscach. Produkt posiada wysoką odporność na warunki zewnętrzne, co pozwala na jego wykorzystanie zarówno w aplikacjach wewnętrznych, jak i zewnętrznych.
Zastosowania i korzyści ze stosowania Zaworu Junior Timer z kablem
- Idealny do maszyn przemysłowych – zapewnia niezawodny przesył sygnałów i zasilania w automatyce procesowej.
- Odporność na warunki zewnętrzne – dedykowany do zastosowań outdoor, w środowiskach narażonych na wilgoć, oleje i trudne warunki pracy.
- Trudnopalna konstrukcja – wykonany z materiałów zapewniających bezpieczeństwo podczas pracy w strefach o zwiększonym ryzyku pożaru.
- Uniwersalne zastosowanie – idealny do sterowania elektrozaworami, siłownikami i układami automatyki.

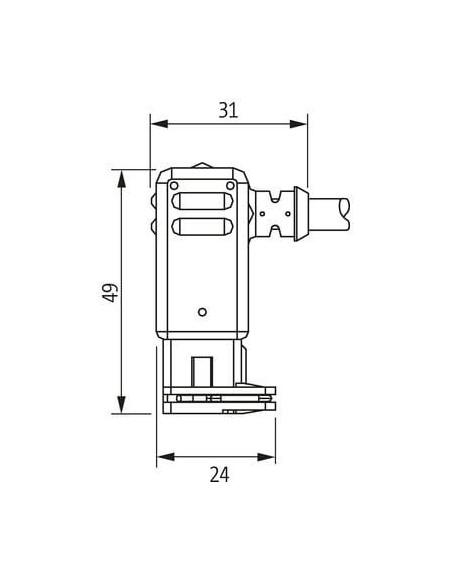

Cechy produktu – Złącze Junior Timer z przewodem, elastyczność montażu
Konstrukcja Zaworu Junior Timer zapewnia łatwy i szybki montaż dzięki zastosowaniu złącza kątowego (żeńskiego) oraz kabla o wysokiej odporności mechanicznej. Obudowa wykonana jest z wytrzymałego tworzywa sztucznego o dobrej odporności chemicznej i na oleje, co sprawia, że komponent jest długowieczny nawet w wymagających aplikacjach przemysłowych.
Przewód o długości 3 metrów zapewnia elastyczność w zakresie rozmieszczenia urządzeń, a opcja innych długości kabli dostępnych na życzenie pozwala na dopasowanie rozwiązania do indywidualnych potrzeb instalacyjnych.
Odporność i bezpieczeństwo – Zawór Junior Timer w trudnych warunkach pracy
- Klasa szczelności IP65 – skuteczna ochrona przed pyłem i strumieniami wody, zgodnie z normą EN IEC 60529.
- Szeroki zakres temperatur pracy – możliwość pracy w temperaturach od -25°C do nawet 85°C, w zależności od wymagań środowiskowych.
- Trudnopalne materiały – bezpieczeństwo pracy w strefach o podwyższonym ryzyku pożaru.
- Płaszcz przewodu z PUR – odporność na ścieranie, zginanie oraz działanie substancji chemicznych, w tym olejów i benzyn.
Możliwości zastosowania – Przemysł, automatyka, instalacje specjalne
Złącze Junior Timer z przewodem jest powszechnie stosowane w:
- Systemach sterowania i zasilania siłowników, elektrozaworów oraz innych urządzeń wykonawczych.
- Przemyśle spożywczym, chemicznym, motoryzacyjnym i wielu innych branżach.
- Miejscach wymagających podwyższonej odporności na czynniki środowiskowe i mechaniczne.
Zawór Junior Timer to doskonałe rozwiązanie dla przedsiębiorstw oczekujących niezawodnych połączeń elektrycznych, nawet w wymagających warunkach pracy.
