Xtreme - Outdoor
Męski prosty
12...230 V AC/DC
2-piny
bez komponentów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |

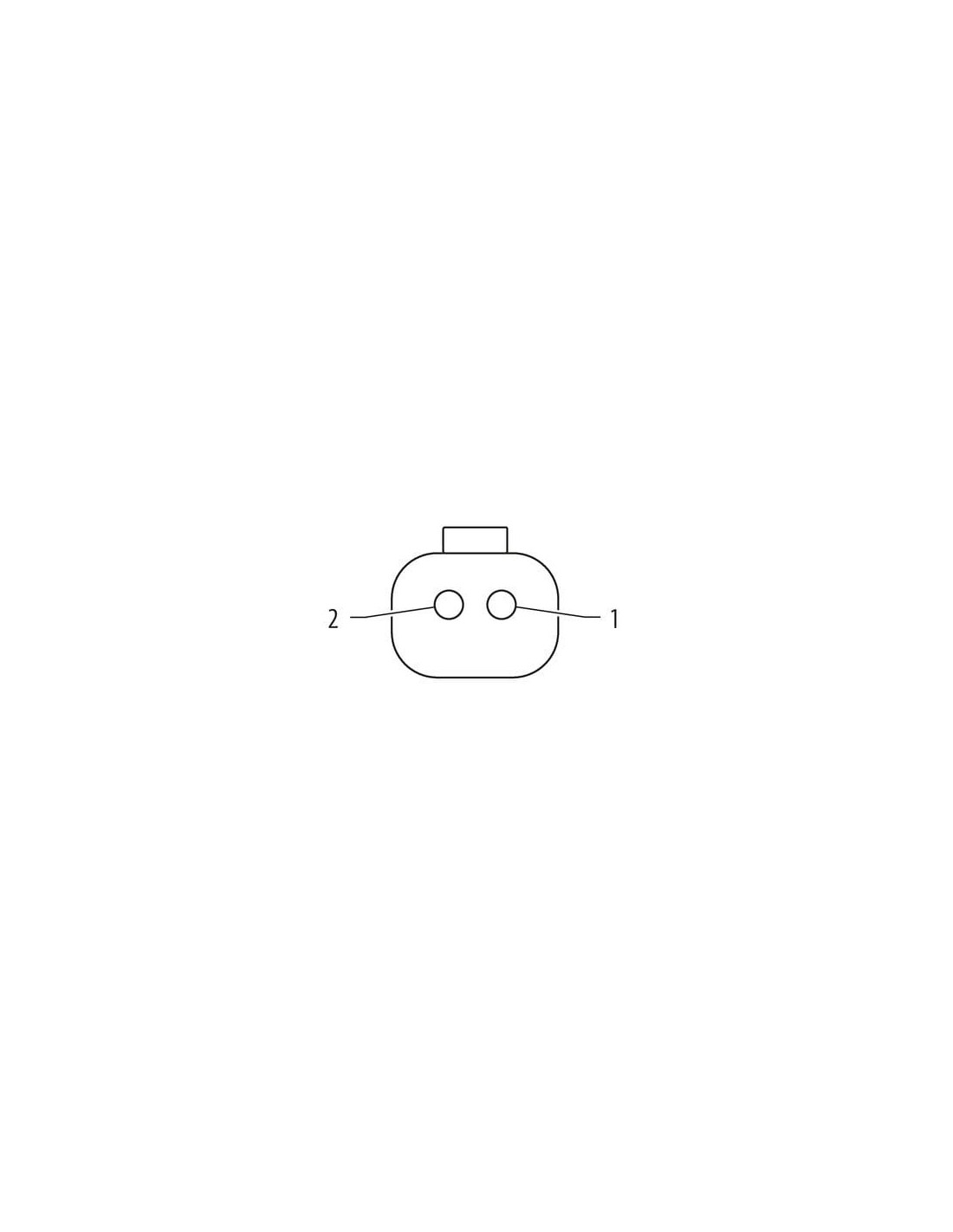

| Liczba biegunów | 2 |
| Długość cięcia (osłona) | 40 mm |
| Powłoka styku | nickel plated |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 40 mm |
| Family construction form | Amphenol AT06-2S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

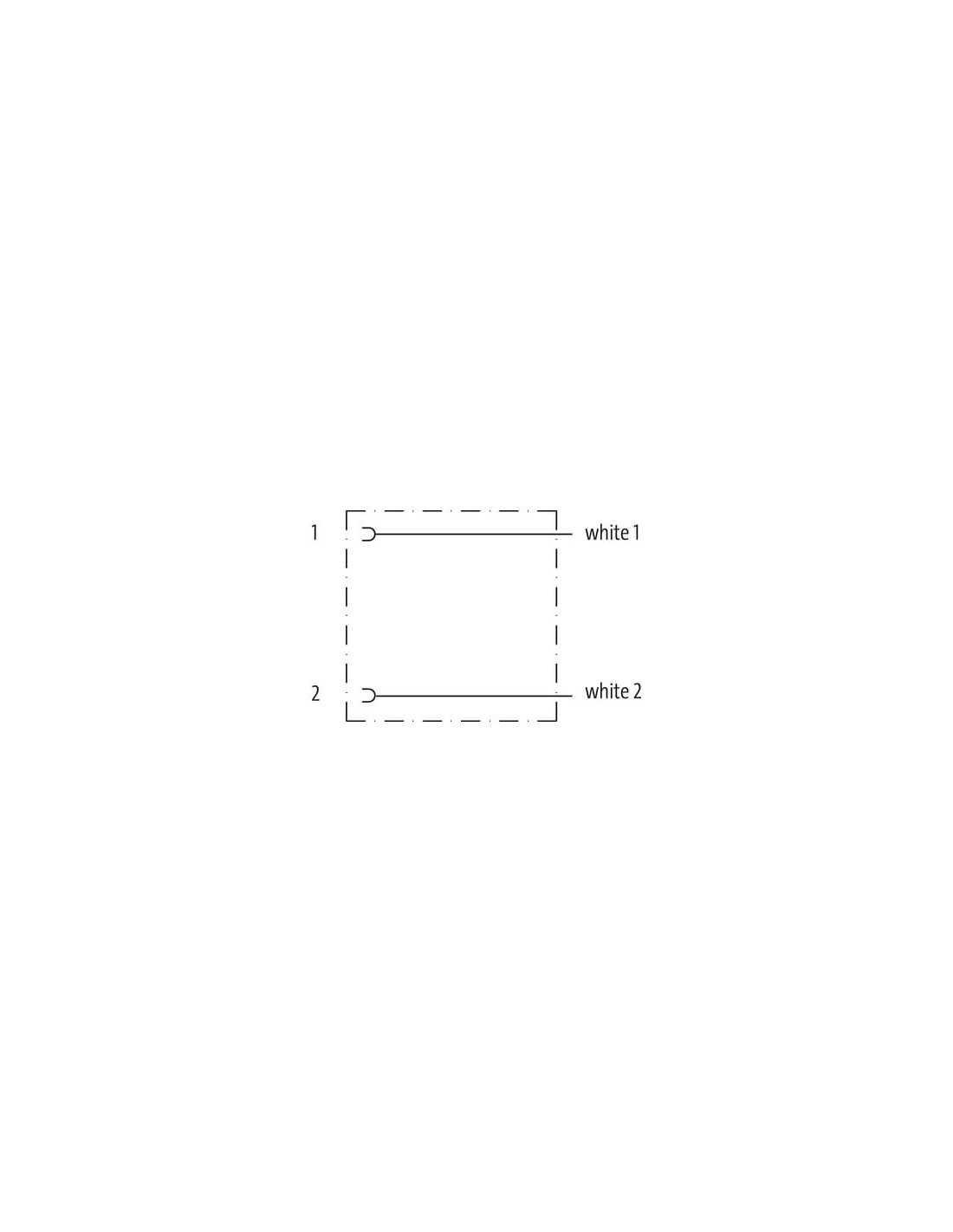

| wire arrangement | biały 1, biały 2 |
General data | Cable
| Identyfikacja przewodu | R21 |
| Printing color of wire insulation | czarny (biała izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Stranding | 2 wires twisted |
| Filler | tak |
| wire arrangement | biały 1, biały 2 |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | Radox EM 104 |
| Outer-diameter (jacket) | 4,75 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | Radox EI 303 |
| Amount wires | 2 |
| Outer diameter insulation | 1,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Printing color of wire insulation | czarny (biała izolacja) |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,23 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 1000 V |
| Max. rated voltage (conductor - ground) | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 120 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 3 x Outer diameter |
| Promień gięcia (w ruchu) | 4 x Outer diameter |

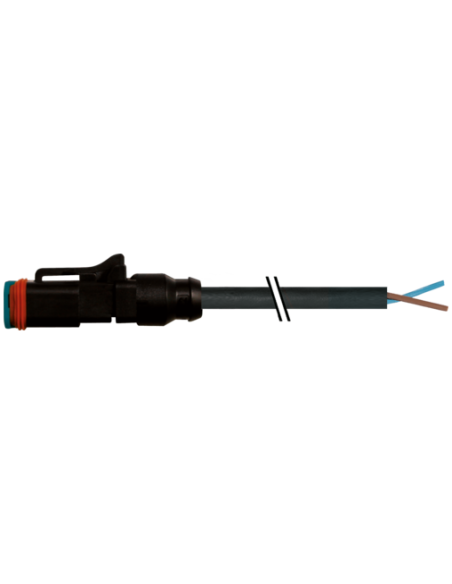

Zakończenie wylotu MDC06-2s kabel do kabla 7080-72011-R210300 – profesjonalne rozwiązanie do połączeń zewnętrznych
Zakończenie wylotu MDC06-2s to wysokiej jakości złącze przewód-przewód z kablem o długości 3 metrów, przeznaczone do zastosowań profesjonalnych w wymagających środowiskach przemysłowych oraz zewnętrznych. Produkt charakteryzuje się solidną konstrukcją oraz wysokim stopniem ochrony IP68, co zapewnia niezawodność działania nawet w trudnych warunkach atmosferycznych.
Złącze MDC06-2s – kluczowe cechy i zalety
- Szeroki zakres napięcia pracy: od 12 do 230 V AC/DC, umożliwiający wszechstronne zastosowanie w instalacjach automatyki, pojazdach specjalnych, maszynach rolniczych i budowlanych oraz systemach zasilania zewnętrznego.
- Solidna konstrukcja: obudowa wykonana z wysokiej jakości tworzywa sztucznego (PA), odpornego chemicznie oraz na oleje, z uszczelnieniem silikonowym dla zwiększonej szczelności.
- Blokada zatrzaskowa: gwarantuje stabilność połączenia i szybki montaż bez użycia narzędzi.
- Odporny na warunki zewnętrzne: pełna ochrona IP68 sprawia, że złącze doskonale sprawdza się w zastosowaniach outdoorowych – jest odporne na zapylenie, wilgoć oraz krótkotrwałe zanurzenie w wodzie.
- Wyprowadzenie przewodów: dwużyłowy przewód z miedzianą skrętką, o przekroju 0,75 mm², powłoce Radox EM 104, odporny na działanie olejów, benzyny i innych czynników chemicznych.
- Uniwersalne zastosowanie: zgodność z normami branżowymi, możliwość wykorzystania w sterowaniu, sygnalizacji, zasilaniu oraz przesyłaniu danych.
Zastosowania zakończenia wylotu MDC06-2s z przewodem
- Przemysł motoryzacyjny: wiązki przewodów, oświetlenie zewnętrzne pojazdów, systemy zasilania czujników.
- Maszyny rolnicze i budowlane: szybkie i szczelne połączenia w wymagających aplikacjach polowych, odporność na wibracje oraz trudne warunki środowiskowe.
- Automatyka przemysłowa: zasilanie i przesył sygnałów w rozproszonych instalacjach, intuicyjna instalacja i pewność połączenia.
- Systemy oświetleniowe i instalacje zewnętrzne: doskonała ochrona i trwałość w instalacjach ogrodowych, elewacyjnych oraz infrastrukturalnych.
Budowa i parametry mechaniczne złącza MDC06-2s
Wtyk prosty 2-pinowy typu Amphenol AT06-2S zapewnia łatwą i bezpieczną integrację z istniejącymi wiązkami i systemami kablowymi. Kodowanie opaską oraz wykonanie według formy konstrukcyjnej MDC umożliwia bezbłędny montaż. Standardowe długości przewodów można modyfikować na zamówienie, co zwiększa uniwersalność rozwiązania.

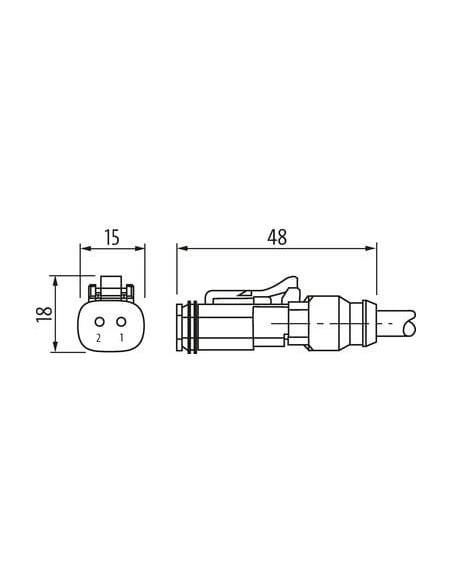

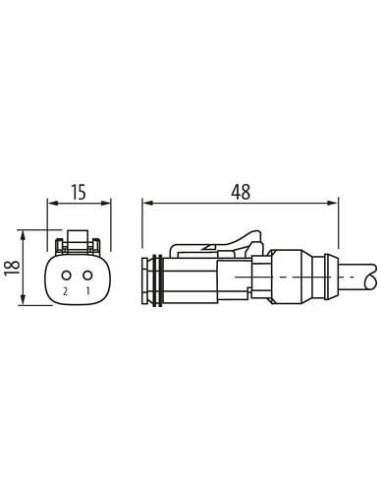

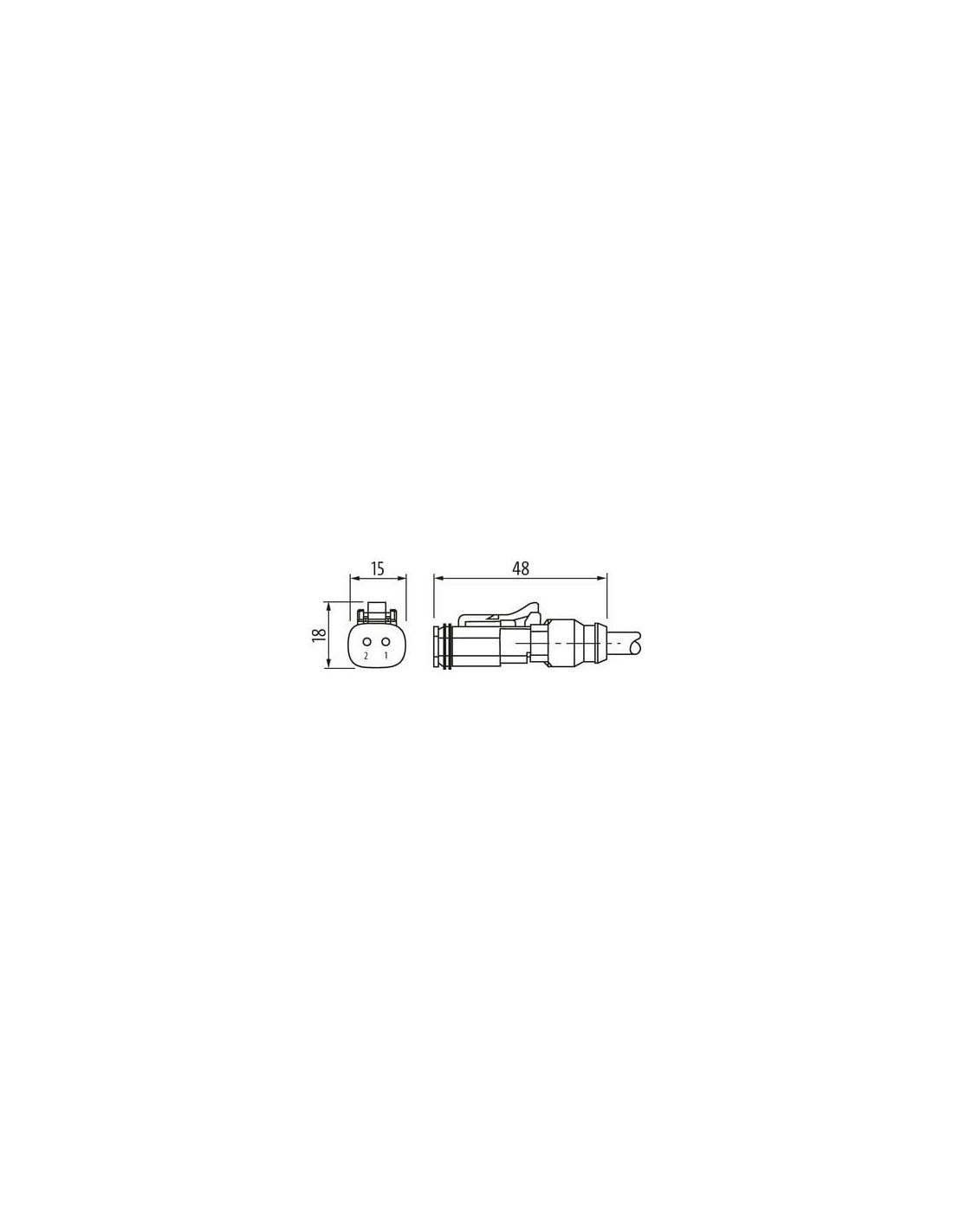

Główne parametry: długość wtyczki 48 mm, szerokość 15 mm, wysokość 18 mm, gwint pod peszel 10 mm, przekrój przewodu 0,75 mm², odporność na płomień – zgodność z normami IEC 60332-2-2 oraz UL 1581 FT2.
Bezpieczeństwo i odporność na czynniki zewnętrzne
Zastosowanie wysokiej jakości materiałów oraz solidnej izolacji sprawia, że złącze kablowe 7080-72011-R210300 jest idealnym rozwiązaniem dla aplikacji wymagających długiej żywotności i niezawodności w terenie. Odporność termiczna przewodu – aż do 120°C (przy pracy stałej) oraz do -50°C – pozwala na stosowanie produktu w szerokim zakresie temperatur. Przewód gwarantuje również doskonałe parametry elektryczne i zmniejszony wpływ zakłóceń dzięki skrętce dwużyłowej.
Typowe zastosowania obejmują m.in. maszyny przemysłowe, instalacje elektroenergetyczne, pojazdy szynowe, instalacje automatyki oraz systemy sterowania pracujące na zewnątrz oraz w nieprzyjaznych środowiskach.
