MSUD
Typ B (10 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD B |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 036 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

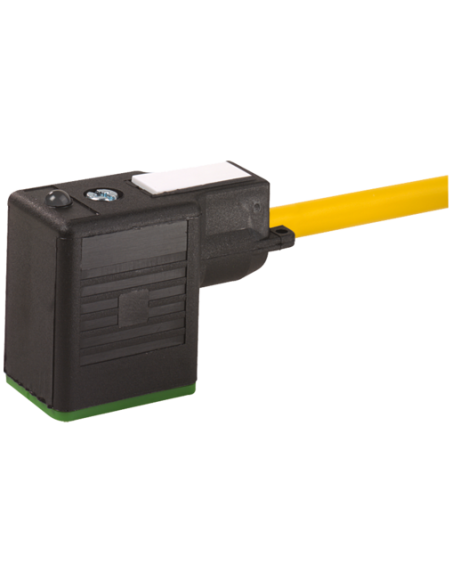

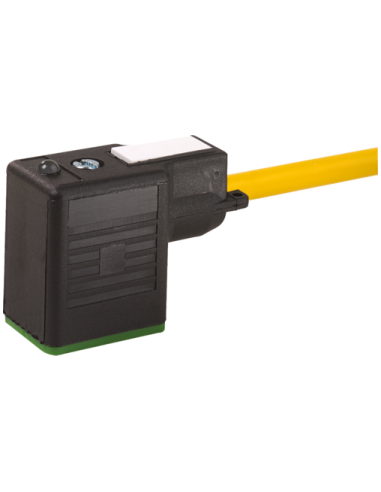

Zawór MSUD format B 10 mm na kabel 1,5 m z diodą LED – Typ B, 7000-10021-0360150
Zawór MSUD format B 10 mm na kabel o długości 1,5 m to profesjonalne rozwiązanie dedykowane do przemysłowych zastosowań automatyki. Kod produktu 7000-10021-0360150 gwarantuje szybkie wyszukiwanie oraz identyfikację komponentu. Produkt wyposażony jest w zabezpieczający obwód oraz diodę LED sygnalizującą stan pracy, co ułatwia diagnostykę i serwisowanie w miejscu montażu.
Główne cechy i zastosowanie zaworu MSUD B 10 mm
- Standard przemysłowy – złącze MSUD Typ B (10 mm) zapewnia kompatybilność z wieloma elektrozaworami oraz instalacjami automatyki siłowej.
- Dioda LED – wyraźny sygnał świetlny (kolor żółty) informuje o aktualnym stanie pracy zaworu.
- Obwód zabezpieczający – chroni urządzenie przed niepożądanymi przepięciami, wydłużając żywotność sprzętu.
- Wysoki stopień ochrony IP67 – szczelność potwierdzona normą EN IEC 60529 pozwala na pracę nawet w wymagającym środowisku, przy obecności kurzu czy wilgoci.
- Wytrzymała konstrukcja – obudowa z tworzywa PBT o doskonałej odporności chemicznej oraz na oleje, korzystająca z galwanizowanych pokryć oraz uszczelnień PUR.
- Szeroki zakres temperatur pracy – dopuszczalne temperatury pracy od -25°C do 85°C umożliwiają wykorzystanie w wielu aplikacjach przemysłowych.
- Odporność na płomień i oleje – kabel wykonany z trwałego materiału PUR spełnia normy UL 1581 oraz IEC 60332-2-2, zapewniając bezpieczeństwo i trwałość podczas intensywnej eksploatacji.
Przykładowe zastosowania zaworu MSUD format B 10 mm
Zawór MSUD format B 10 mm znajduje zastosowanie w instalacjach pneumatycznych i hydraulicznych z elektrozaworami, w systemach automatyzacji linii produkcyjnych, maszynach przemysłowych oraz układach transportowych. Jest idealny do aplikacji wymagających:
- wysokiej niezawodności złącza elektromagnetycznego,
- szybkiej diagnostyki awarii dzięki wbudowanej diodzie LED,
- odporności na niekorzystne warunki środowiskowe (wilgoć, oleje, chemikalia),
- bezpiecznego połączenia przewodów dzięki zabezpieczeniu przed przepięciami.
Zalety użytkowe i budowa złącza MSUD B 7000-10021-0360150
Produkt wyróżnia się prostą i szybką instalacją – montaż polega na włożeniu i przykręceniu złącza (gwint M3). Okablowanie (3x 0,75 mm²) jest przystosowane do pracy zarówno w ruchu, jak i w miejscach o stałej instalacji. Szczelność na poziomie IP67 pozwala korzystać ze złącza w trudnych warunkach przemysłowych, natomiast powłoka uszczelniająca z PUR oraz bezhalogenowe materiały izolacyjne pozytywnie wpływają na bezpieczeństwo i ekologię.

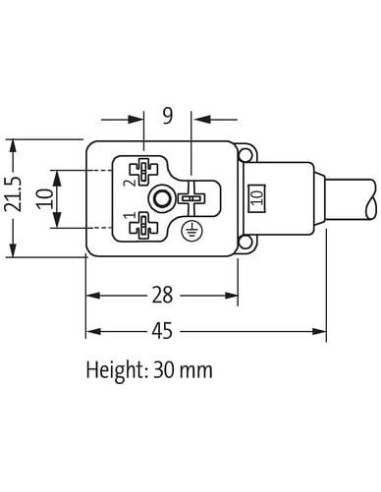

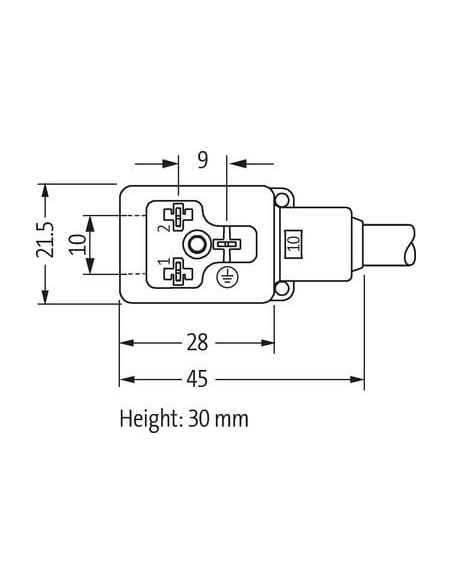

Wymiary zewnętrzne złącza (45 x 28 x 21,5 mm, wysokość 30 mm) pozwalają na łatwy montaż nawet w ograniczonych przestrzeniach. Przemyślana budowa umożliwia skuteczne prowadzenie przewodów oraz zapewnienie mechanicznego zabezpieczenia przed naciągami (zaleca się użycie opasek lub uchwytów kablowych).
Parametry techniczne – podsumowanie możliwości
- Typ złącza: MSUD B (10 mm), 3-żyłowy
- Długość kabla: 1,5 m
- Wytrzymałość prądowa: do 4 A (złącze), do 12 A (kabel)
- Zabezpieczenie przeciwprzepięciowe (dioda, Z-dioda)
- Sygnalizacja LED: żółta
- Materiał: obudowa PBT, uszczelka PUR, przewód PUR/PP/Cu
- Temperatura pracy: od -25°C do +85°C (stała dla kabla -40°C do +90°C)
- Stopień ochrony: IP67
Zawór MSUD format B 10 mm na kabel 1,5 m to wszechstronny i wytrzymały element systemów automatyzacji przemysłowej, zapewniający pewne połączenie, trwałość oraz łatwość instalacji. Szerokie spektrum norm i zabezpieczeń gwarantuje zgodność z restrykcyjnymi wymaganiami przemysłu i zapewnia bezawaryjne działanie przez długi czas.
