MSUD
Typ A (18 mm)
24 V DC ±25%
LED (żółta/zielona)
dla wyłącznika ciśnieniowego
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 175301-803 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

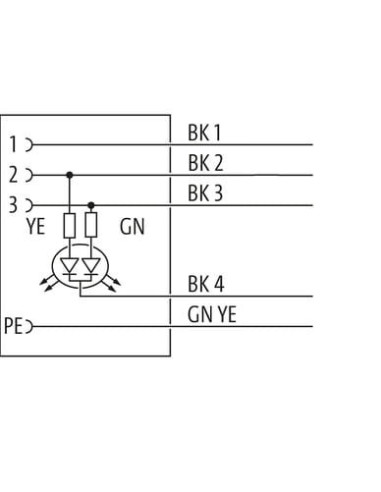

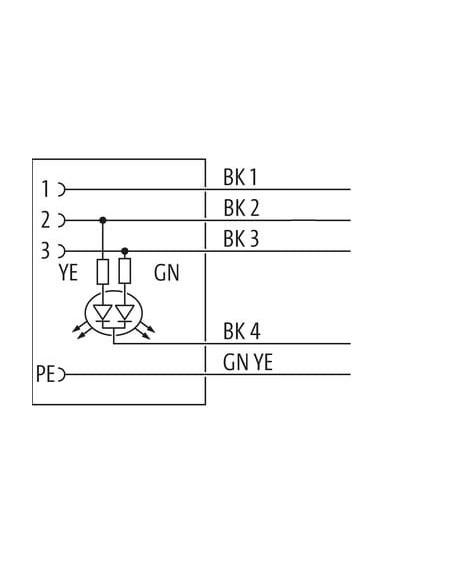

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, czarny 4 |
General data | Cable
| Identyfikacja przewodu | 628 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Sygnał |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte, czarny 4 |
Mechanical data | Cable
| Cable weigth | 92,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Konektor zaworowy MSUD typ A 18mm na kabel wolny – 7000-18141-6280500
Konektor zaworowy MSUD typ A 18mm to wysokiej jakości złączka przeznaczona do zastosowań przemysłowych, zaprojektowana z myślą o niezawodnym połączeniu zaworów elektromagnetycznych i wyłączników ciśnieniowych. Produkt oznaczony kodem 7000-18141-6280500 wyróżnia się solidną konstrukcją oraz nowoczesnym wykonaniem, które spełnia wymagania rygorystycznych norm i standardów przemysłowych.
Przemysłowy konektor zaworowy – zastosowanie i zalety
Konektor MSUD typ A 18mm znajduje szerokie zastosowanie w automatyce, hydrotechnice, pneumatyce oraz systemach sterowania maszyn i urządzeń. Sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne, szybkie oraz trwałe połączenie przewodów z elementami wykonawczymi, takimi jak cewki zaworowe.
- Gwarancja wysokiej szczelności – Stopień ochrony IP67 zapewnia odporność na pył oraz krótkotrwałe zanurzenie w wodzie.
- Odporność chemiczna – Obudowa z wytrzymałego tworzywa PBT oferuje dobrą odporność na oleje i substancje chemiczne, co umożliwia eksploatację w wymagających warunkach przemysłowych.
- Podświetlenie LED – Wbudowane diody LED (żółta i zielona) umożliwiają łatwą i szybką diagnostykę połączenia oraz stanu pracy urządzenia.
- Bezpieczny montaż – Złącze posiada gwint M3 i umożliwia montaż poprzez włożenie oraz dokręcenie, co zwiększa jakość połączenia mechanicznego i elektrycznego.
- Uniwersalność instalacji – Wolny koniec kabla umożliwia podłączenie do różnych komponentów systemu automatyki.
Konektor prostokątny do zaworu – budowa i kompatybilność
Obudowa konektora o wymiarach 18 x 27 x 30 mm została zaprojektowana z myślą o łatwym i wygodnym podłączeniu do standardowych cew zaworowych typu A (DIN EN 175301-803). Dzięki wyraźnemu oznaczeniu pinów oraz wbudowanej ochronie przed mechanicznymi uszkodzeniami, złączka gwarantuje bezpieczeństwo użytkowania oraz stabilność połączenia.
- Długość kabla – 5 metrów – umożliwia elastyczne dopasowanie do potrzeb instalacji.
- Kabel typu PUR/PVC z odpornością na skręcanie, elastycznością i wytrzymałością na cykle zginania.
- Wytrzymałość temperaturowa – Praca w zakresie od -25 °C do 85 °C (konektor) i od -30 °C do 80 °C (kabel statyczny).
- Zgodność z międzynarodowymi certyfikatami cURus, co zwiększa bezpieczeństwo eksploatacji.
Typowe zastosowanie konektora zaworowego MSUD typ A
Konektor zaworowy 18mm dedykowany jest do podłączania:
- Elektrozaworów w systemach pneumatycznych i hydraulicznych
- Cew elektromagnetycznych i wyłączników ciśnieniowych
- Automatyki przemysłowej i maszyn produkcyjnych
- Paneli sterowniczych wymagających niezawodnych i szybkich połączeń
Bezpieczeństwo, wytrzymałość i niezawodność
Konektor zaworowy MSUD typ A 18mm to rozwiązanie, które łączy wysoką odporność środowiskową z precyzją wykonania oraz łatwością montażu. Zabezpieczenie przewodów przed nadmiernym zginaniem czy uszkodzeniem mechanicznym umożliwiają stosowanie odpowiednich opasek lub uchwytów montażowych. Produkt spełnia kluczowe wymagania dotyczące bezpieczeństwa elektrycznego, wytrzymałości cyklicznej (C-track do 2 mln cykli) oraz bezpieczeństwa użytkowania w środowiskach narażonych na działanie agresywnych mediów.
Konektor MSUD typ A 18mm z kablem wolnym o długości 5 m umożliwia automatyzację i niezawodność działania maszyn w każdej gałęzi przemysłu.
