Xtreme - Outdoor
Męski prosty
max. 24 V DC
3-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |

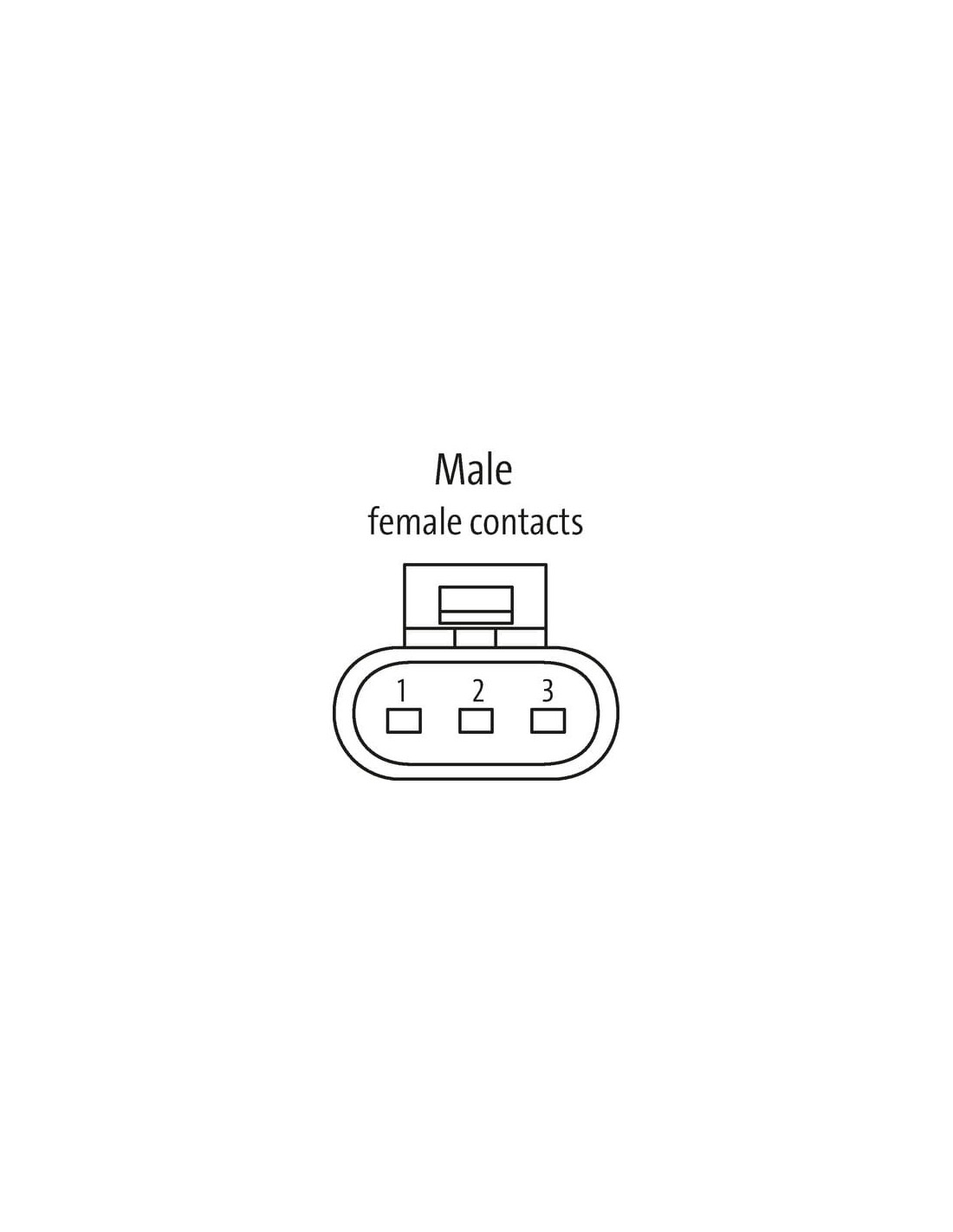

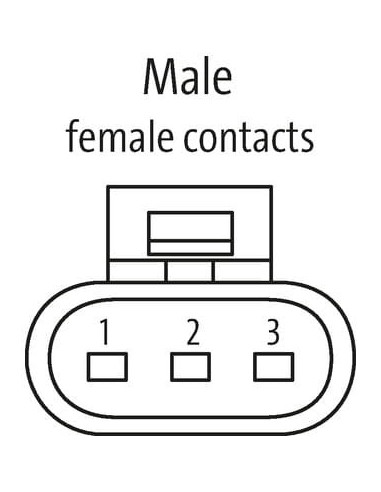

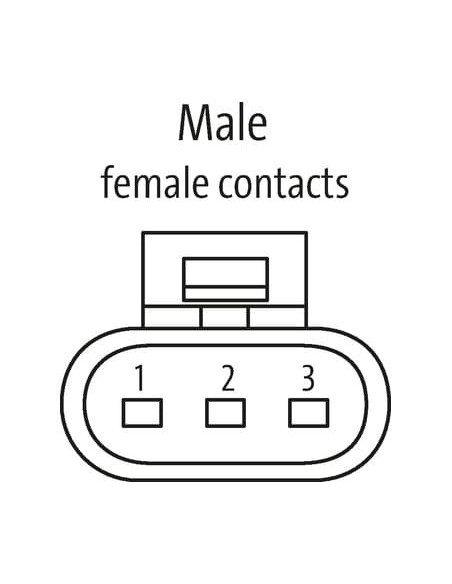

| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 513 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Conductor crosssection (wire) | 0,75 mm² |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 10 x Outer diameter |

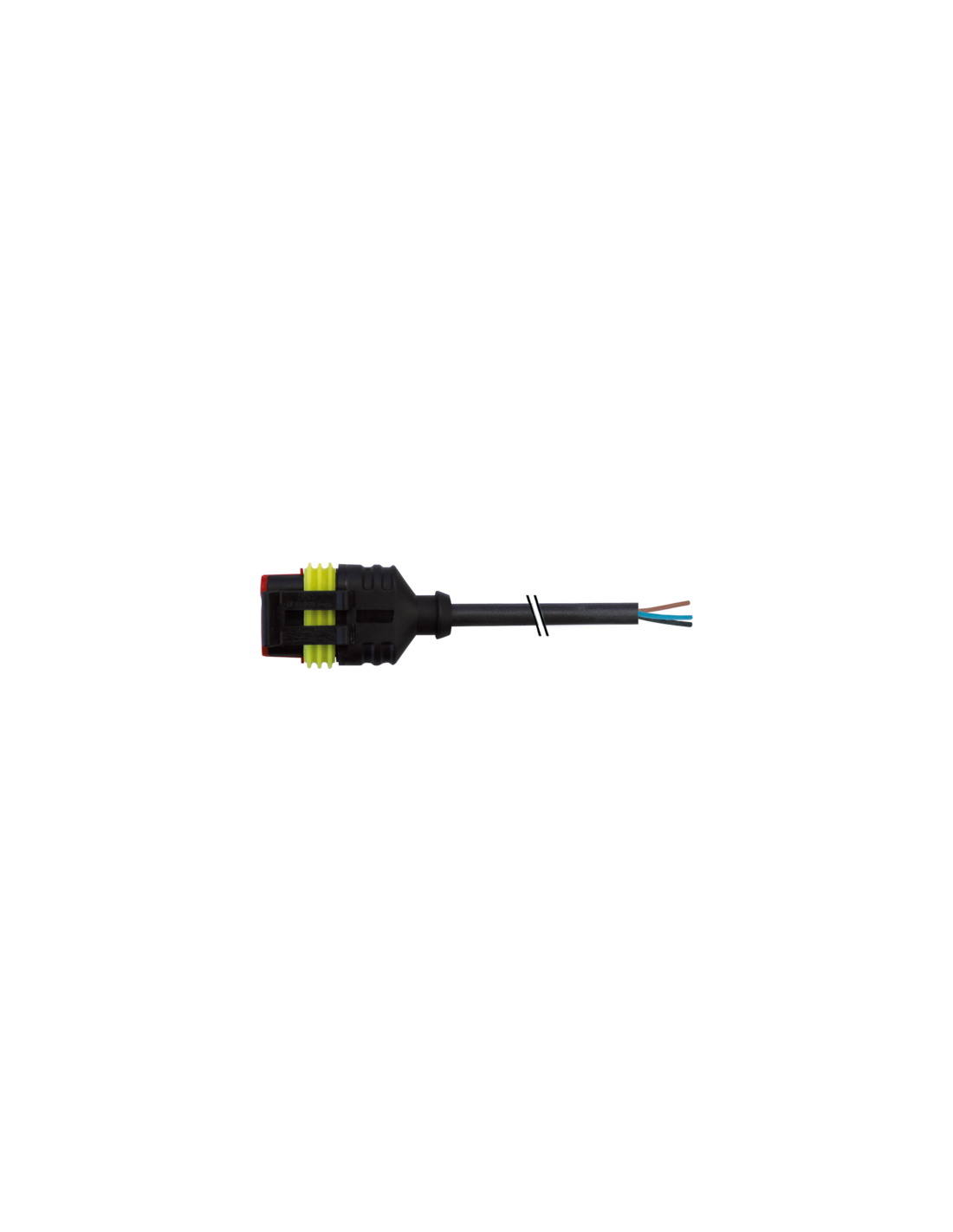

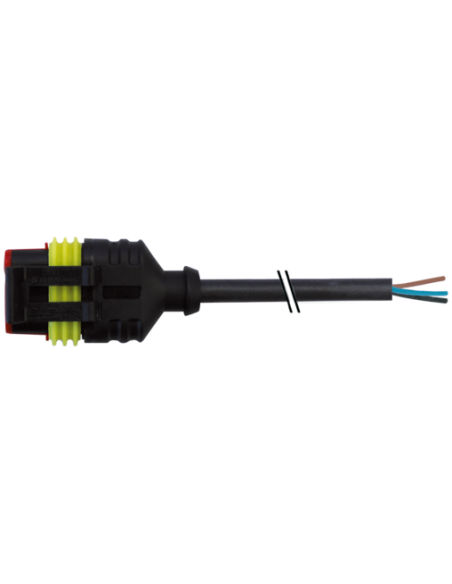

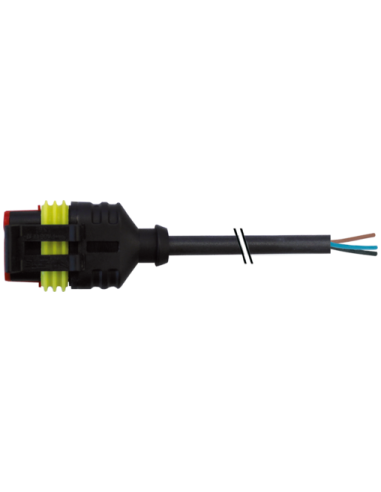

Konektor zaworowy SuperSeal żeński z przewodem 10 m – 7072-73081-5131000
Konektor zaworowy SuperSeal żeński z wolnymi końcówkami przewodów to wysokiej jakości element przeznaczony do zastosowań w wymagających warunkach przemysłowych oraz w technice motoryzacyjnej. Dzięki solidnemu wykonaniu oraz odporności na działanie czynników zewnętrznych idealnie sprawdza się jako złącze elektryczne w instalacjach zewnętrznych i miejscach narażonych na kontakt z wilgocią, kurzem czy olejami.
Wytrzymałe złącze do zastosowań zewnętrznych i przemysłowych
Złącza SuperSeal zaprojektowano z myślą o aplikacjach narażonych na niekorzystne warunki środowiskowe. Konektor posiada stopień ochrony IP67, co zapewnia mu szczelność na pył i wodę (przy prawidłowym zamknięciu i blokadzie). Solidna obudowa z tworzywa sztucznego oraz uszczelka silikonowa gwarantują długą żywotność nawet przy ciągłej pracy w trudnych warunkach atmosferycznych.
Typowe zastosowania konektora SuperSeal
- Systemy automatyki przemysłowej – przesył sygnałów i zasilania do czujników oraz urządzeń wykonawczych.
- Instalacje motoryzacyjne i maszynowe – podłączenie siłowników, zaworów elektromagnetycznych, czujników i elementów sterujących.
- Instalacje hydrauliczne, pneumatyczne i rolnicze – niezawodne połączenia w miejscach narażonych na drgania i kontakt z mediami agresywnymi.
- Aplikacje outdoorowe – do połączeń wymagających ochrony przed wilgocią i pyłem.
Najważniejsze zalety konektora SuperSeal z przewodem 10 m
- Długość przewodu 10 m, co zapewnia komfort montażu nawet w rozległych instalacjach.
- Trzy żyły o przekroju 0,75 mm² – przystosowane do przesyłu sygnałów i zasilania.

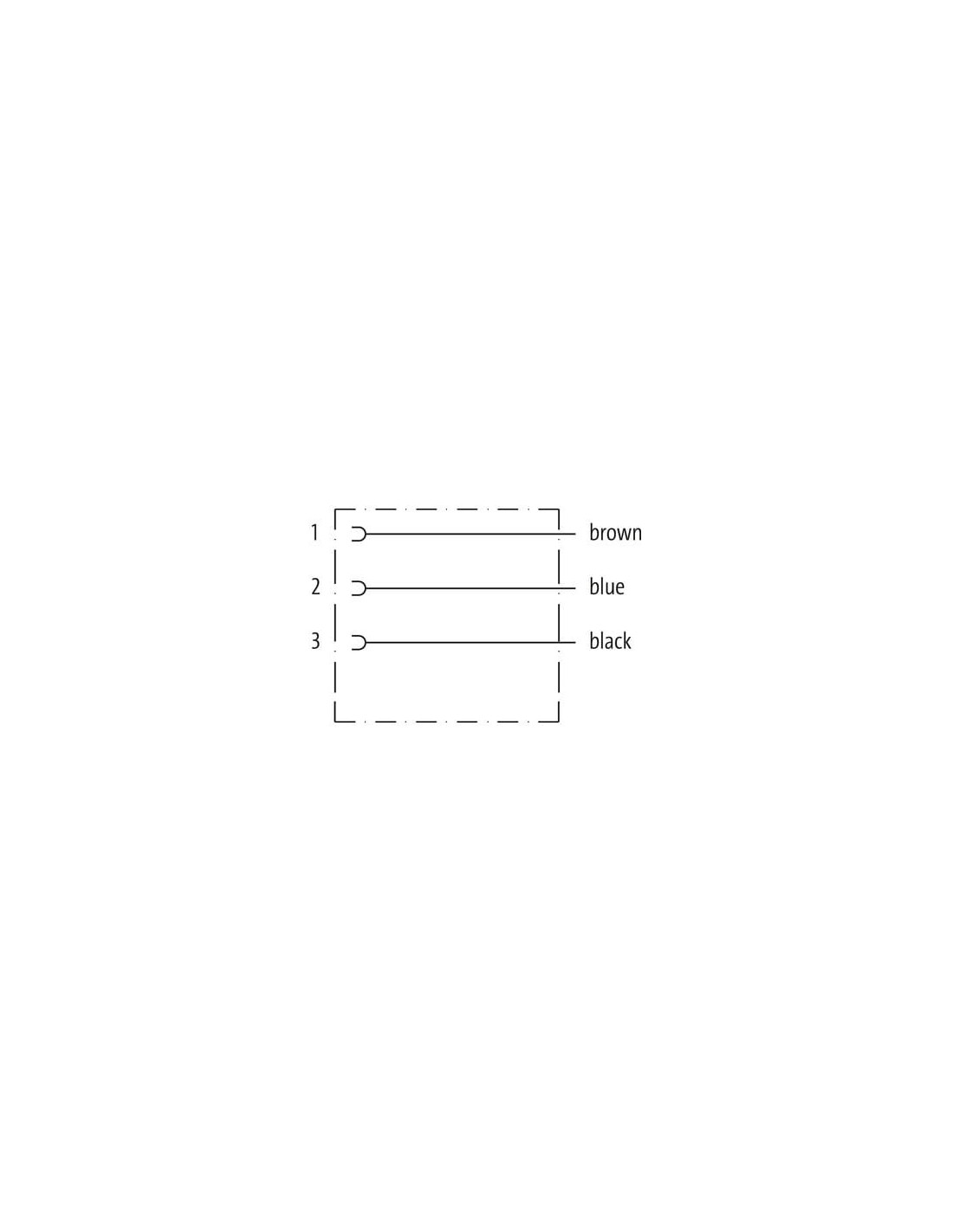

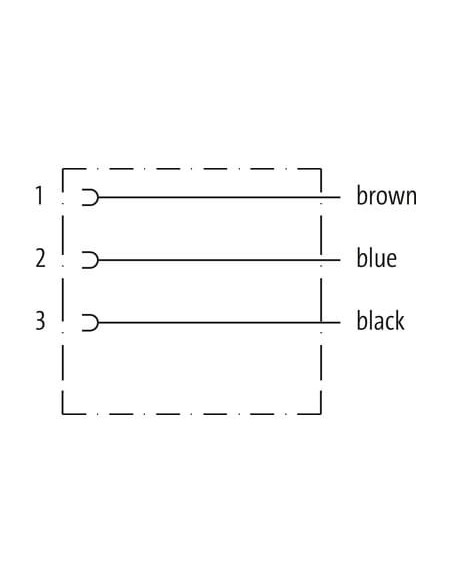

- Oznaczenie kolorystyczne żył: brązowy, niebieski, czarny ułatwia instalację elektryczną i minimalizuje ryzyko pomyłki podczas podłączania.
- Odporność na czynniki chemiczne, oleje oraz promieniowanie UV, wysoka odporność mechaniczna dzięki powłoce PUR.
- Zakres temperatur pracy: od -40°C do 125°C – idealny do zastosowań zewnętrznych i w trudnych warunkach środowiskowych.
- Stabilna blokada zatrzaskowa gwarantuje pewność połączenia i bezpieczeństwo użytkowania.
Specyfikacja techniczna konektora zaworowego SuperSeal
Konektor SuperSeal w wersji żeńskiej posiada 3 piny oraz przewód z powłoką PUR i żyłami z miedzi cynowanej o długości 10 metrów. Przystosowany jest do pracy z napięciem do 24 V DC, z maksymalnym prądem do 8 A na styk. Solidna konstrukcja i odporność na wiele rodzajów chemikaliów sprawiają, że jest to wybór zapewniający niezawodność i trwałość w każdym zastosowaniu.
Dzięki uniwersalnej konstrukcji i szerokim możliwościom zastosowania, konektor SuperSeal żeński z przewodem znajduje zastosowanie zarówno w przemyśle, jak i w motoryzacji oraz automatyce budynkowej. Prosta instalacja oraz duża odporność na warunki środowiskowe zapewniają komfort użytkowania i długą pracę bez zakłóceń.
