Xtreme - Outdoor
Żeński kątowe
12...24 V AC/DC
LED i VDR
Junior Timer
Stal szlachetna 1.4305 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Przewód przemysłowy Junior Timer LED+VDR – złącze kątowe 12–24 V AC/DC, kabel 7072-70361-7540150
Junior Timer LED+VDR to profesjonalny przewód przyłączeniowy przeznaczony do stosowania w wymagających warunkach przemysłowych oraz zewnętrznych (outdoor). Model o kodzie 7072-70361-7540150 wyróżnia się wysoką wytrzymałością mechaniczną oraz zwiększoną odpornością chemiczną, co gwarantuje niezawodność nawet w trudnych środowiskach pracy.
Zastosowanie przewodu przyłączeniowego Junior Timer
To rozwiązanie doskonale sprawdza się w szybkim i bezpiecznym podłączaniu elementów automatyki przemysłowej, takich jak czujniki, zawory, elementy wykonawcze oraz urządzenia sterujące, które pracują w warunkach podwyższonego zapylenia, wilgotności czy kontaktu z substancjami chemicznymi i olejami. Junior Timer stosowany jest również w instalacjach mobilnych, maszynach budowlanych oraz pojazdach terenowych.
- Automatyka przemysłowa – szybki montaż i demontaż czujników oraz siłowników
- Technika transportowa i pojazdy – niezawodne połączenia w trudnych warunkach wibracyjnych i temperaturowych
- Maszyny rolnicze i budowlane – wysoka odporność na zabrudzenia i czynniki atmosferyczne
- Przemysł spożywczy i chemiczny – doskonała odporność na agresywne media po przeprowadzeniu analizy odporności materiałowej
Kluczowe cechy i zalety przewodu Junior Timer

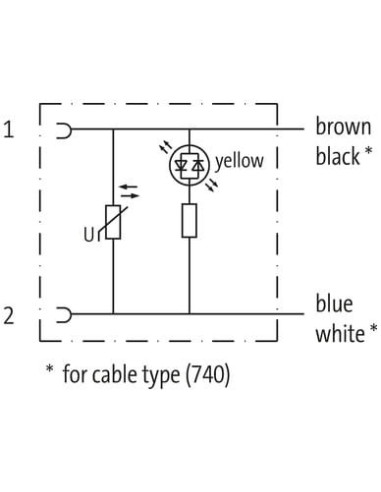

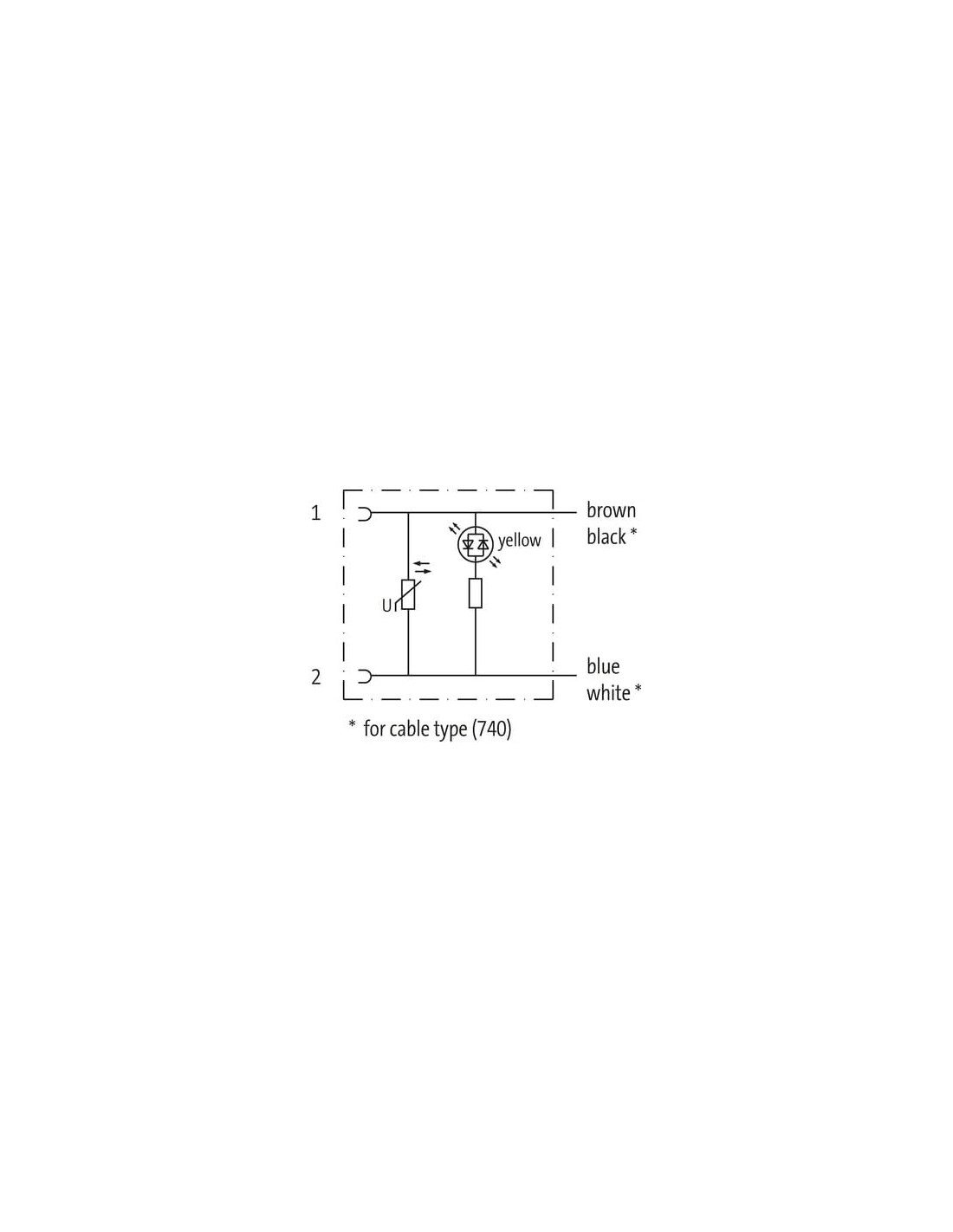

Kabel o długości 1,5 m, zakończony żeńskim złączem kątowym Junior Timer, wyposażony jest w wyraźny wskaźnik diodowy LED (żółty) oraz element ochronny VDR, zabezpieczający układ przed przepięciami. Obudowa połączenia wykonana jest z solidnego tworzywa sztucznego o wysokiej odporności chemicznej, natomiast części blokujące wykonano ze stali szlachetnej 1.4305 (V4A).
- Szeroki zakres napięcia roboczego: 12–24 V AC/DC
- Bardzo dobra odporność na oleje oraz agresywne media*
- Kabel PUR – elastyczny, trudnopalny i odporny na ścieranie
- Wysoki stopień ochrony IP65 – zabezpieczenie przed pyłem i wodą
- Wytrzymałość mechaniczna: do 10 mln cykli zgięcia (C-track)
- Oznaczenie LED – szybka diagnostyka stanu połączenia
- Certyfikat cURus
* W przypadku szczególnie agresywnych mediów zaleca się sprawdzenie odporności materiałowej dla konkretnej aplikacji.
Specyfikacja techniczna – kabel Junior Timer LED+VDR 7072-70361-7540150
- Długość kabla: 1,5 m
- Materiał obudowy: wysokiej jakości tworzywo sztuczne
- Materiał płaszcza: PUR (bezhalogenowy, bezołowiowy, wolny od kadmu i FCKW)
- Przekrój przewodu: 0,75 mm²
- Stopień ochrony: IP65 (przy poprawnie założonym i zablokowanym złączu)
- Odporność na UV: zgodnie z DIN EN ISO 4892-2 A
- Zakres temperatur pracy: od -25°C do 85°C (przewód do -40°C/90°C)
- Sygnalizacja stanu: dioda LED (kolor: żółty)
- Osłona przewodu: elastyczna, odporna na zginanie
Możliwości personalizacji i bezpieczeństwo montażu
Junior Timer LED+VDR umożliwia zamówienie przewodów o innych długościach na indywidualne zamówienie. Podczas instalacji należy zadbać o odpowiednie zabezpieczenie przed nadmiernymi obciążeniami mechanicznymi – producent zaleca stosowanie opasek kablowych oraz przestrzeganie minimalnych promieni gięcia, aby nie naruszyć szczelności oraz nie obniżyć poziomu ochrony IP.
Dzięki kompaktowym wymiarom (24 mm x 60 mm) oraz praktycznemu złączu kątowemu, produkt z łatwością mieści się nawet w ograniczonej przestrzeni montażowej, zapewniając szybki, trwały i czytelnie sygnalizowany punkt połączeniowy w systemach automatyki.
