MSUD

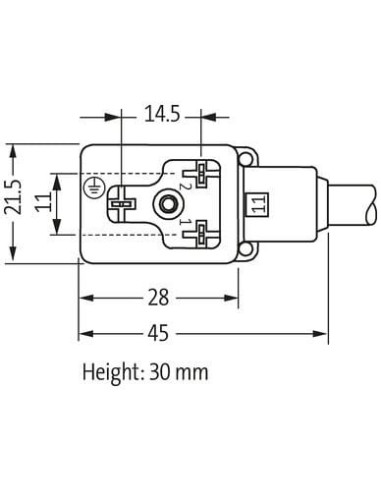

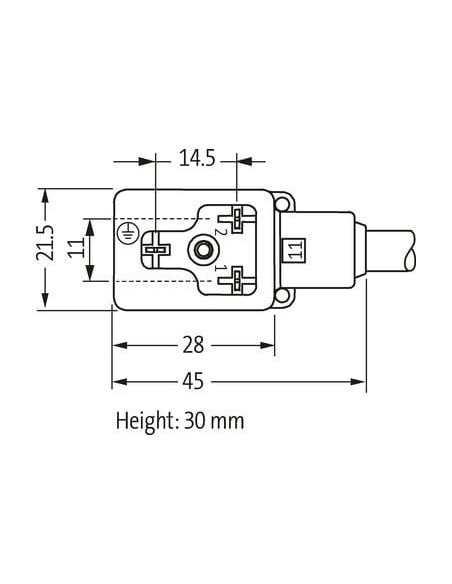

Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający

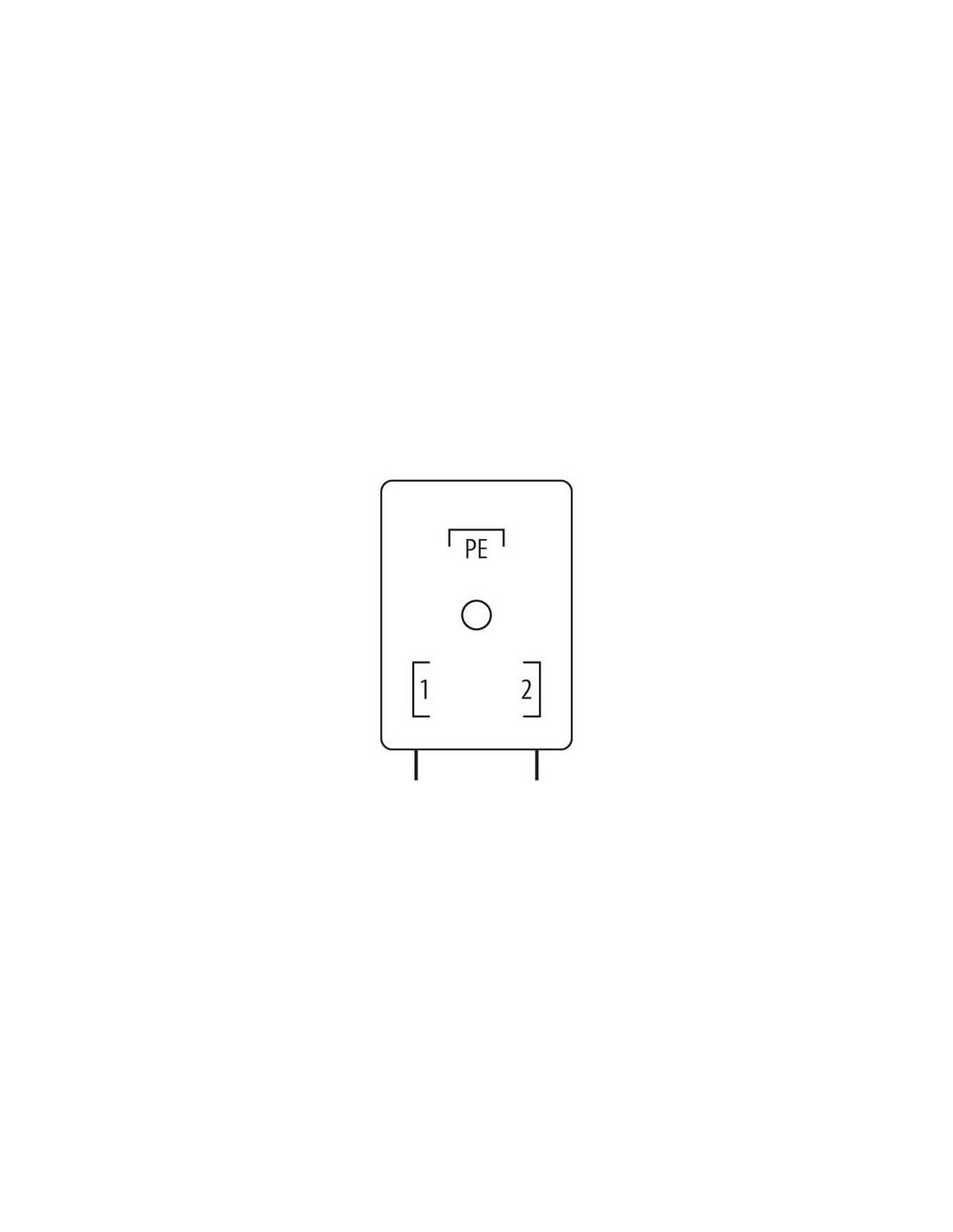

PE względem odejścia kablowego (180°)
Uwaga: Mocowanie styków obracane do 180°!
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

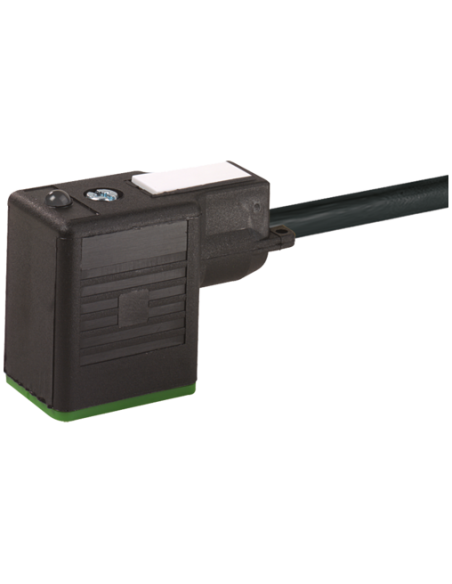

Konektor zaworowy MSUD typ BI 11mm – profesjonalne rozwiązanie do automatyki
Konektor zaworowy MSUD typ BI 11mm o kodzie produktu 7000-11081-6160150 to wysokiej klasy element łączeniowy dedykowany do zastosowań przemysłowych, szczególnie w systemach automatyki pneumatycznej i hydraulicznej. Dzięki wytrzymałej konstrukcji oraz wysokim parametrom technicznym sprawdza się wszędzie tam, gdzie kluczowe są niezawodność, bezpieczeństwo i odporność na trudne warunki środowiskowe.
Zalety konektora zaworowego MSUD typ BI 11mm
- Wysoki stopień ochrony IP67 – zapewnia odporność na kurz, wodę i oleje, umożliwiając pracę w wymagających warunkach przemysłowych.
- Wytrzymała obudowa z PBT – odporna na działanie substancji chemicznych, charakteryzująca się dobrą odpornością mechaniczną i chemiczną.
- Wbudowana dioda LED sygnalizacyjna – ułatwia diagnostykę oraz monitorowanie statusu połączenia dzięki żółtemu wskaźnikowi stanu.
- Obwód zabezpieczający z diodą Z-Diode – skutecznie chroni instalację przed przepięciami i uszkodzeniami elektrycznymi.
- Konstrukcja obrotowa mocowania styków (do 180°) – pozwala na elastyczne dopasowanie do konkretnej instalacji.
- Trójprzewodowa skrętka – gwarantuje stabilność przesyłu sygnału oraz bezpieczeństwo podłączenia uziemienia PE.
- Wytrzymały kabel PVC – o długości 1,5 m, odporny na promieniowanie UV oraz płomienie, zgodny z normami UL 1581 oraz IEC 60332-2-2.
Typowe zastosowanie konektora zaworowego BI 11mm 24V
Konektor zaworowy MSUD typ BI 11mm przeznaczony jest do podłączania cewek elektromagnetycznych zaworów stosowanych w automatyce przemysłowej, w układach sterowania maszyn i linii produkcyjnych, w systemach ciśnienia oraz w instalacjach pneumatycznych i hydraulicznych. Produkt ten jest często wykorzystywany w:
- maszynach przemysłowych
- automatycznych liniach montażowych
- systemach produkcyjnych wymagających szybkiej i pewnej diagnostyki sygnału
- aplikacjach wymagających szybkiego serwisu i łatwego montażu dzięki przykręcanemu i wsuwanemu typowi mocowania
- środowiskach wymagających wysokiej odporności na oleje, chemikalia oraz zmienne warunki atmosferyczne
Funkcjonalności i bezpieczeństwo konektora zaworowego MSUD
Konektor posiada zintegrowane zabezpieczenia elektryczne: wbudowaną diodę LED sygnalizującą stan połączenia oraz obwód z diodą ochronną Zenera, zapewniający ochronę przed przepięciami. Zastosowanie klasy szczelności IP67 gwarantuje odporność na warunki zewnętrzne i umożliwia wykorzystanie w miejscach narażonych na kontakt z wodą lub kurzem. Dzięki obudowie wykonanej z PBT oraz elementom stalowym konektor jest także odporny na uszkodzenia mechaniczne.
Wygoda instalacji zapewniona jest przez śrubowe złącze M3 oraz możliwość obrotu styków do 180°, co znacznie ułatwia dopasowanie do istniejących rozwiązań automatyki i instalacji przemysłowych.
Podsumowanie – dlaczego warto wybrać konektor zaworowy MSUD typ BI 11mm?
Wybór konektora MSUD typ BI 11mm do przewodu wolnego to gwarancja niezawodności pracy urządzeń, łatwości montażu i konserwacji, a także zgodności z wymaganiami norm bezpieczeństwa oraz odporności na niekorzystne czynniki środowiskowe. Produkt spełni oczekiwania wszędzie tam, gdzie liczy się trwałość, wytrzymałość oraz bezpieczeństwo instalacji.
