Xtreme - Outdoor
Inne długości kabli są dostarczane na życzenie.
Męski prosty
12...230 V AC/DC

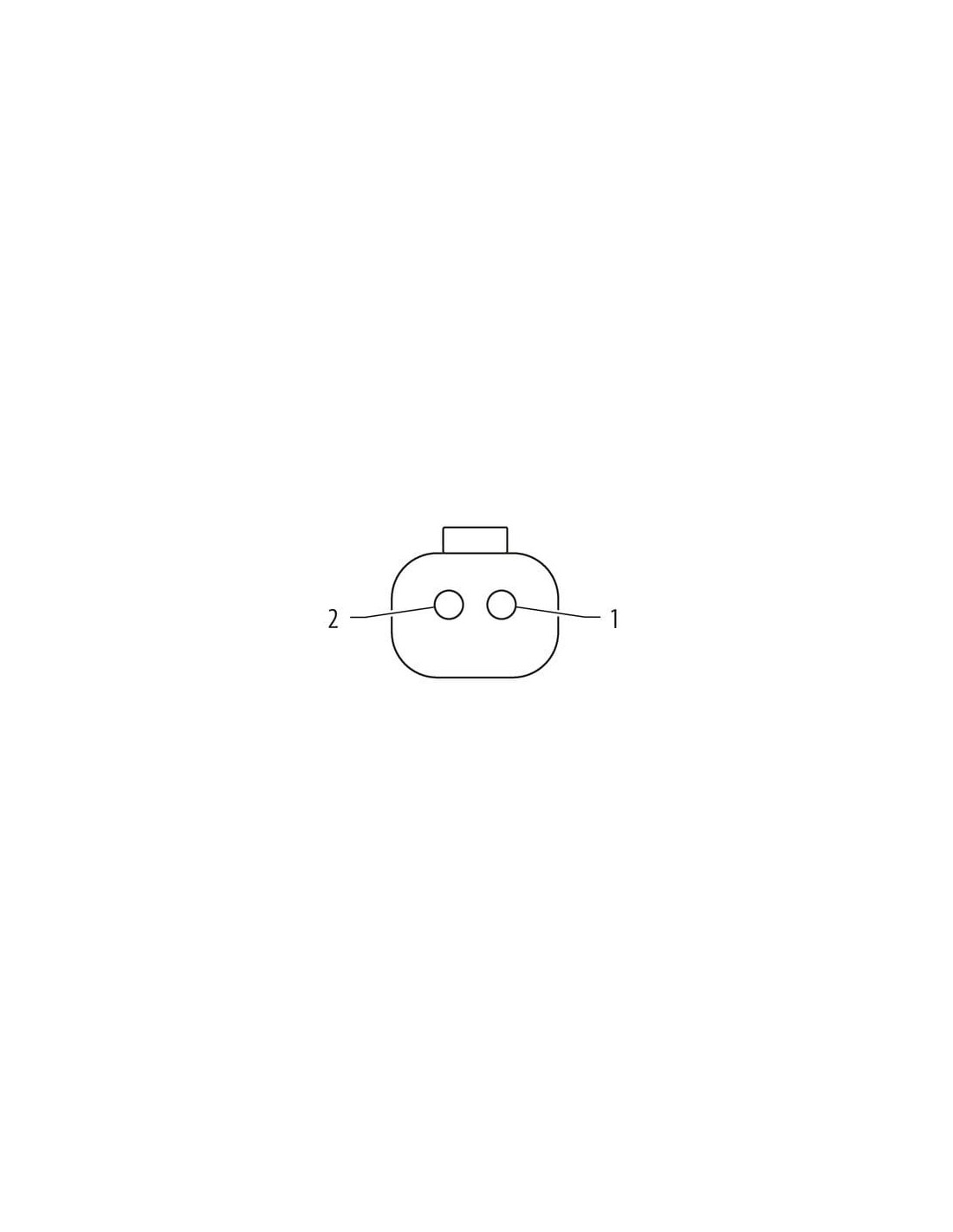

2-piny
bez komponentów
Kompatybilne z:
Deutsch DT06-2S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Family construction form | Amphenol AT06-2S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K, IP68, IP69K |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

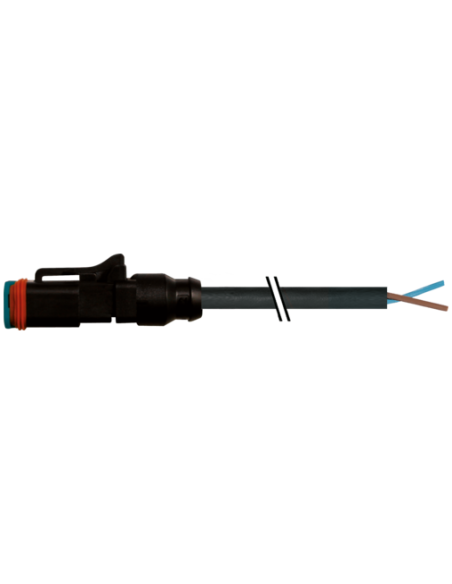

Konektor zaworowy niemiecki MDC06-2s do kabla wełnianego – 7072-72011-7541000
Konektor zaworowy MDC06-2s przeznaczony jest do profesjonalnych zastosowań w instalacjach elektrotechnicznych oraz automatyzacji przemysłowej. Model kompatybilny z Deutsch DT06-2S znajduje zastosowanie w trudnych warunkach środowiskowych, dzięki wysokiej odporności mechanicznej i chemicznej oraz szerokiemu zakresowi temperatur pracy.
Wysoka odporność i niezawodność konektora zaworowego
Solidna obudowa z tworzywa sztucznego PA zapewnia odporność na oleje, chemikalia oraz działanie promieniowania UV. Konektor spełnia normy szczelności IP66K, IP68 oraz IP69K, co czyni go odpowiednim wyborem do zastosowań zewnętrznych, gdzie kluczowa jest ochrona przed wilgocią, pyłem oraz wysokim ciśnieniem wody.
Parametry techniczne i budowa konektora MDC06-2s

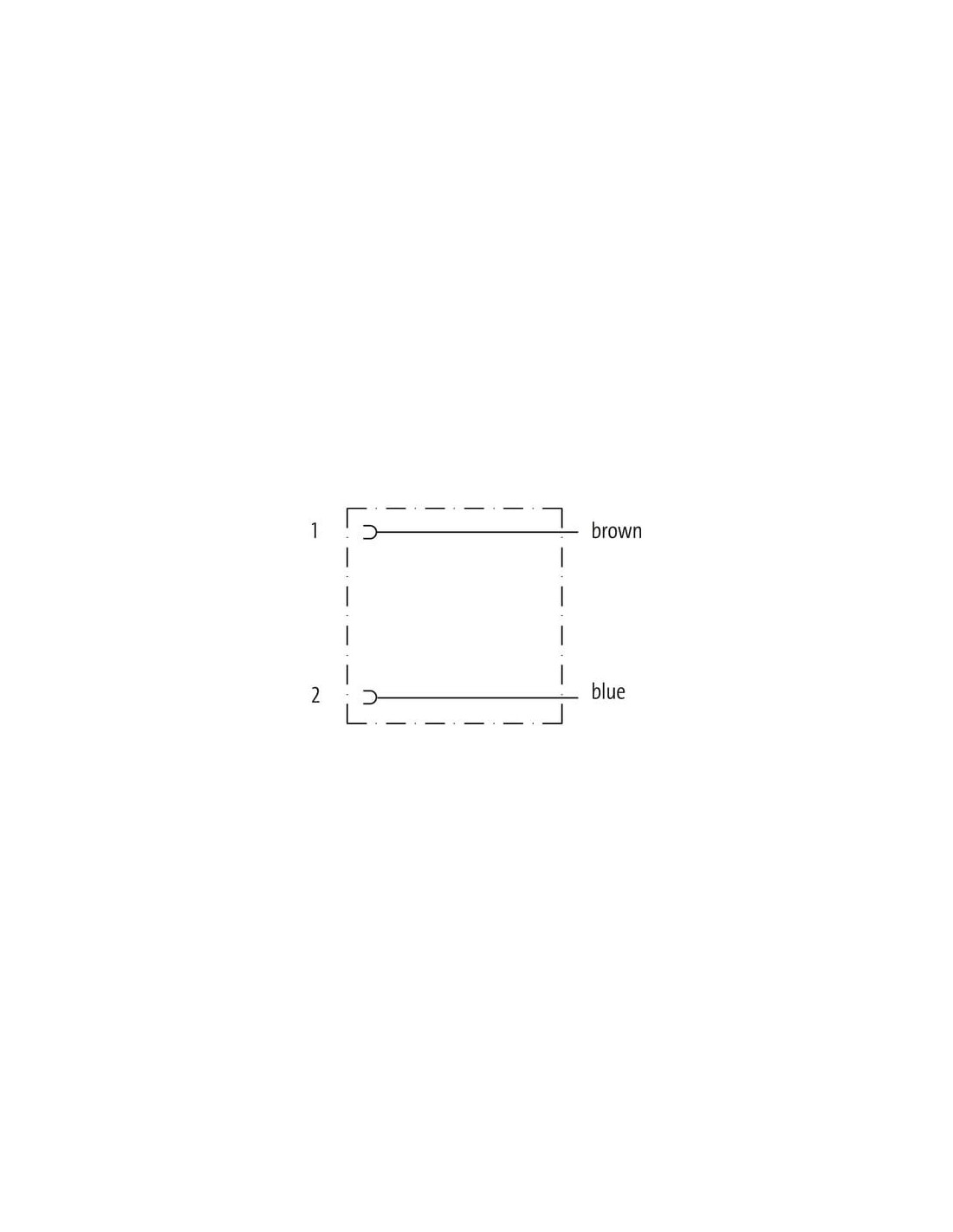

- Dwa piny – przeznaczone do szybkiego i pewnego połączenia (przewód brązowy i niebieski)
- Długość kabla: 10 m, przekrój przewodu 0,75 mm²
- Materiał uszczelnienia – silikon, co gwarantuje szczelność systemu
- Kabel z powłoką PUR: odporny na ścieranie, promieniowanie UV, płomienie oraz liczne czynniki chemiczne
- Wysoka obciążalność prądowa przewodu – do 12 A
- Szybka instalacja – blokada zatrzaskowa oraz mechanizm zabezpieczający połączenie przed przypadkowym rozłączeniem
Zastosowania konektora zaworowego MDC06-2s
Konektor zaworowy MDC06-2s znajduje zastosowanie w:
- Układach zasilania i sygnałowych maszyn budowlanych, rolniczych oraz pojazdów specjalnych
- Systemach automatyki przemysłowej, sterowania silnikami i zaworami
- Instalacjach na zewnątrz budynków, gdzie niezbędna jest odporność na czynniki atmosferyczne
- Połączeniach, gdzie wymagana jest wysoka niezawodność i trwałość izolacji elektrycznej
Bezpieczeństwo i trwałość – zalety konektora MDC06-2s
Stosowanie konektora MDC06-2s eliminuje ryzyko rozszczelnienia połączenia nawet w warunkach intensywnej eksploatacji mechanicznej oraz ekspozycji na czynniki zewnętrzne. Certyfikaty jakości (m.in. cURus) oraz zgodność z normami DIN, UL i IEC potwierdzają niezawodność i wieloletnią trwałość rozwiązania.
Przewód miedziany klasy 6 wraz z izolacją PP nadaje się do wielokrotnego zginania i dynamicznej pracy w prowadnikach kablowych (C-track).
- Minimalny promień zgięcia w instalacji stałej: 5 x średnica zewnętrzna kabla
- Wytrzymałość na 10 mln cykli zginania (C-track)
- Podwyższona odporność na płomienie zgodnie z UL 1581 i IEC 60332-2-2
Podsumowanie – Konektor zaworowy MDC06-2s
Konektor zaworowy MDC06-2s z kablem 10 m to profesjonalny wybór dla użytkowników wymagających niezawodnych rozwiązań w systemach automatyki, maszynach przemysłowych i pojazdach specjalistycznych. Gwarantuje bezpieczne, trwałe i szybkie połączenia nawet w warunkach narażenia na czynniki chemiczne, mechaniczne oraz atmosferyczne. Wytrzymałość, wysoka szczelność i elastyczność zastosowania czynią ten konektor uniwersalnym elementem większości instalacji przemysłowych i energetycznych.
