MSUD
Typ A (18 mm)
24 V DC ±25%
LED (żółta/zielona)
dla wyłącznika ciśnieniowego
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 175301-803 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

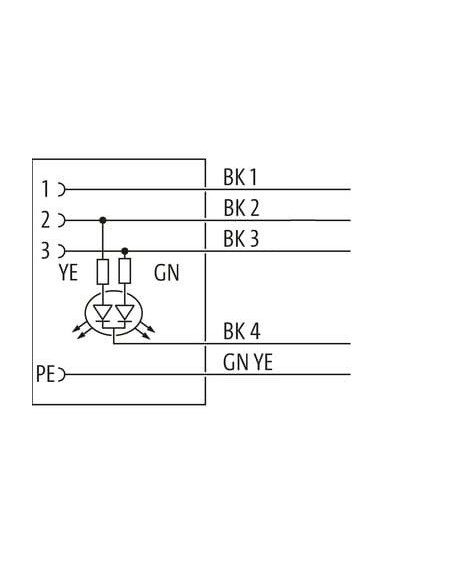

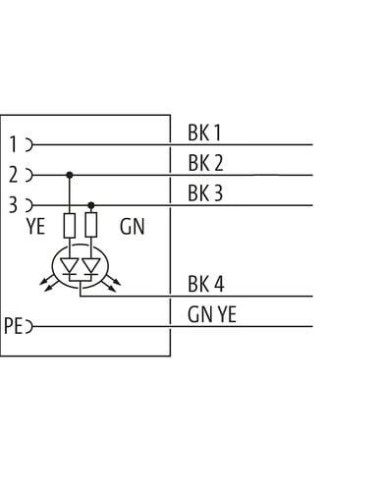

| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 638 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Zawór MSUD format A 18 mm na kabel – profesjonalne rozwiązanie do automatyki przemysłowej
Zawór MSUD format A 18 mm na kabel (kod produktu: 7000-18141-6381000) to niezawodne złącze dedykowane do zastosowań w automatyce przemysłowej, szczególnie przy podłączaniu wyłączników ciśnieniowych oraz innych elementów sterujących. Produkt wyróżnia się solidną konstrukcją oraz wysoką odpornością na czynniki mechaniczne i chemiczne.
Zastosowanie i funkcjonalność złącza MSUD A 18 mm
Oferowany zawór MSUD 18 mm znajduje szerokie zastosowanie w przemyśle maszynowym, pneumatyce, hydraulice oraz w systemach automatyki przemysłowej. Dzięki precyzyjnemu wykonaniu oraz kompatybilności ze standardem DIN EN 175301-803, złącze zapewnia niezawodne połączenie sygnałowe i zasilające w trudnych warunkach eksploatacji.
- Idealny do podłączania wyłączników ciśnieniowych, elektrozaworów i innych urządzeń automatyki
- Stosowany w instalacjach przemysłowych wymagających szczelności IP67 oraz odporności na oleje i chemikalia
- Opcja z 10-metrowym przewodem umożliwia elastyczny montaż w odległych punktach instalacji
Zalety konstrukcyjne i wytrzymałość
Obudowa z wysokiej jakości tworzywa PBT cechuje się bardzo dobrą odpornością chemiczną i mechaniczną. Stopień ochrony IP67 gwarantuje odporność na pył i zanurzenie w wodzie, dzięki czemu złącze doskonale sprawdza się w wymagających środowiskach przemysłowych. Certyfikowane wykonanie potwierdza zgodność z normami jakości oraz bezpieczeństwa (cURus).
- Galwanizowane połączenia śrubowe zapewniają długowieczność oraz niezawodność montażu
- Ponadprzeciętna odporność na środki smarne, oleje, chemikalia i promieniowanie UV
- Obecność LED-owej sygnalizacji (żółtej/zielonej) ułatwia kontrolę stanu podłączenia
- Rekomendowany do miejsc o wysokiej wilgotności i zapyleniu
Parametry elektryczne i mechaniczne – gwarancja bezpieczeństwa instalacji
Złącze przystosowane do napięcia 24 V DC (zakres: 18–30 V DC), z maksymalnym prądem roboczym do 4 A na styk. Wewnętrzna konstrukcja przewodu oparta jest na pięciożyłowym kablu PUR (żyły: czarny, zielono-żółty), o przekroju przewodu 0,75 mm², co zapewnia bardzo dobrą wytrzymałość prądową oraz trwałość даже przy intensywnej eksploatacji.
- Maksymalna obciążalność prądowa żyły: 8,4 A
- Odporność na wielokrotne cykle zgięcia i skręcania – do 10 mln cykli w torze C-track
- Przeznaczony do pracy w zakresie temperatur od -40 °C do +90 °C (przy długotrwałej eksploatacji)
Bezpieczeństwo i łatwość montażu
Montaż za pomocą śrub M3 pozwala na szybkie i pewne zamocowanie złącza zarówno w nowych, jak i modernizowanych instalacjach. Przewód wyposażony jest w wypełniacz rdzeniowy, który zapewnia ochronę przed uszkodzeniami mechanicznymi i ułatwia układanie nawet w ciasnych przestrzeniach.
- Zalecane stosowanie opasek kablowych dla zabezpieczenia przed obciążeniami mechanicznymi
- Oznaczenie przewodów ułatwia szybkie podłączenie i serwis urządzeń
Typowe zastosowania zaworu MSUD format A 18 mm
Produkt rekomendowany jest do:
- Automatyki przemysłowej
- Systemów sterowania maszyn i urządzeń przemysłowych
- Pneumatyki i hydrauliki siłowej
- Procesów wymagających wysokiej szczelności i niezawodności połączeń elektrycznych
Zawór MSUD format A 18 mm na kabel to uniwersalne i trwałe rozwiązanie do wymagających aplikacji przemysłowych, gwarantujące pewność działania nawet w najtrudniejszych warunkach otoczenia.
