MSUD
Typ A (18 mm)
0...230 V AC/DC
bez komponentów
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 10 A |
| Gwint montażowy | M3 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Material screw connection | Stal |
| Typ montażu | włożone, przykręcone |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

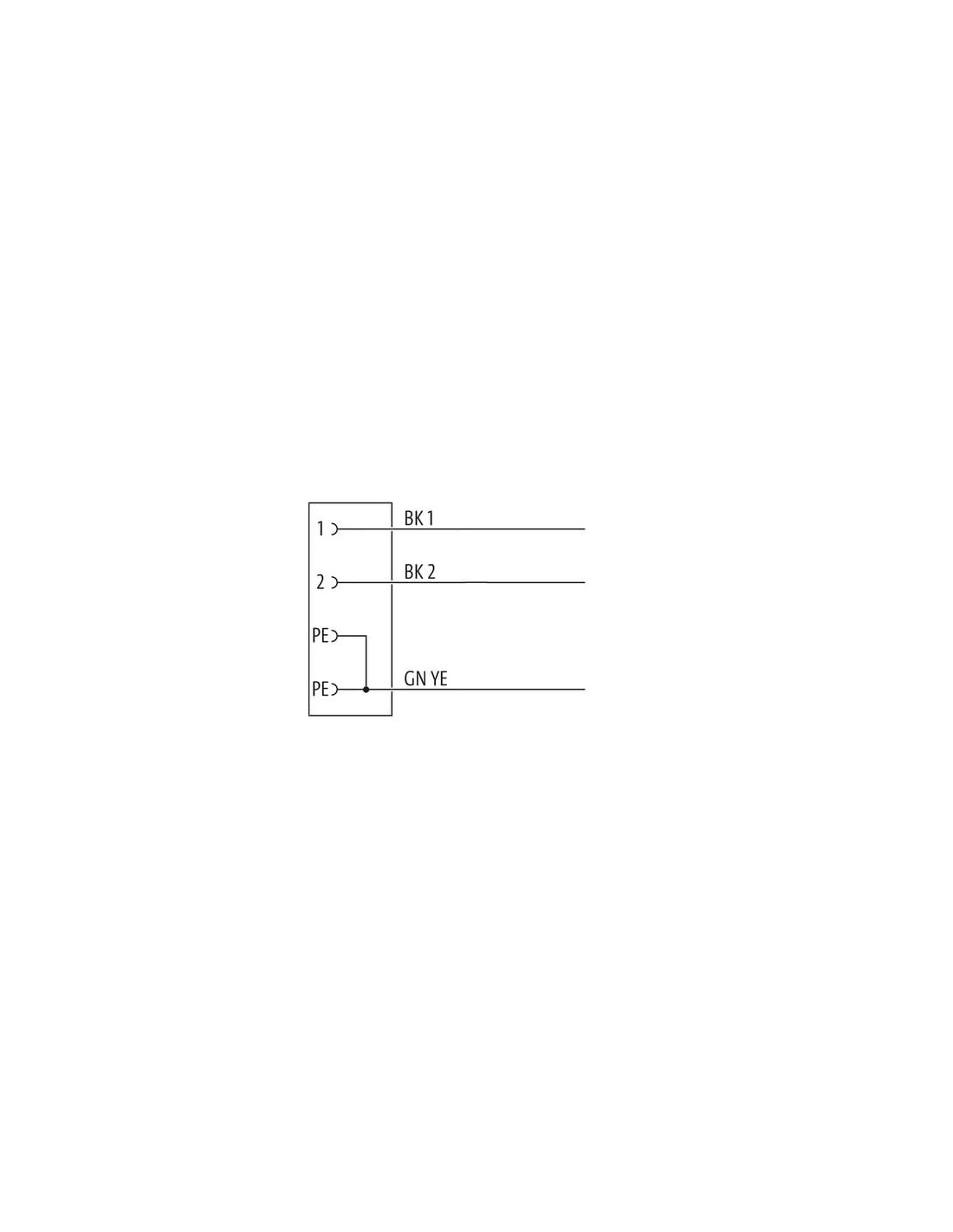

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy typ A 18 mm o kodzie produktu 7000-18081-2160500 to niezawodne rozwiązanie w dziedzinie podłączania elektromagnesów zaworowych. Konstrukcja zgodna z normą MSUD A gwarantuje kompatybilność z wieloma urządzeniami wykorzystywanymi w automatyce oraz systemach pneumatycznych i hydraulicznych.
Obudowa konektora została wykonana z wytrzymałego tworzywa PBT, charakteryzującego się bardzo dobrą odpornością chemiczną oraz na oleje. Konektor posiada klasę szczelności IP67 zgodnie z EN IEC 60529, co sprawia, że idealnie sprawdza się w trudnych warunkach przemysłowych – zarówno w środowiskach narażonych na działanie wody, pyłów, jak i substancji agresywnych. Ponadto zastosowanie powłoki galwanizowanej na złączu śrubowym zapewnia dodatkową ochronę przed korozją.
Konektor charakteryzuje się łatwym i szybkim montażem poprzez włożenie i przykręcenie, co znacznie skraca czas podłączania urządzeń podczas instalacji lub serwisu. Montaż za pomocą śrub M3 zapewnia stabilność połączenia. Przy projektowaniu warto zwrócić uwagę na zalecenia dotyczące promieni gięcia przewodu oraz ochrony przed nadmiernymi obciążeniami mechanicznymi.
Parametry te umożliwiają zastosowanie konektora w systemach sterowania, napędach oraz urządzeniach, gdzie wymagane są wysokie standardy bezpieczeństwa elektrycznego.
Konektor wyposażony jest w przewód o długości 5 m oraz przekroju przewodów 0,75 mm². Zastosowanie trzech żył skręcanych umożliwia stabilną pracę w środowiskach przemysłowych oraz znakomitą obciążalność prądową do 12 A (zgodnie z DIN VDE 0298-4). Przewód posiada powłokę PVC – materiał pozbawiony ołowiu, kadmu, FCKW i silikonu, co zwiększa jego bezpieczeństwo użytkowania w różnorodnych branżach.
Konektory tego typu są powszechnie wykorzystywane w sterowaniu zaworami elektromagnetycznymi w przemyśle maszynowym, farmaceutycznym, spożywczym, chemicznym oraz w liniach produkcyjnych. Sprawdzają się także w aplikacjach, gdzie wymagane jest szybkie oraz bezpieczne rozłączanie połączeń elektrycznych pod napięciem, takich jak:
Solidność wykonania, wysoka jakość materiałów oraz szeroki zakres temperatur pracy (-25°C do +85°C dla konektora oraz do 70°C dla przewodu) przekładają się na niezawodność pracy konektora nawet w intensywnie eksploatowanych liniach przemysłowych.
