MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

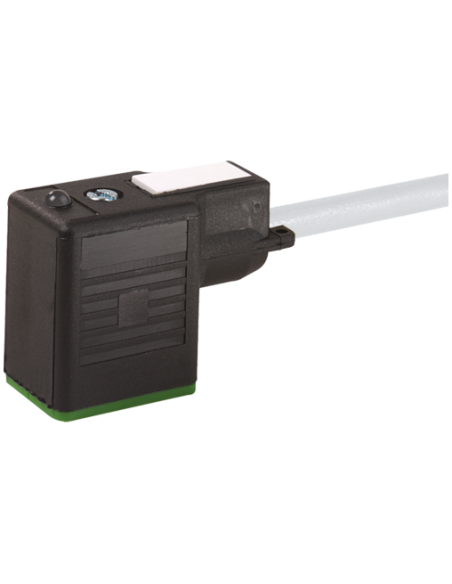

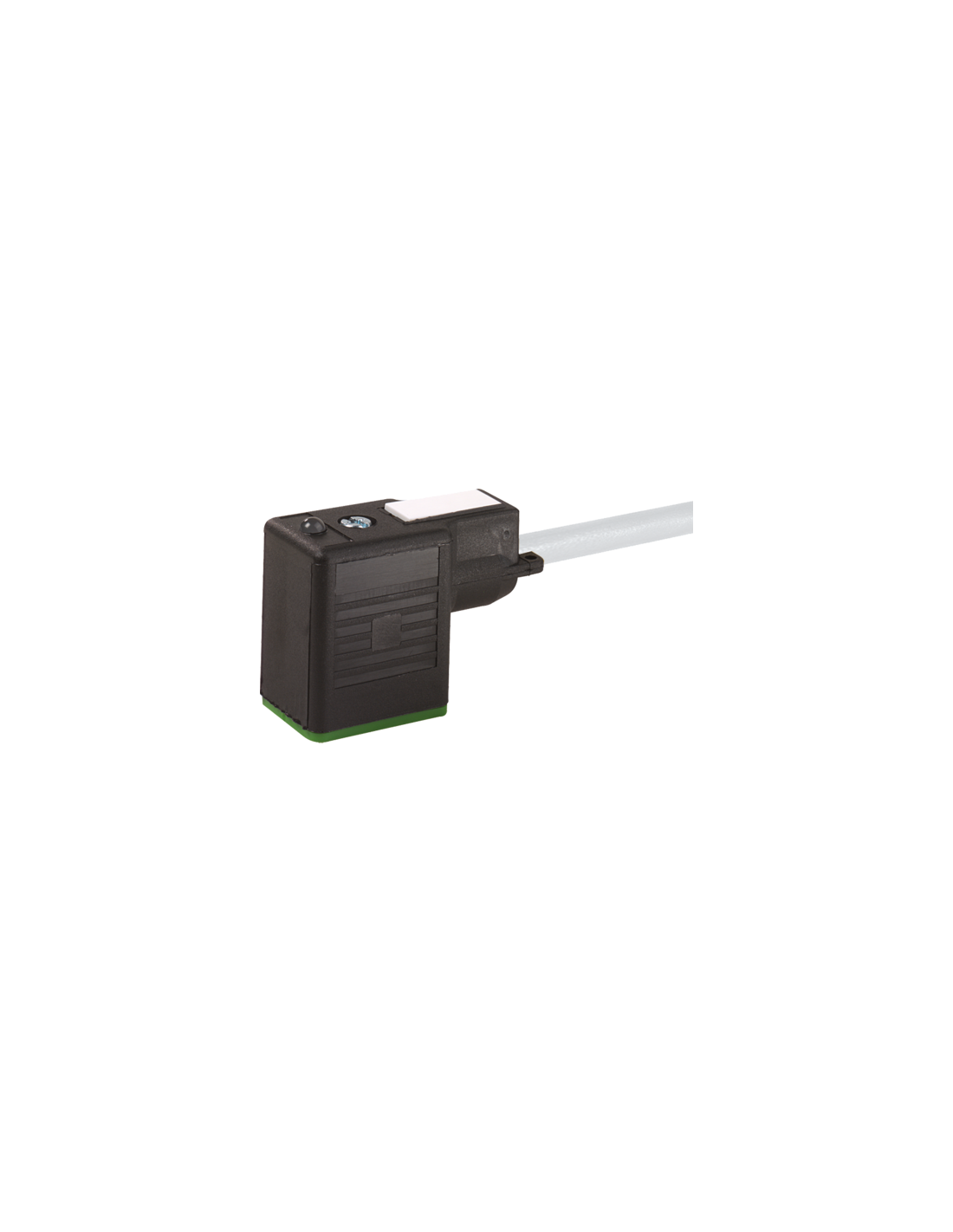

Zawór MSUD BI 11mm z kablem 3m – Złącze elektromagnetyczne do cewek
Zawór MSUD BI 11mm na kabel (kod produktu: 7000-11021-2260300) to profesjonalny przewód z konektorem przeznaczony do podłączania cewek elektromagnetycznych w systemach automatyki przemysłowej. Dzięki uniwersalności oraz wysokiej odporności chemicznej i mechanicznej znajduje szerokie zastosowanie w aplikacjach przemysłowych, gdzie ważna jest niezawodność i trwałość połączenia.
Zalety i cechy produktu – Zawór MSUD BI 11mm na kabel 3m
- Wysoka odporność chemiczna i na oleje – obudowa wykonana z wytrzymałego tworzywa PBT oraz uszczelki PUR zapewniają niezawodność pracy nawet w trudnych warunkach przemysłowych.
- Bezpieczeństwo użytkowania – wbudowana dioda LED sygnalizująca stan pracy (kolor żółty) oraz obwód zabezpieczający Z-Diode skutecznie chronią przed przepięciami i sygnalizują zasilanie.
- Bardzo dobra szczelność – klasa ochrony IP67 gwarantuje zabezpieczenie przed pyłem i wilgocią, co umożliwia montaż także w zapylonych i wilgotnych miejscach.
- Uniwersalne zastosowanie – złącze typu BI (DIN 43650 typu B, 11 mm) jest zgodne z wieloma modelami elektromagnesów stosowanych w układach pneumatycznych, hydraulicznych i automatyce.
- Solidna konstrukcja – metalowe podzespoły z galwanizowaną powłoką, śruby oraz blokada z wytrzymałej stali gwarantują trwałość mocowania oraz odporność na uszkodzenia mechaniczne.
- Szybki i prosty montaż – możliwość instalacji poprzez włożenie i przykręcenie, a także oznaczenie numeracji zacisków pozwala na szybkie i bezpieczne podłączenie.
Zastosowanie złącza MSUD BI 11mm – typowe obszary użycia
Złącze MSUD BI 11mm przeznaczone jest głównie do podłączania elektromagnesów oraz zaworów elektromagnetycznych w:
- systemach automatyki przemysłowej,
- układach pneumatycznych i hydraulicznych,
- maszynach produkcyjnych i liniach technologicznych,
- aplikacjach wymagających wysokiej odporności na wilgoć, pył oraz agresywne media chemiczne,
- obszarach, gdzie kluczowe jest szybkie wykrywanie stanu zasilania cewki.
Dzięki długiemu, trzymetrowemu przewodowi i wysokiemu prądowi roboczemu (do 4A na styk), złącze sprawdza się zarówno przy montażu standardowym, jak i w miejscach trudno dostępnych, gdzie przewody muszą być prowadzone na dłuższym odcinku.
Parametry eksploatacyjne i budowa – przewód zaworu MSUD BI
Przewód o długości 3 m charakteryzuje się potrójnym rdzeniem (czarny1, czarny2, zielono-żółty) o przekroju 0,75 mm², co umożliwia obsługę zarówno zasilania AC (24 V), jak i DC (24 V z tolerancją napięcia). Izolacja przewodu wykonana została z wysokiej jakości PVC i PUR, dzięki czemu kabel jest trwały, elastyczny oraz odporny na ścieranie i działanie chemikaliów.
- Prąd przewodu: do 12 A (zgodnie z normą DIN VDE 0298-4)
- Odporność na płomień: IEC 60332-2-2, UL 1581 FT2
- Wytrzymałość temperaturowa: od -30°C do +80°C (przy pracy ciągłej)
- Oplot: 3 żyły skręcone, wielodrutowe miedziane przewody
Schematy i wymiary – montaż i podłączenie
- Kompaktowa obudowa: szerokość 21,5 mm, wysokość 30 mm, długość 45 mm – idealna do montażu w ciasnych przestrzeniach.
- Wejście przewodu: możliwość podłączenia otwartego końca lub zakończenia drugim wtykiem (wersje łącznikowe).

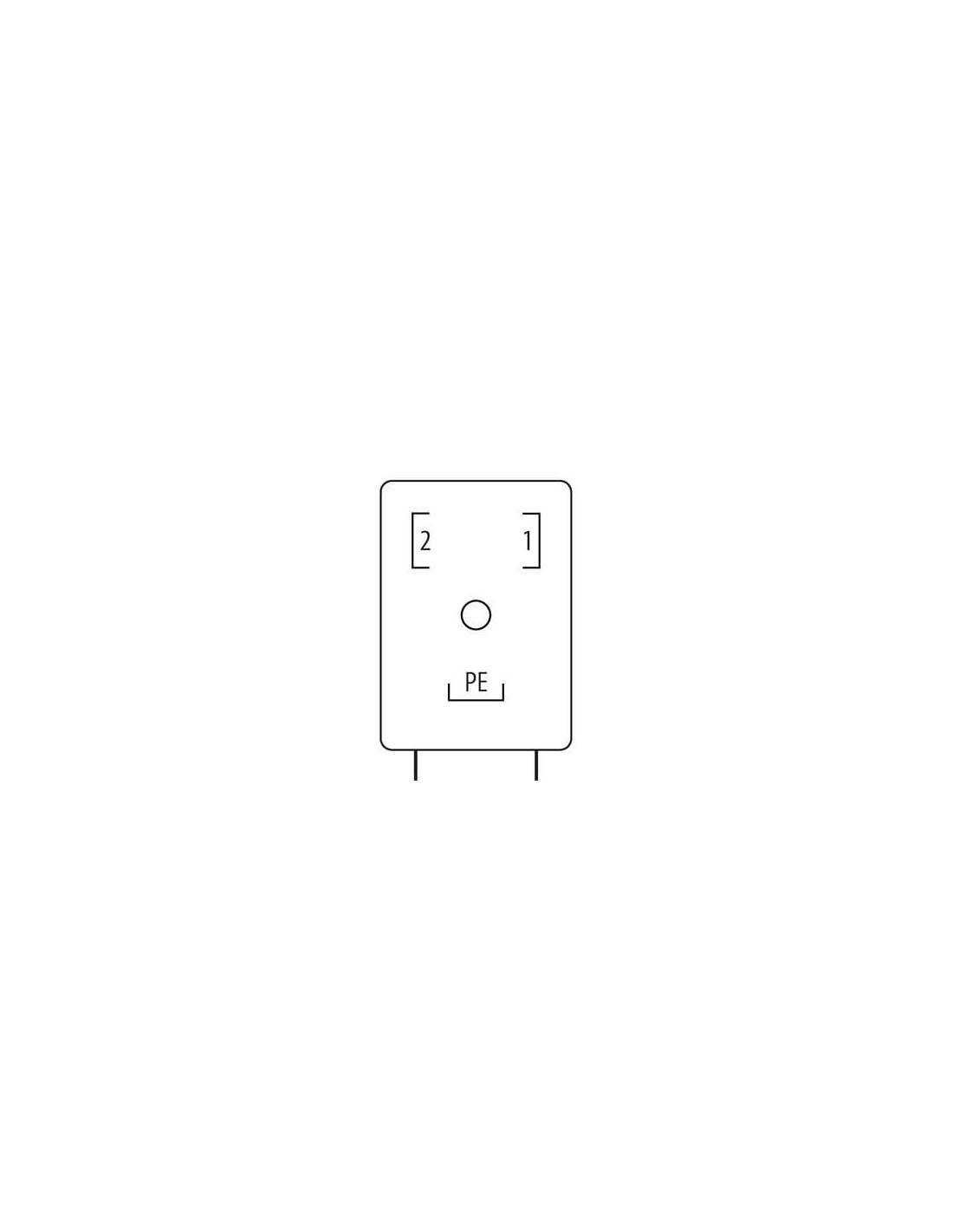

- Oznaczenie i montaż zacisków: czytelny schemat połączeń dla szybkiej instalacji oraz przejrzysta numeracja styków.
Bezpieczeństwo i trwałość – odporność i certyfikacja
Stopień ochrony IP67 oraz liczne certyfikaty (m.in. cURus) potwierdzają zgodność z europejskimi i międzynarodowymi standardami bezpieczeństwa. Produkt jest szczególnie polecany do zastosowań przemysłowych wymagających najwyższej szczelności oraz ochrony przed uszkodzeniami mechanicznymi, korozją i wpływem czynników chemicznych.
Podsumowanie: Zawór MSUD BI 11mm na kabel (7000-11021-2260300) to trwałe i niezawodne rozwiązanie dla aplikacji przemysłowych wymagających bezpiecznego, odpornego na warunki środowiskowe połączenia elektrycznego do cewek elektromagnetycznych. Prosta instalacja, wysokiej jakości materiały oraz szeroki zakres zastosowań czynią to złącze uniwersalnym wyborem do automatyki, pneumatyki i hydrauliki.
