MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

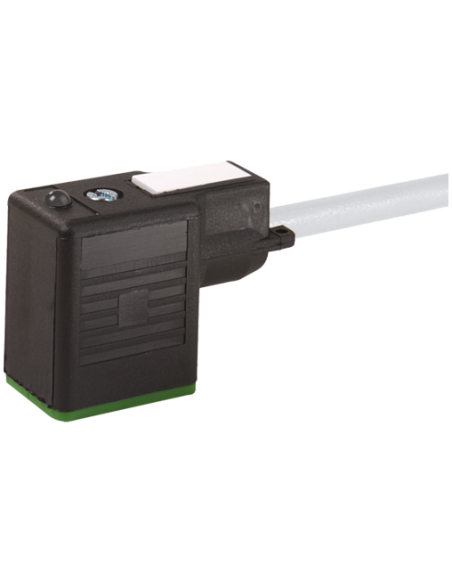

Konektor zaworowy MSUD typ BI 11 mm – do połączeń przemysłowych
Konektor zaworowy MSUD typ BI 11 mm o kodzie produktu 7000-11021-2261000 to wysokiej jakości komponent przeznaczony do profesjonalnych instalacji automatyki przemysłowej. Posiada wytrzymały kabel o długości 10 m, dedykowany do niezawodnego zasilania i transmisji sygnałów w trudnych warunkach przemysłowych. Idealnie sprawdza się w aplikacjach wymagających wysokiej odporności mechanicznej, chemicznej oraz ochrony przed czynnikami środowiskowymi.
Właściwości i możliwości zastosowania konektora zaworowego MSUD
Złącze zaworowe MSUD typu BI przeznaczone jest do instalacji na elektromagnesach zaworów oraz innych urządzeniach wymagających szybkiego i bezpiecznego podłączenia elektrycznego. Doskonale sprawdzi się w:
- Automatyce przemysłowej – podłączanie zaworów elektromagnetycznych, czujników i siłowników.
- Liniach produkcyjnych, systemach pakujących i maszynach przemysłowych.
- Aplikacjach wymagających wysokiej odporności na oleje i chemikalia.
- Systemach sterowania o zwiększonych wymaganiach dotyczących szczelności – stopień ochrony IP67.
- Instalacjach narażonych na duże obciążenia mechaniczne – dzięki solidnej konstrukcji i wytrzymałym materiałom.
Najważniejsze cechy techniczne konektora zaworowego
- Typ złącza: BI, rozstaw styków 11 mm
- Napięcie pracy: 24 V AC ±20% / DC ±25% – uniwersalność zastosowań
- Maksymalne obciążenie: 4 A na styk
- Sygnalizacja optyczna: zintegrowana dioda LED sygnalizująca stan pracy
- Obwód zabezpieczający: wbudowana dioda zabezpieczająca oraz Z-dioda
- Materiał obudowy: wytrzymałe tworzywo PBT o wysokiej odporności chemicznej i na oleje
- Przewód: kabel 3-żyłowy (czarny 1, czarny 2, zielono-żółty), długość 10 m
- Stopień ochrony: IP67 – ochrona przed pyłem i wodą
- Zakres temperatury pracy: od -25°C do +85°C (dla kabla: -30°C do +80°C w statycznym ułożeniu)
Budowa i bezpieczeństwo użytkowania
Konektor zaworowy MSUD BI 11 mm został zaprojektowany z myślą o bezpiecznym i szybkim montażu. Złącze zabezpieczone jest przed przypadkowym rozłączeniem, a funkcja wskaźnika LED pozwala błyskawicznie sprawdzić stan połączenia. Konstrukcja gwarantuje odporność na wibracje i drgania, co czyni go niezawodnym rozwiązaniem do zastosowań w środowiskach przemysłowych. Wbudowane elementy ochronne zabezpieczają podłączone urządzenia przed przepięciami oraz odwrotną polaryzacją.
Dlaczego warto wybrać konektor zaworowy MSUD BI 11 mm?
- Wyjątkowa wytrzymałość mechaniczna oraz odporność na warunki przemysłowe
- Wysoki standard szczelności – IP67
- Prosty i szybki montaż
- Uniwersalność – kompatybilność z większością zaworów elektromagnetycznych i siłowników
- Podwyższona odporność na oleje, chemikalia i promieniowanie UV
- Spełnia międzynarodowe normy i posiada certyfikaty bezpieczeństwa
Konektor zaworowy MSUD typ BI 11 mm to niezawodny wybór dla automatyki przemysłowej, który zapewni stabilność i bezpieczeństwo podłączeń w różnorodnych aplikacjach przemysłowych.
