MSUD
Typ A (18 mm)
0...230 V AC/DC
bez komponentów
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 10 A |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

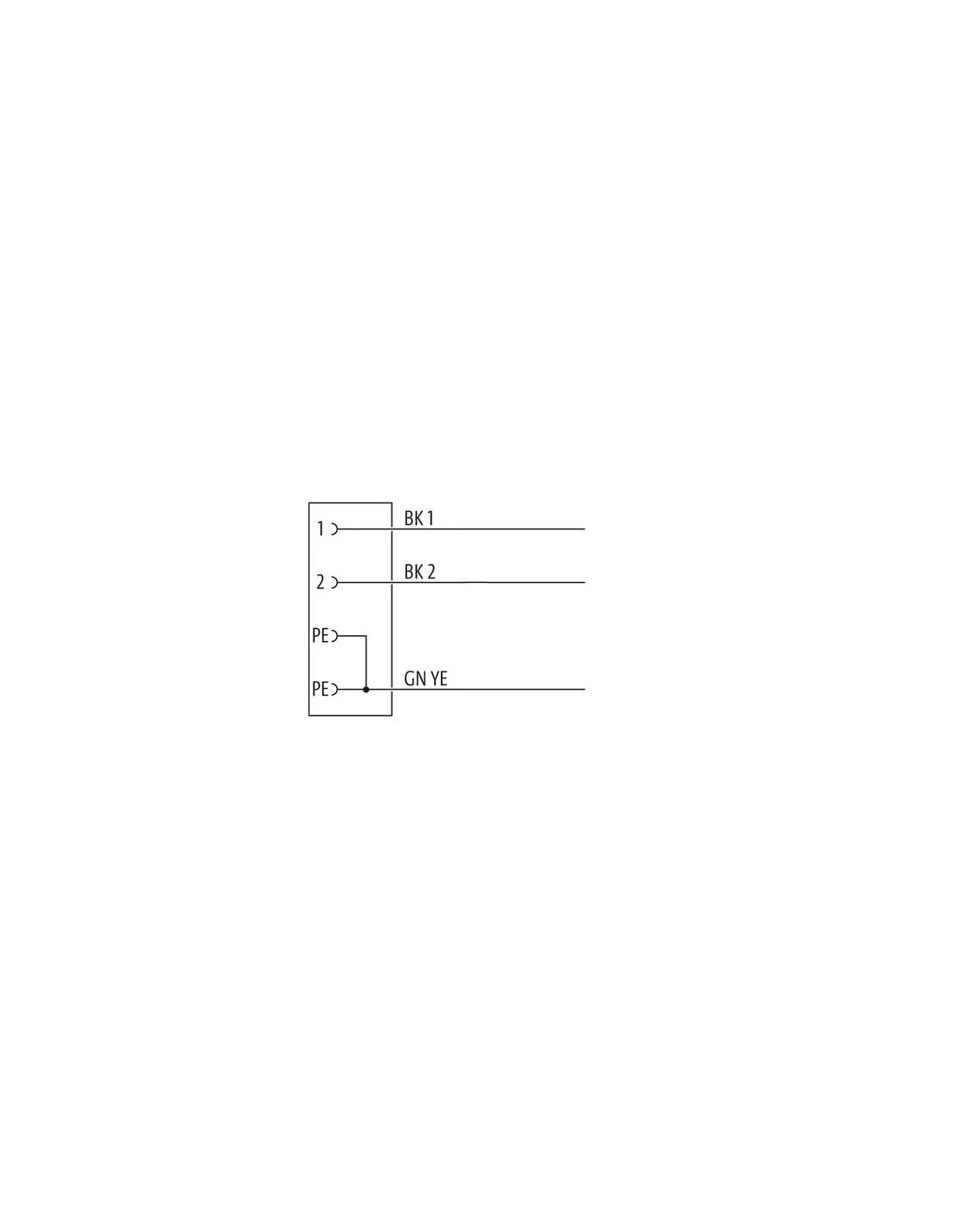

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy MSUD Typ A 18mm 7000-18081-6160500 – Złącze do wymagających aplikacji przemysłowych
Konektor zaworowy MSUD Typ A 18mm (kod produktu: 7000-18081-6160500) jest uniwersalnym rozwiązaniem łączeniowym do elektrozaworów oraz innych urządzeń automatyki przemysłowej. Produkt ten został stworzony z myślą o niezawodności i bezpieczeństwie pracy nawet w trudnych warunkach środowiskowych. Konektor znajduje szerokie zastosowanie w aplikacjach automatyki, hydrauliki, pneumatyki, na liniach produkcyjnych, a także w budowie maszyn i urządzeń technologicznych.
Solidna konstrukcja i wysoka odporność na warunki zewnętrzne
Obudowa konektora wykonana jest z trwałego tworzywa PBT, które zapewnia odporność chemiczną oraz odporność na oleje. Zastosowanie wysokiej klasy materiałów gwarantuje również wysoką odporność mechaniczną na uszkodzenia i zabrudzenia. Stopień ochrony IP67 umożliwia stosowanie konektora w miejscach o podwyższonej wilgotności, zapyleniu czy obecności płynów przemysłowych.
Parametry elektryczne konektora zaworowego MSUD Typ A
Konektor przeznaczony jest do pracy z napięciami do 230 V AC/DC oraz maksymalnym prądem do 10 A, co czyni go doskonałym wyborem do szerokiego zakresu układów sterowania i zasilania. Dzięki zastosowaniu podwójnego styku PE (uziemienie) oraz wysokim parametrom izolacyjnym (szczyt napięcia do 4 kV), możliwe jest bezpieczne stosowanie nawet w wymagających elektrycznie instalacjach.
- Typ montażu: włożenie i przykręcenie – szybka i niezawodna instalacja
- Bardzo dobre parametry izolacyjne zgodne z IEC 60664-1
- Gwint montażowy: M3
Kabel do konektora – jakość, bezpieczeństwo i elastyczność
Do konektora dołączony jest przewód o długości 5 m, wykonany z elastycznego PVC. Konstrukcja przewodu opiera się na skrętce 3-żyłowej (czarny 1, czarny 2, zielono-żółty), co zapewnia stabilną transmisję sygnałów oraz bezpieczeństwo dla użytkowników i urządzeń.
- Skrętka miedziana 0,75 mm² klasy 5
- Średnica zewnętrzna przewodu: 5,9 mm
- Temperatura pracy kabla: od -30°C do 70°C (przewód stały)
- Odporny na promieniowanie UV i działanie czynników chemicznych
- Bez halogenów, kadmu, ołowiu i FCKW – przeznaczony do środowisk wymagających wysokich norm bezpieczeństwa
Typowe zastosowania konektora zaworowego MSUD Typ A 18mm
Konektor specjalnie zaprojektowany do podłączania cewek elektrozaworów w instalacjach przemysłowych, może być stosowany w następujących aplikacjach:
- Automatyka przemysłowa
- Maszyny pakujące
- Systemy hydrauliczne i pneumatyczne
- Robotyka
- Technika procesowa
Dzięki wysokiej niezawodności oraz uniwersalności konektor może być wykorzystywany w rozproszonej infrastrukturze automatyki oraz w wymagających warunkach środowiskowych i przemysłowych.
Bezpieczeństwo instalacji – ważne informacje dla użytkownika
Podczas montażu konektor należy zabezpieczyć odpowiednimi środkami mechanicznymi (np. opaski kablowe), aby zapobiec niepożądanym naprężeniom przewodu. Ważne jest również stosowanie się do zaleceń dotyczących promieni gięcia przewodu, by zachować jego właściwości ochronne i stopień ochrony IP67.
Konektor zaworowy MSUD Typ A 18mm to niezawodne i bezpieczne rozwiązanie dla automatyki oraz przemysłu, które zapewnia trwałość połączeń oraz prostotę montażu w zróżnicowanych warunkach pracy.
