MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

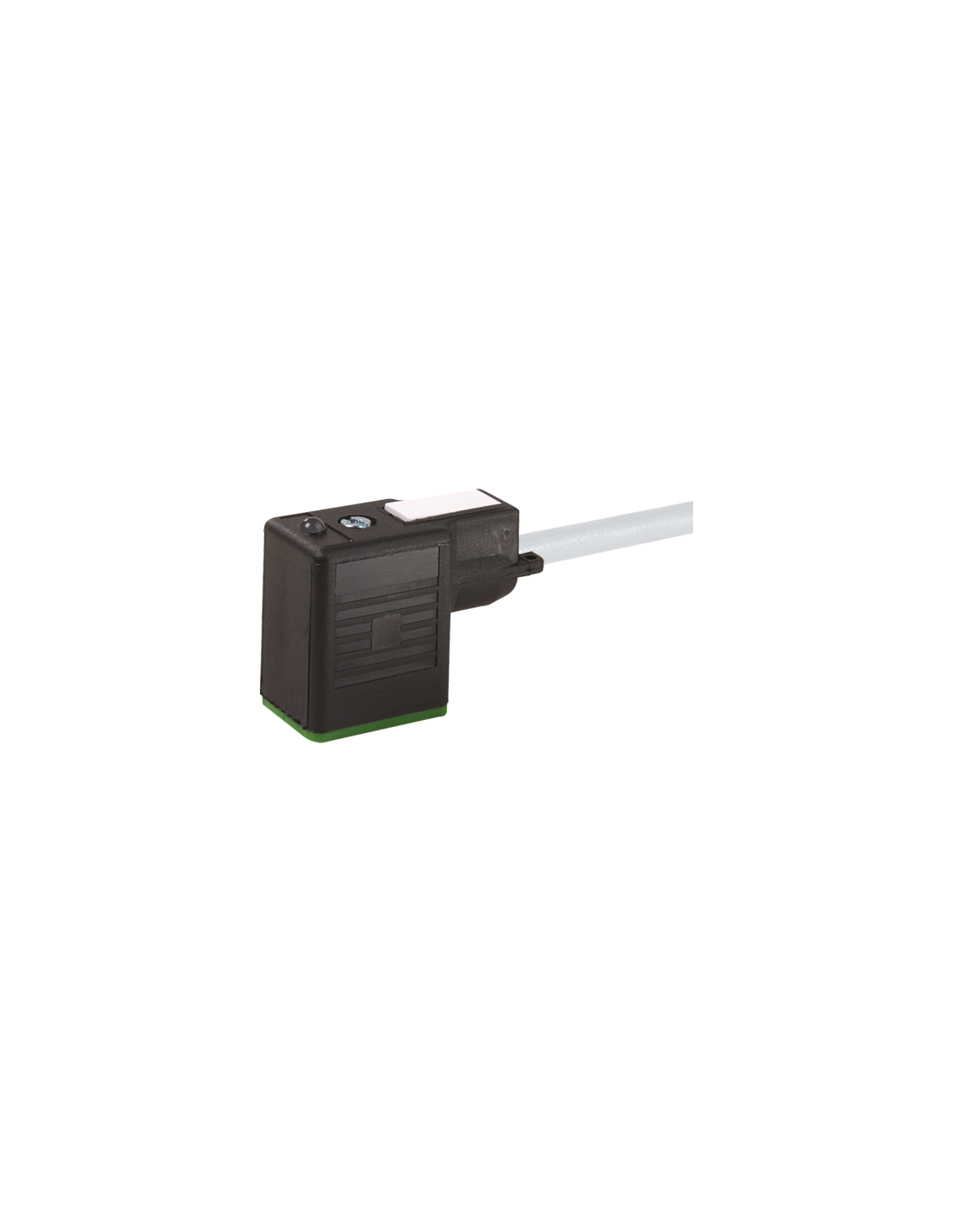

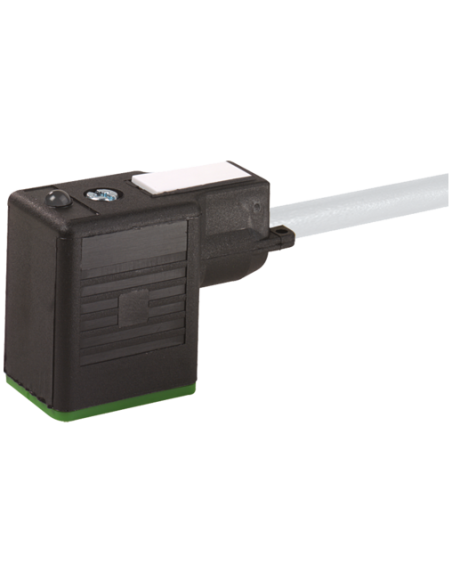

Konektor zaworowy typu BI 11 mm do kabla wełnianego – 7000-11021-2260500
Konektor zaworowy typu BI 11 mm o kodzie produktu 7000-11021-2260500 to niezawodne i uniwersalne rozwiązanie do łączenia cewek zaworów elektromagnetycznych w instalacjach przemysłowych, automatyce oraz w sektorze maszynowym. Dzięki wysokiej odporności na działanie czynników chemicznych, olejów oraz wody, świetnie sprawdza się nawet w trudnych warunkach środowiskowych, gdzie kluczowa jest wytrzymałość i niezawodność połączeń.
Najważniejsze cechy konektora zaworowego typu BI 11 mm
- Wysoki stopień ochrony – zapewnia klasę szczelności IP67, gwarantując ochronę przed pyłem oraz zanurzeniem w wodzie przy prawidłowym montażu.
- Trwała obudowa z tworzywa PBT – odporna na działanie wielu agresywnych mediów przemysłowych oraz olejów.
- Wbudowana dioda LED – sygnalizator stanu w kolorze żółtym ułatwia diagnostykę i zwiększa bezpieczeństwo użytkowania.
- Obwód zabezpieczający – dodatkowa ochrona dla zaworów oraz układów sterowania, m.in. poprzez zastosowanie diod Z-Diode.
- Przystosowany do napięcia 24 V AC/DC – umożliwia elastyczne wykorzystanie w różnorodnych aplikacjach zasilających.
- Łatwy montaż – konstrukcja umożliwia szybkie włożenie i przykręcenie przy użyciu śrub M3.
- Długi kabel 5 m – kabel wełniany pozwala na swobodne prowadzenie przewodów nawet w rozległych instalacjach.
- Wysoka odporność mechaniczna – wytrzymałość na drgania, wysoką liczbę cykli gięcia oraz promień zginania zgodny z wymaganiami przemysłowymi.
Zastosowanie konektora zaworowego BI 11 mm
Konektor zaworowy BI 11 mm znajduje zastosowanie w wielu branżach przemysłowych. Najczęściej wykorzystywany jest do podłączania i zasilania:
- cewek zaworów elektromagnetycznych,
- elementów wykonawczych w maszynach i liniach automatyki przemysłowej,
- napędów hydraulicznych i pneumatycznych,
- systemów chłodzenia i smarowania,
- urządzeń pakujących, sortujących oraz napełniających.
Dzięki kompatybilności ze standardem MSUD oraz formie BI, złącze jest często stosowane w aplikacjach wymagających niezawodności, pewności działania oraz łatwej kontroli stanu pracy.
Właściwości kabla i wytrzymałość
Przewód o długości 5 m wyposażony w trzy żyły (dwie czarne i jedna zielono-żółta) pokryty jest wytrzymałym płaszczem PUR, który zapewnia odporność na ścieranie, czynniki chemiczne oraz wysoką elastyczność. Dzięki temu kabel jest odporny na wielokrotne zginanie i nadaje się do zastosowań ruchomych oraz stacjonarnych.
Bezpieczeństwo i jakość połączenia elektrycznego
- Napięcie znamionowe do 300 V – pozwala na pracę zarówno w niskonapięciowych, jak i standardowych instalacjach automatyki.
- Prąd roboczy na styk do 4 A oraz dobra obciążalność żył (do 12 A) pozwalają na zastosowanie w szerokim zakresie urządzeń.
- Dodatkowe zabezpieczenia przed przepięciami – przewidziane napięcie szczytowe do 0,8 kV.
- Certyfikaty cURus potwierdzające stosowanie w przemyśle i zgodność z międzynarodowymi standardami.
Dlaczego warto wybrać konektor zaworowy BI 11 mm?
- Wszechstronność zastosowań – od automatyki przemysłowej, przez maszyny produkcyjne, po instalacje specjalistyczne.
- Trwałość i niezawodność nawet w wymagających warunkach przemysłowych.
- Prosty montaż i szybka diagnostyka dzięki wbudowanemu wskaźnikowi LED.
- Bezpieczeństwo elektryczne oraz aktualne normy izolacji i odporności materiałowej.
Konektor zaworowy typu BI 11 mm 7000-11021-2260500 stanowi kluczowy element zapewniający stabilne połączenie i niezawodność pracy systemów automatyki, sterowania oraz urządzeń zasilających w przemysłowych środowiskach pracy.
